4c. Mонтаж компанктной установки
1. Как показано на рисунке ниже, соедините байпас с головкой с помощью скоб и винтов.
2. Смажьте уплотнительные кольца на байпасных ниппельных соединениях.
3. Имеющиеся соединения 1" подключите к установке (за счетчиком воды и/или гидрофором).
4. Подсоедините сливной шланг (не входит в комплект) к колену слива.
5. Подсоедините переливной шланг (не входит в комплект) к колену в кабинете устройства.
В случае установки перелива в канализацию необходимо использовать воздушный зазор или, если нет
такой возможности, использовать сифон для стиральной машины.

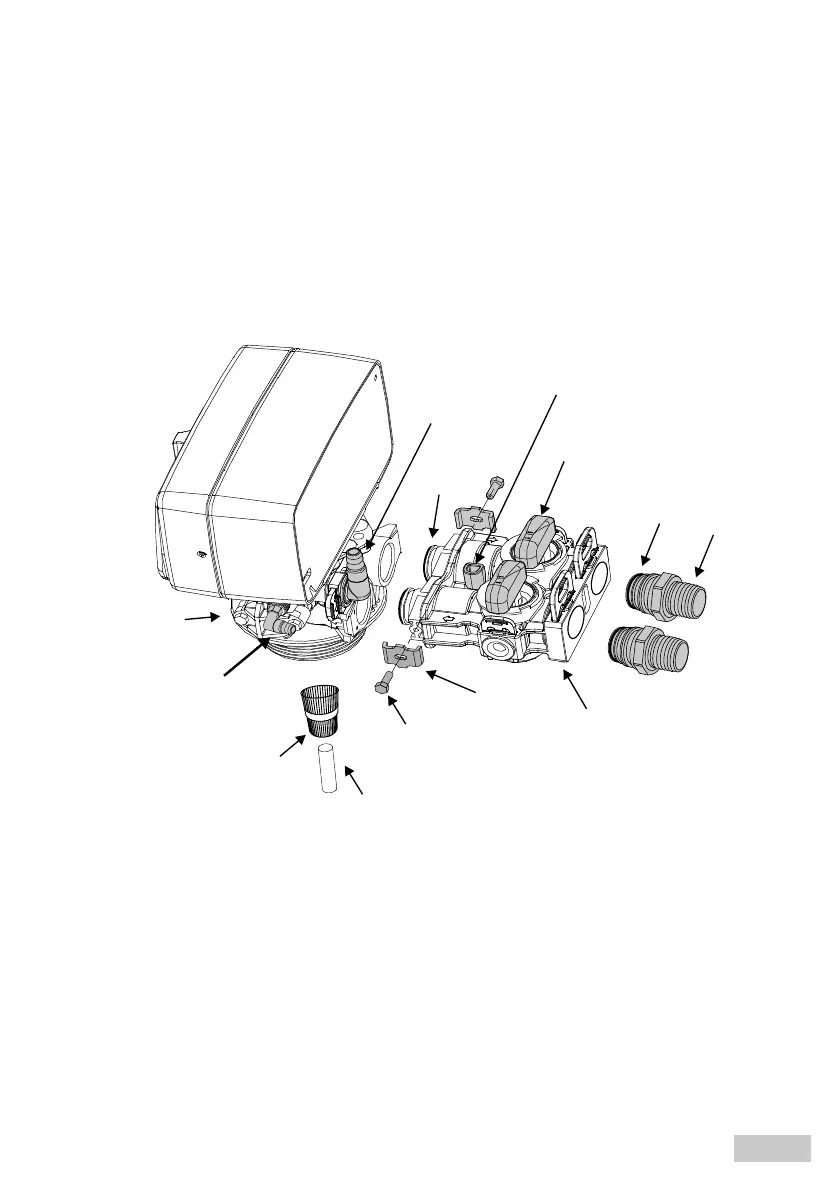

рис.3. Подключение байпаса
корпус
управляющего
клапана
колено
солянки
скоба
корпус байпаса
распределительная труба
клапан байпаса
разъем датчика потока
колено слива
соединения 1"
уплотнительные кольца
уплотнительные
кольца
винт
верхняя
корзина
