4b. Instalacja urządzenia kompaktowego
odpływ do kanalizacji
odpływ popłuczyn
do kanalizacji
przelew zbiornika
solanki
wąż przelewowy
przyłącza elastyczne
wyjście
wejście
manometr
filtr wstępny
reduktor
alternatywne wyjście na ogród
zmiękczacz
210-230V
Urządzenie kompaktowe należy podłączyć do instalacji wodnej zgodnie z przedstawionym poniżej schematem.
Zaleca się, aby przed każdym urządzeniem zainstalować sedymentacyjny filtr wstępny, w celu ochrony głowicy
sterującej przed ewentualnymi zanieczyszczeniami mechanicznymi mogącymi znajdować się w wodzie zasilającej.
4. Urządzenia kompaktowe

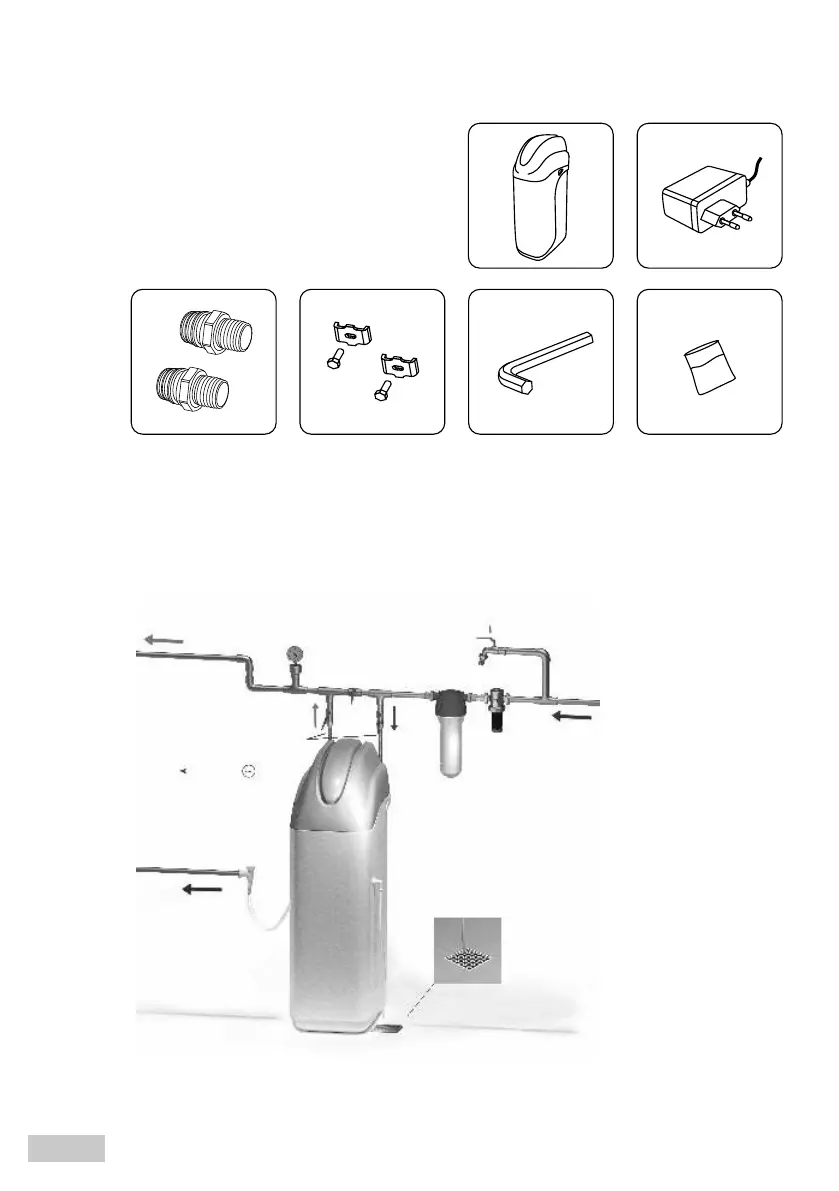

4a. Elementy składowe urządzeń kompaktowych
1. Zmiękczacz kompaktowy
2. Bypass wraz z akcesoriami:
a. Zasilacz
b. Przyłącza 1"
c. Klamry (do połączenia bypassu z głowicą)
d. Klucz imbusowy
e. Woreczek z silikonem do oringów
3. Instrukcja obsługi
1.
a
c
d e
b
05
PL
rys2. Schemat podłączenia zmiękczacza
