INSTRUCCIONES DE INSTALACIÓN DE NUEVA CONSTRUCCIÓN (Continuación)

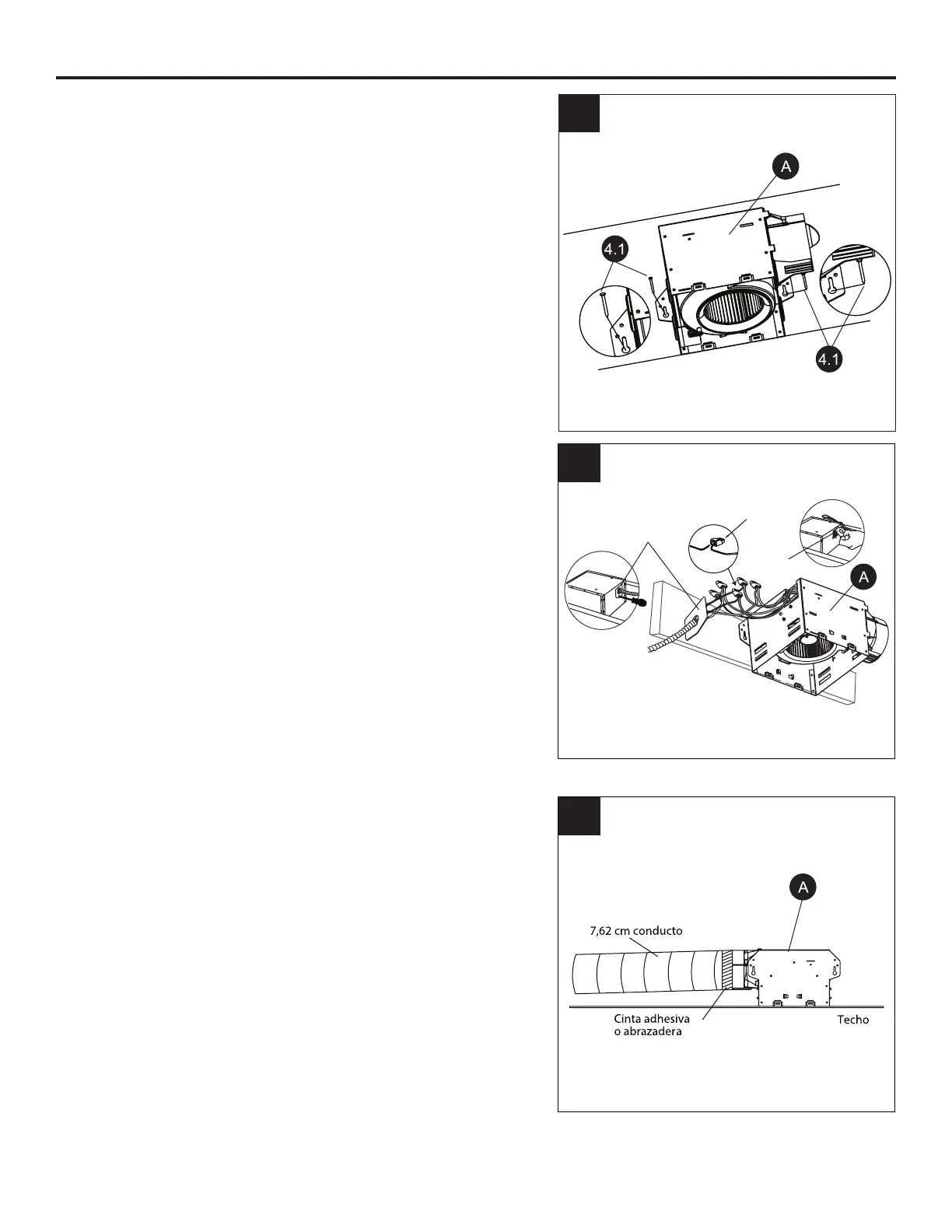

4. Fije la caja del ventilador (A) en la viga insertando
tornillos para madera (4.1) (no incluido) en los oricios
indicados en las pestañas metálicas de la caja del
ventilador (A). Apriete los tornillos para madera (4.1)
hasta que la caja del ventilador (A) esté rmemente
asegurada a la viga
Vigueta de techno
4
5. Jale los cables de la casa a través de la tapa la cubierta
de la caja de cableado. Usando los conectores rápidos,
conecte el cableado de la casa desde el interruptor
de pared a la caja del ventilador (A). 14 AWG es el
conductor más pequeño que se debe utilizar para el
cableado de circuito derivado. Consulte los diagramas
de cableado en la página 17 para asegurarse de que
se realicen las conexiones adecuadas.
Empuje con cuidado las conexiones de cables en la
caja de cableado y vuelva a colocar la tapa de la caja
de cableado.
PRECAUCIÓN: Si sus cables eléctricos no coinciden
con los colores enumerados, consulte a un electricista
con licencia para determinar qué representa cada
cable de la casa antes de conectar el ventilador.
Tapa de la
caja eléctrica
Tapa de la
Conector
rápido
caja eléctrica
5
6. Conecte un conducto circular de 4 pulg. al conector del
conducto en la caja del ventilador (A), asegurándolo
con cinta adhesiva o una abrazadera. Ventile el con-
ducto hacia el exterior.
Termine el trabajo del techo. El oricio del techo debe
estar alineado con el borde de la caja del ventilador (A).
6
