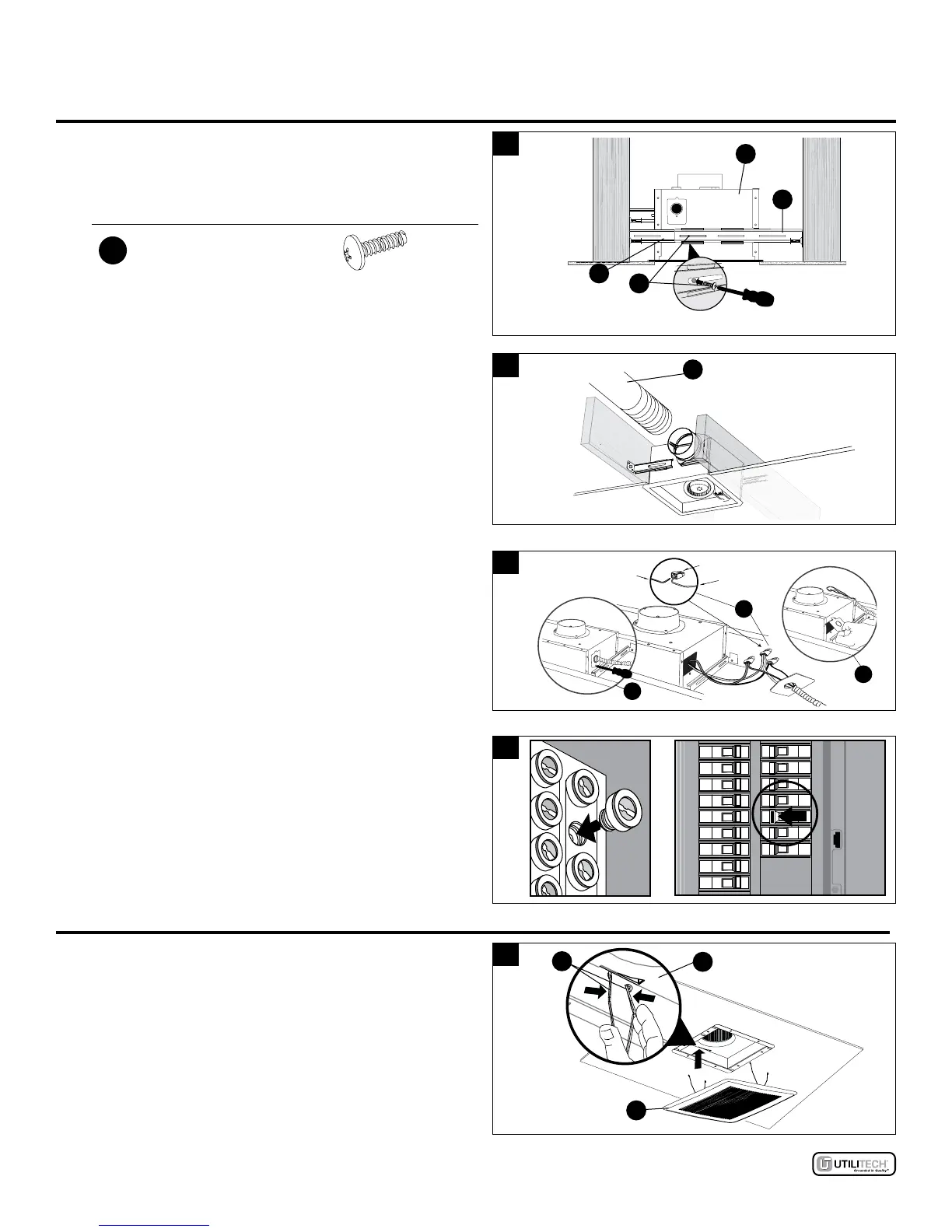

CONSTRUCTION EXISTANTE – INSTALLATION PAR LE DESSUS AVEC SUPPORTS DE SUSPEN-
SION (GRENIER ACCESSIBLE) SEULEMENT EN CAS D'IMPOSSIBILITÉ DE FIXATION DIRECTE
AUX SOLIVES
3. Fixer les supports de suspension (D, E) au corps du
ventilateur (A) à l'aide de vis d'assemblages courtes
(BB).
3
BB
A
D
E
Quincaillerie utilisée
BB
Vis d'assemblage
courte
x 1
4. Raccorder une gaine circulaire de 4 po (4.1) (non fournie)
pour évacuation à l'extérieur. La xer à l'aide de ruban
adhésif à conduits (non fourni) ou d'un collier (non fourni)
pour un raccordement solide et étanche à l'air.
4
4.1
5. Retirer le couvercle de la boîte de jonction du ventila-
teur (5.1). À l'aide du raccord rapide, connecter les ls
de la maison à ceux du ventilateur (5.2) comme illustré
par le schéma de câblage à la page 5 du manuel
original. Câbler les connexions comme suit : noir au l
d'interrupteur sous tension, blanc au neutre, vert à la
terre. Remonter le couvercle de la boîte de jonction du
ventilateur (5.3).
5
Fils de
la maison
Fils du
produit
Raccord
rapide
5.1
5.2
5.3
6. Rétablir le courant. Vérier si le ventilateur n'émet pas
de bruit anormal ou ne vibre pas.
6
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
INSTALLATION DE LA GRILLE
1. Fixez la grille (B) en pinçant les ressorts de xation
(1.1) et en les insérant dans les étroites fentes rectan-
gulaires du corps du ventilateur (A).
1
1.1
A
B
