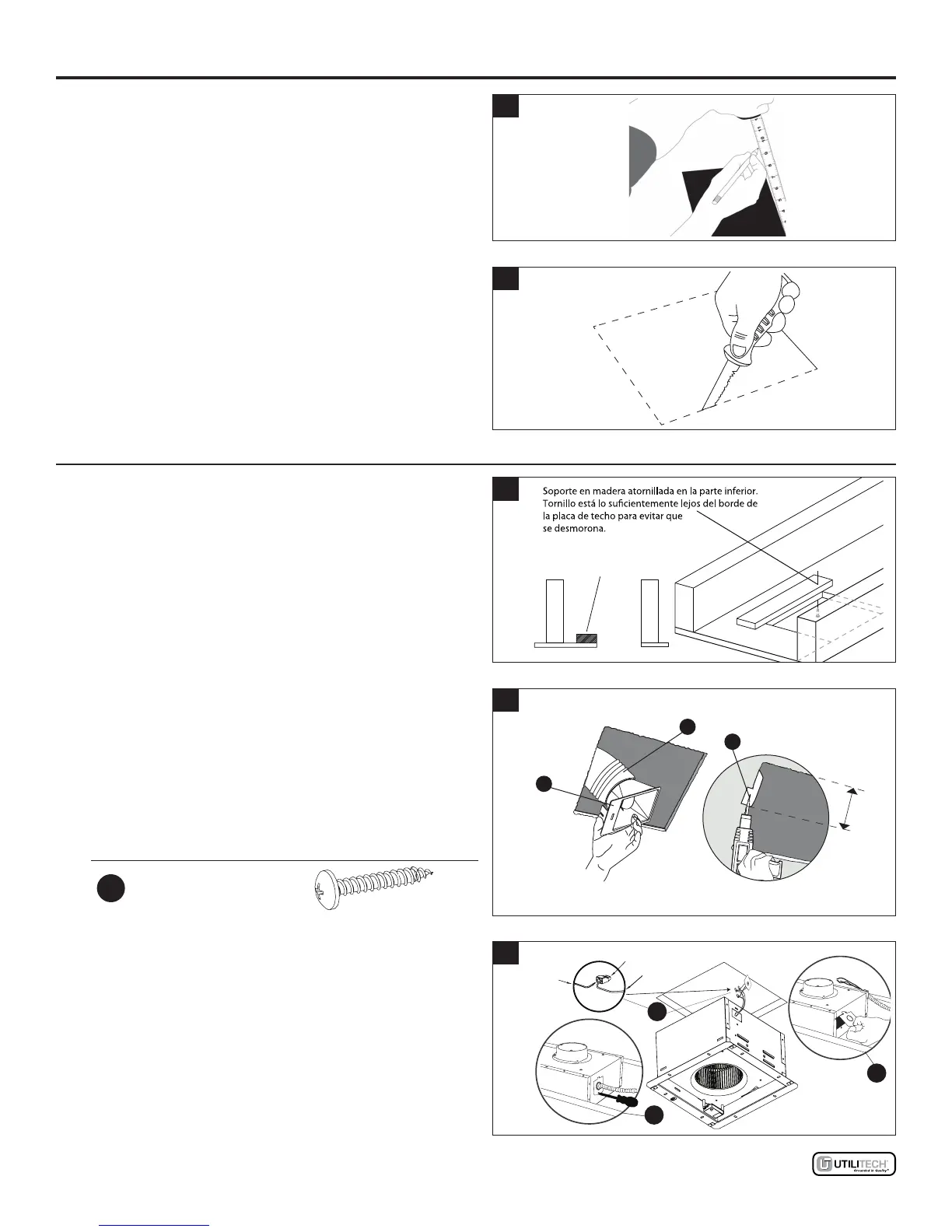

EXISTENTE CONSTRUCCIÓN - FIJACIÓN A LA VIGA
2.
Mida la abertura para asegurar que sea lo suciente-
mente grande para acomodar el nuevo cuerpo del
ventilador (A) (10.25 pulg. x 10.25 pulg.).
2
3. Si este ventilador no está reemplazando un viejo ventila-
dor, asegúrese de cortar un 10,25 pulg. x 10,25 pulg.
abertura para el cuerpo del ventilador (A).
ASEGURARSE UN BORDE DE LA APERTURA ES
LAVAR CON VIGUETA DE INSTALACIÓN DESDE
ABAJO.
3
10.25 pulg.
10.25 pulg.
EXISTENTE CONSTRUCCIÓN - INSTALACIÓN DE ABAJO (SIN ACCESO ÁTICO)
1. NO HAY NECESIDAD DE SOPORTES DE
SUSPENSIÓN
Un pedazo de madera (no suministrado) se atornilla
desde abajo a través de la placa de techo. El tamaño
sugerido es de 1 pulg. x 3 pulg. x 14 pulg. Coloque los
tornillos lo sucientemente lejos del borde de la placa
de techo que no se desmorone y dar forma. Ponga los
tornillos en ambos extremos de la madera más allá de
la 10,25 pulg. agujero. Mantenga los tornillos en la
gama de rejilla.
1
Soporte en madera
2. Coloque el conector del conducto (F) a través del techo
recortado. Conecte un 4 en. Conducto circular (2.1) (no
suministrado) y se inclinó hacia el exterior. Asegure con
cinta adhesiva (no suministrado) o abrazadera (no sumin-
istrado) para realizar la conexión jar y sellar.
Conecte el conector de conducto (F) al techo con un
tornillo largo madera (AA).
2
2.1
AA
F
3.5 pulg
.
Aditamentos Utilizados
AA
Tornillo para
madera largo
x 1
3. Quite la cubierta de la caja de conexiones del ventilador
(3.1). Utilizando el conector rápido, conectar cables de
la casa a los cables del ventilador (3.2) como se muestra
en el diagrama de cableado en la página 5 del manual
blanco. Alambre conexiones área de la siguiente manera:
negro para vivir el cable del interruptor, blanco y neutro,
verde a tierra. Vuelva a colocar la cubierta caja de
conexiones del ventilador (3.3).
3
3.1
3.2
3.3
r
Cables de
producto
Conector rápido
Cables de
la casa
