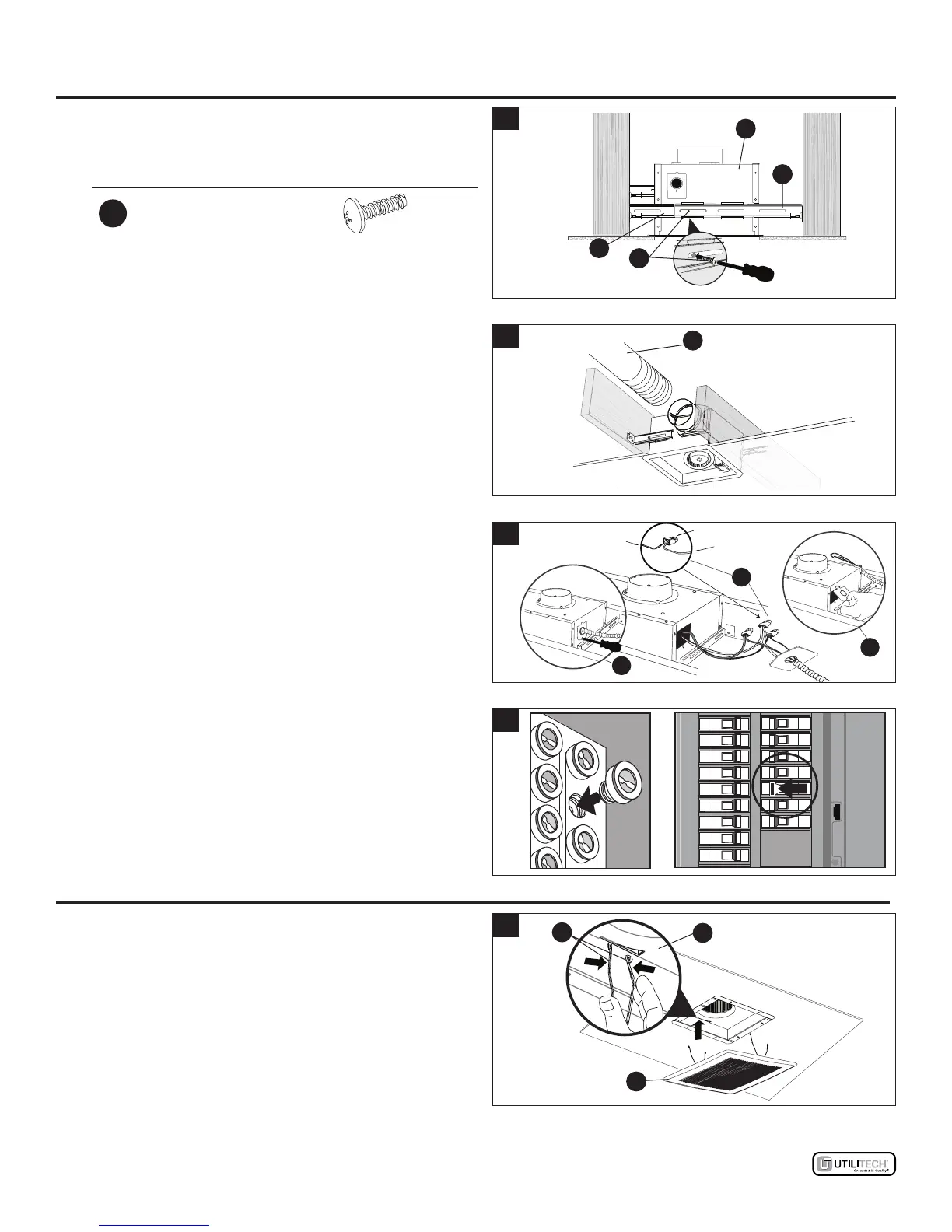

EXISTENTE CONSTRUCCIÓN - INSTALACIÓN DE ARRIBA CON LOS SOPORTES DE SUSPENSIÓN (ÁTICO
CON ACCESO) SOLAMENTE SI NO PUEDE COLOCAR DIRECTAMENTE A LA VIGUETA (S)
3. Asegure los soportes de suspensión (D, E) a cuerpo del
ventilador (A) con el tornillo de la máquina corta (BB).
3
BB
A
D
E
Aditamentos Utilizados
BB
Tornillo para
metal corto
x 1
4. Conecte un 4 en. Conducto circular (4.1) (no suministra-
do) y ventile hacia el exterior. Asegure con cinta adhesiva
(no suministrado) o abrazadera (no suministrado) para
realizar la conexión jar y sellar.
4
4.1
5. Quite la cubierta de la caja de conexiones del ventila-
dor (5.1). Utilizando el conector rápido, conectar cables
de la casa a los cables del ventilador (5.2) como se
muestra en el diagrama de cableado en la página 5
área de conexiones de cables de la siguiente manera:
negro para vivir el cable del interruptor, blanco y neutro,
verde a tierra. Vuelva a colocar la cubierta caja de
conexiones del ventilador (5.3).
5
Conector rápido
Cables de
la casa
Cables de
producto
5.1
5.2
5.3
6. Encienda la fuente de alimentación. Compruebe el ven-
tilador para cualquier sonido o vibración anormal.
6
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
INSTALACIÓN REJILLA
1. Coloque la rejilla (B) apretando los resortes de montaje
(1.1) y se insertan en ranuras rectangulares estrechos
en cuerpo del ventilador
1
1.1
A
B
