A SCUBAPRO declina toda e qualquer responsabilidade pelos danos decorrentes do não
cumprimento das instruções contidas neste manual. Estas instruções não ampliam a garantia
nem as responsabilidades constantes nos termos de vendas e de entrega da SCUBAPRO.
4. SISTEMA DO REGULADOR
O sistema de regulador é necessário para reduzir a pressão do ar comprimido que se
encontra no cilindro para uma pressão ambiente, por forma a poder fornecer ar respirável,
quando necessário. Também é possível conectar manômetros de pressão (analógicos ou
digitais), infl adores IP para os coletes compensadores, roupas secas e outros dispositivos
a este sistema. O sistema de regulador compreende um dispositivo redutor de pressão
e um ou mais aparelhos de respiração. Neste manual, o dispositivo redutor de pressão e
o aparelho de respiração serão designados, respectivamente, pelas expressões “primeiro
estágio” e “segundo estágio”.
4.1 Primeiro estágio
Um mecanismo redutor de pressão que reduz a pressão do ar comprimido que se encontra
no cilindro para uma pressão relativa intermediária de aproximadamente 9.5 bars (138 psi).
O primeiro estágio pode dispor de um pistão convencional, pistão balanceado ou mecanismo
de diafragma.
4.2 Segundo estágio
Esta peça é fornecida com a pressão intermediária que sai do primeiro estágio através de
uma mangueira de baixa pressão. Ela reduz ainda a pressão para compensar o ar com a
pressão ambiente. O segundo estágio pode ser balanceado ou não e estar equipado com
um controle de efeito de Venturi (V.I.V.A.) e/ou com um controle de resistência da inspiração.

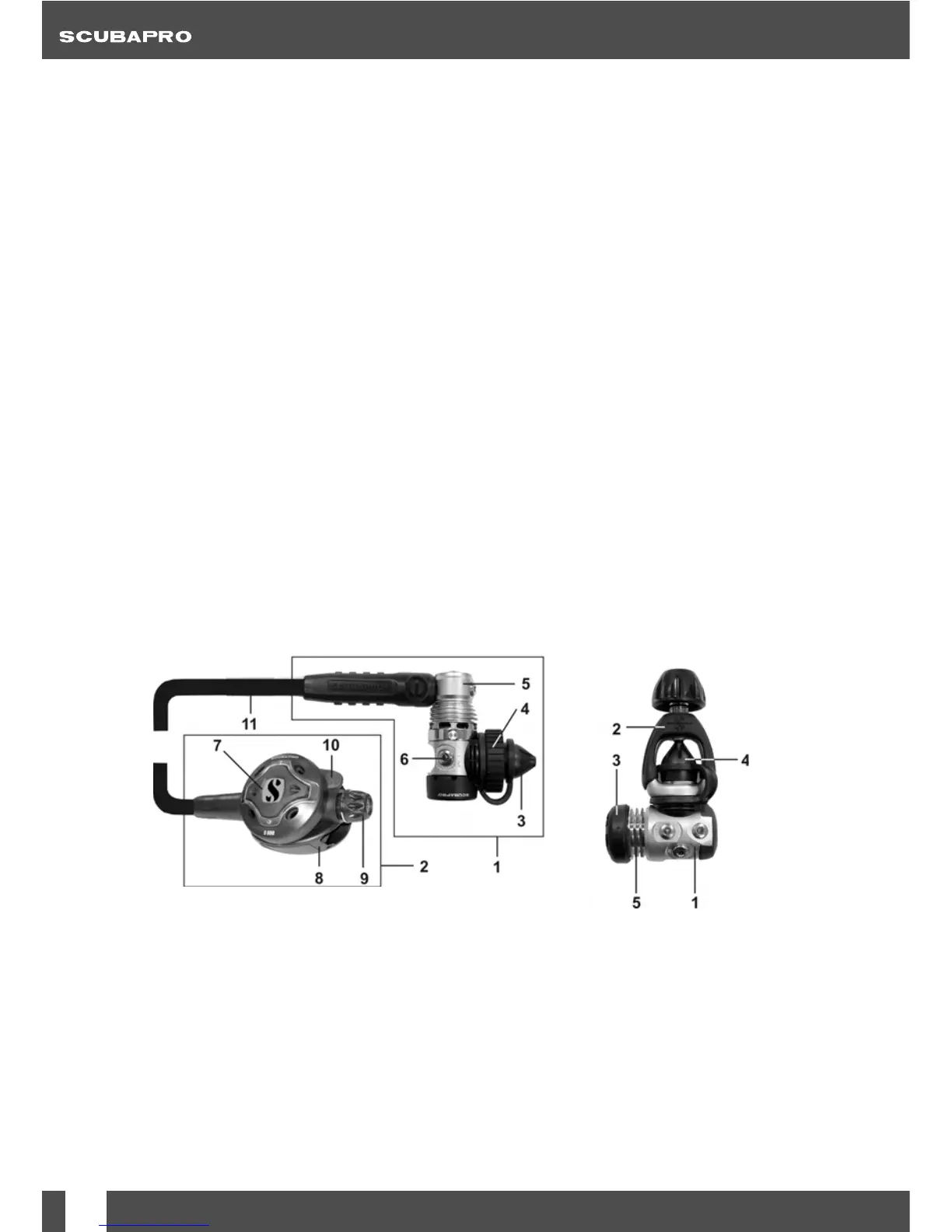

Abaixo, apresentamos um exemplo de um regulador completo incluindo uma conexão DIN
ou INT no primeiro estágio, em função da torneira do cilindro:
Fig. 1 Fig. 2
1 Primeiro estágio com conexão DIN de rosca
2 Segundo estágio
3 Tampão de proteção da entrada DIN/INT
4 Retentor DIN
5 Corpo rotativo
6 Saída de alta pressão
7 Botão de purga
8 Defl etores de saída (“bigode”)
9 Controle da resistência da inspiração
10 Controle V.I.V.A.
11 Mangueira de baixa pressão
1 Primeiro estágio com conexão
por yoke (INT)
2 Yoke de retenção e rosca
3 Tampão de proteção
4 Tampão de proteção da entrada
DIN/INT
5 Câmara seca de balanceamento
Os reguladores da SCUBAPRO podem ser identifi cados pelo seu número de série. O número
é impresso na carcaça do segundo estágio e no corpo metálico do primeiro estágio.
