FRANÇAIS
15
OPÉRATIONS PRÉLIMINAIRES
S'EN TENIR SCRUPULEUSEMENT AUX DISPOSITIFS NORMA
TIFS
EUROPEENS EN12445 ET EN12453 (REMPLAÇANT LES UNI 8612).
Il est en tout cas nécessaire de s'assurer que les points
ci-dessous sont bien respectés:
• La structure de votre portail doit être solide et appropriée.
Aucun portillon sur le vantail coulissant n'est admis.
• Le vantail coulissant ne doit pas faire apparaître
d'inclinaisons latérales excessives tout le long de sa course.
• Le portail doit glisser sans entraves sur la coulisse sans
frottements excessifs.
• Installer les arrêts de blocage en ouverture et en fermeture,
afin d'éviter le déraillement du vantail.
•
Éliminer d'éventuelles serrures manuelles.
• Emmener à la base du portail les fourreaux pour les câbles
d'alimentation (diamètre 20 / 30 mm) et des dispositifs
extérieurs (photocellules, clignotant, sélecteur à clef).

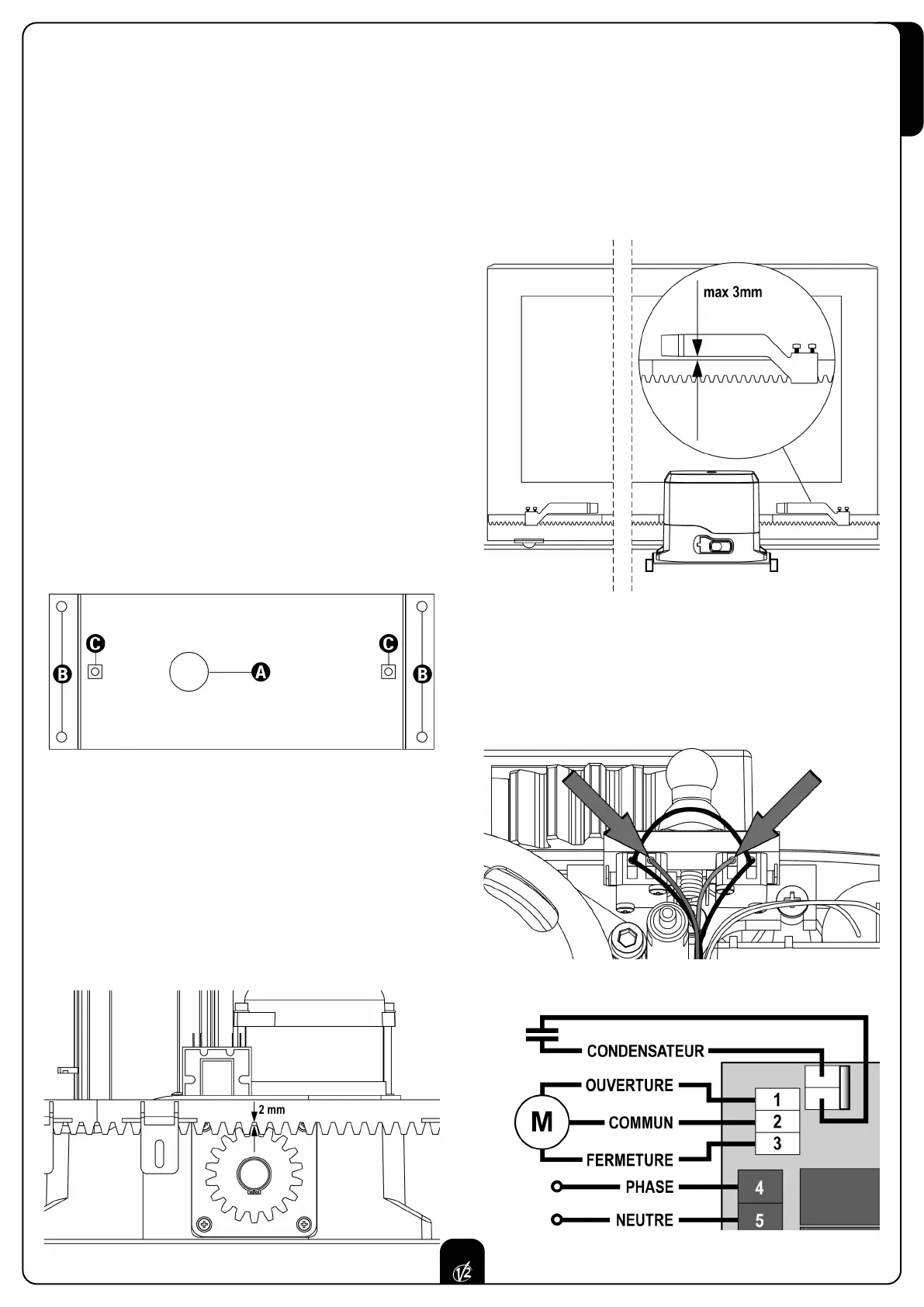

INSTALLATION
• Préparer une base de ciment rehaussée de 40 - 50 mm sur
laquelle il faudra fixer la plaque métallique.
• Prévoir la sortie de deux tubes flexibles pour le passage des
câbles électriques à hauteur du trou central (A) sur la
contre-plaque. Une telle contre-plaque devra être fixée au
sol par l'intermédiaire de deux ancrages à cheville à hauteur
des trous aménagés à l'avance (B).
• Fixer le moteur sur la contre-plaque par l'intermédiaire des
écrous à cage convenables encastrés dans les trous (C).
MONTAGE DE LA CRÉMAILLÈRE
Débloquer le moteur et positionner le por
tail en position
totalement ouver
te. F
ixer tous les éléments de la crémaillère
au por
tail en faisant attention à les maintenir à la même
hauteur par rapport au pignon moteur.
Il est important que la crémaillère soit positionnée à 1 ou 2
mm au-dessus du pignon moteur pour éviter que le poids du
por
tail n'endommage le moteur.
INSTALLATION DES FINS DE COURSE
Installer les fincourse sur la cremaillere selon la figure 1 et les
fixer en utilisant les vises en dotation.
m ATTENTION: vérifier que l'étrier fin course interviens de
façon efficace sur le ressort fin course du moteur.
Evenctuelment ajouter des épaisseur
s entre la partie inferieure
de la crémaillere et l'étriere fin course de façon à respecter la
quota du dessin.
Les fincourse sont cablées pour l'installation moteur sur la
droite de l'ouverture du portail. En cas que le moteur sois
installé à gauche il faut renverser les câbles BLEU et MARRON
sur le fincourse (Fig. 2) et renverser le connecteur (1-2-3) du
moteur sur l'armoire de commande.
Fig. 2
F
ig. 1
Fig. 3
