DEUTSCH
22
m A
CHTUNG!
FÜR DIE INST
ALLA
TION DÜRFEN
AUSSCHLIESSLICH KABEL MIT DER MARKIERUNG T100
°C
VERWENDET WERDEN.

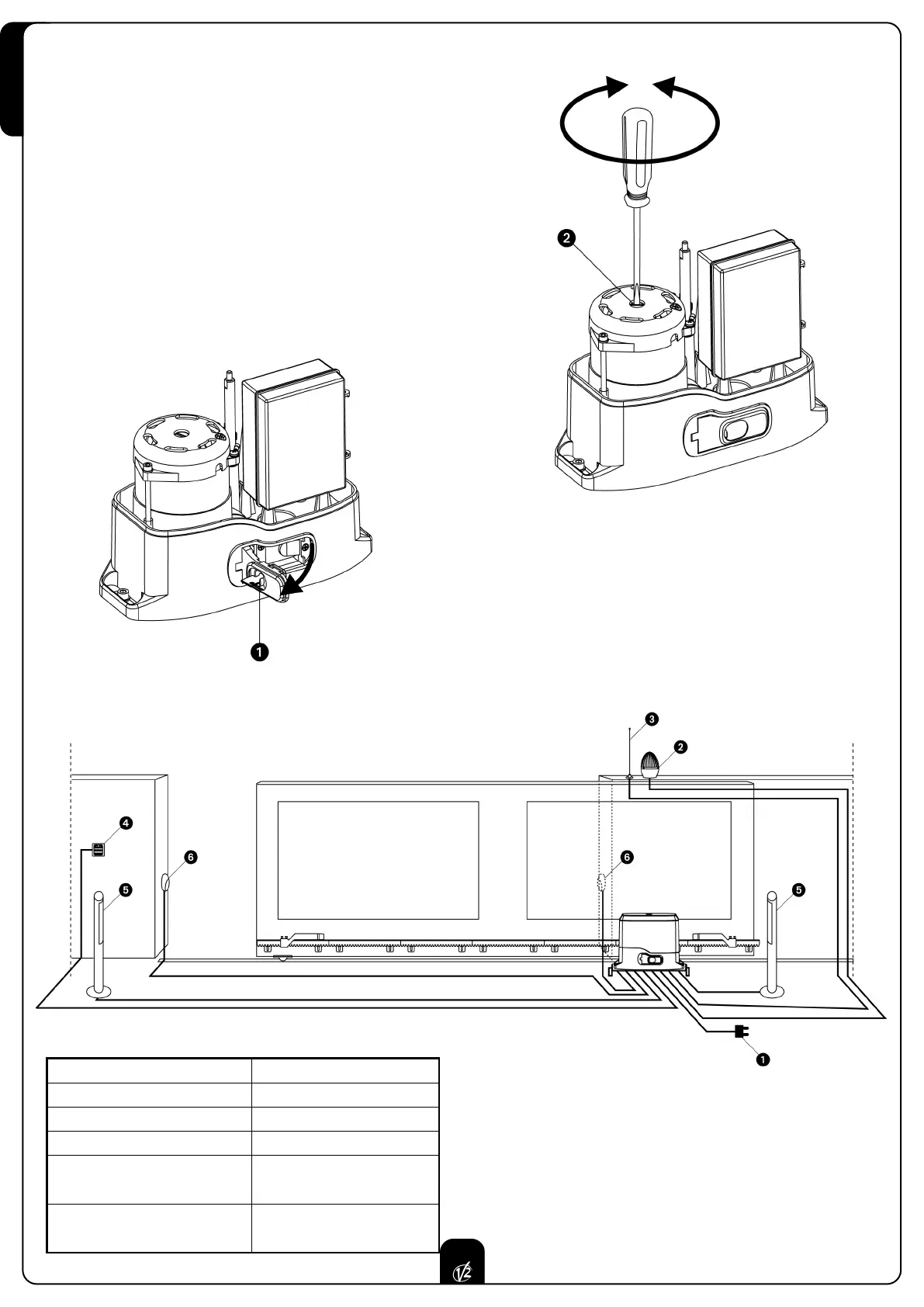

INSTALLATIONSPLAN
MOTORFREIGABE
Im F
all der Unterbrechung der Stromversorgung kann das Tor
über den Motor freigegeben werden. Führen Sie den
mitgeliefer
ten Schlüssel in das Schloss (1) an der Frontseite
des Motors ein, drehen Sie diesen um 90° und öffnen Sie die
Kunststoffabdeckung.
Um die Betriebsbereitschaft der Automatik wieder herzustellen,
ist es ausreichend, die Abdeckung wieder zu schließen, den
Schlüssel in die Anfangsposition zurück zu drehen und die
Kunststoffkappe wieder über das Schloss zu schieben.
m A
CHTUNG:
Sollte das T
or gegen den Stopper des
Endanschlags gestoßen werden (z.B. aufgrund der
mangelhaften Regulierung des Endanschlags), muss der Motor
vor der Freigabe durch die oben beschriebene Prozedur mittels
Einwir
kung auf den Schraubenschlitz an der Rotorwelle 2
gelockert werden.
1 Stromversorgung
Kabel 3 x 1,5 mm2
2 Blinkvor
richtung
Kabel 2 x 1,5 mm2
3 Antenne
Kabel RG-58
4 Schlüssel- oder Digitalwähler
Kabel 2 x 1 mm2
5 Innenfotozellen
Kabel 4 x 1 mm2 (RX)
Kabel 2 x 1 mm2 (TX)
6 Außenfotozellen
Kabel 4 x 1 mm2 (RX)
Kabel 2 x 1 mm2 (TX)
