ITALIANO
3
OPERAZIONI PRELIMINARI
A
TTENERSI SCRUPOLOSAMENTE ALLE NORMATIVE EUROPEE
EN12445 ED EN12453 (SOSTITUTIVE DELLE UNI 8612).
E’ comunque necessario assicurarsi che:
• La struttura del vostro cancello deve essere solida e
appropriata; non sono ammesse porticine sull'anta
scorrevole.
• L'anta scorrevole non deve presentare inclinazioni laterali
eccessive durante tutta la sua corsa.
• Il cancello deve scorrere liberamente sulla guida senza
attriti eccessivi.
• Installare i fermi di arresto in apertura ed in chiusura, onde
evitare il deragliamento dell'anta.
•
Eliminare eventuali serrature manuali.
• Portare alla base del cancello la canalizzazione per i cavi di
alimentazione (diametro 20 / 30 mm) e dei dispositivi
esterni (fotocellule, lampeggiante, selettore a chiave).

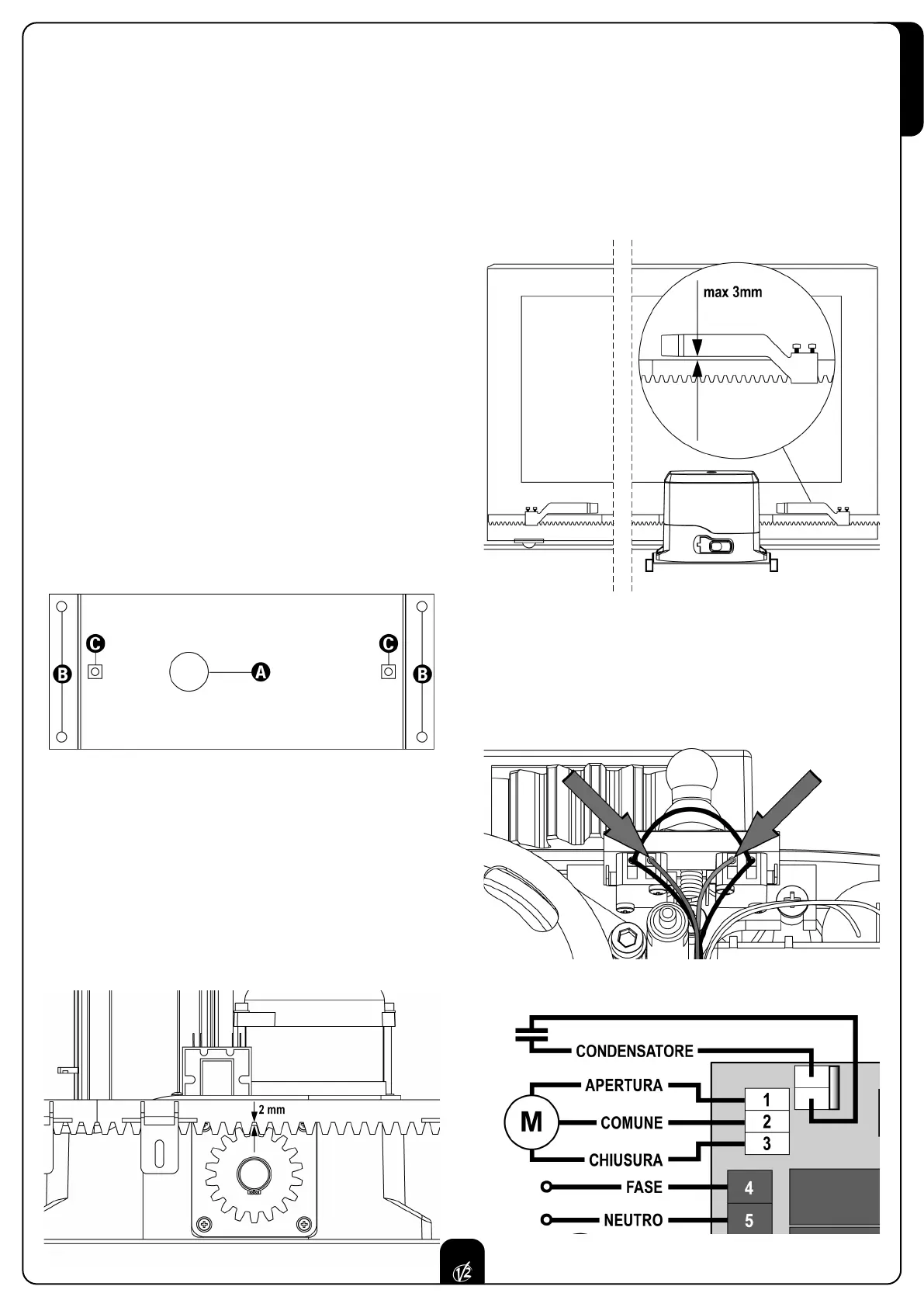

INSTALLAZIONE
• Preparare una base di cemento sollevata di 40 - 50 mm
sulla quale andrà fissata la piastra metallica.
• Prevedere l'uscita di due tubi flessibili per il passaggio
dei cavi elettrici in corrispondenza del foro centrale (A) sulla
contropiastra. Tale contropiastra dovrà essere fissata al
suolo tramite due ancoraggi a tassello in corrispondenza dei
fori predisposti (B).
• Fissare il motore sulla contropiastra tramite gli appositi dadi
a gabbia incastrati nei fori (C).
MONTAGGIO DELLA CREMAGLIERA
Sbloccare il motore e posizionare il cancello in posizione
totalmente aper
to.
F
issare tutti gli elementi della cremagliera al cancello facendo
attenzione di mantenerli alla stessa altezza rispetto al pignone
motore.
E' impor
tante che la cremagliera sia posizionata a 1 o 2 mm al
di sopra del pignone motore per e
vitare che il peso del
cancello danneggi il motore.
INSTALLAZIONE DEI FINECORSA
Installare i finecorsa sulla cremagliera come da figura 1 e
fissar
li utilizzando le viti in dotazione.
m ATTENZIONE: Verificare che la staffa finecorsa intervenga
in modo efficace sulla molla finecorsa del motore.
Eventualmente aggiungere degli spessori tra la par
te inferiore
della cremagliera e la staffa finecorsa in modo da rispettare la
quota in figura.
I finecorsa sono cablati per un ‘installazione con il motore
posto a destra del varco di apertura del cancello.
Nel caso in cui il motore venga installato a sinistra del varco di
apertura invertire i cavi BLU e MARRONE sul finecorsa (Fig. 2)
e invertire il connettore (1-2-3) del motore sulla centrale di
comando (Fig. 3).
Fig. 2
Fig. 1
Fig. 3
