DEUTSCH
1.
Versorgung 230/120 VAC für den Motor in
Öffnungsphase
2. Motor allgemein
3.
Versorgung 230/120 VAC für den Motor in
Schließphase
4. Phase Versorgung 230/120 VAC
5. Nulleiter Versorgung 230/120 VAC
6. - 7. Blinkleuchte 230/120 VAC - 40 W
8. - 9.
Versorgungsausgang 24 VAC / 3 W für Fotozellen und
anderes Zubehör
10.
Öffnungsbefehl für den Anschluss von: T
astenfeld und
Schlüssel. NO-K
ontakt
11. Befehl STOP. NC-Kontakt
12. Allgemein (-)
13. Fotozelle. NC-Kontakt
14. Entstör
ung Antennenkabel
15. Antenne
m ACHTUNG: VERBINDEN SIE DIE NORMALERWEISE
GESCHLOSSENEN (STOP und FOTOZELLEN), NICHT VERWEN
DETEN EINGÄNGE MIT DEN KLEMMEN "ALLGEMEIN" (-).
STATUSAZEIGEN DER EINGÄNGE AN DER
ZENTRALE
L1: Programmierung
L2: Schaltet sich ein, wenn ein Impuls am Eingang START
empfangen wird
L3: Schaltet sich aus, wenn ein Impuls am Eingang STOP
empfangen wird
L4: Schaltet sich aus,
w
enn ein Impuls am Eingang PHOTO
empfangen wird
L5: Schaltet sich aus,
wenn ein Impuls am Eingang der
Endanschlags der Öffnung empfangen wird
L6: Schaltet sich aus,
w
enn ein Impuls am Eingang des
Endanschlags des Schließvorgangs empfangen wird
ABSTELLSICHERUNGEN
F1 = 5 A
F2 = 160 mA
F3 = 250 mA

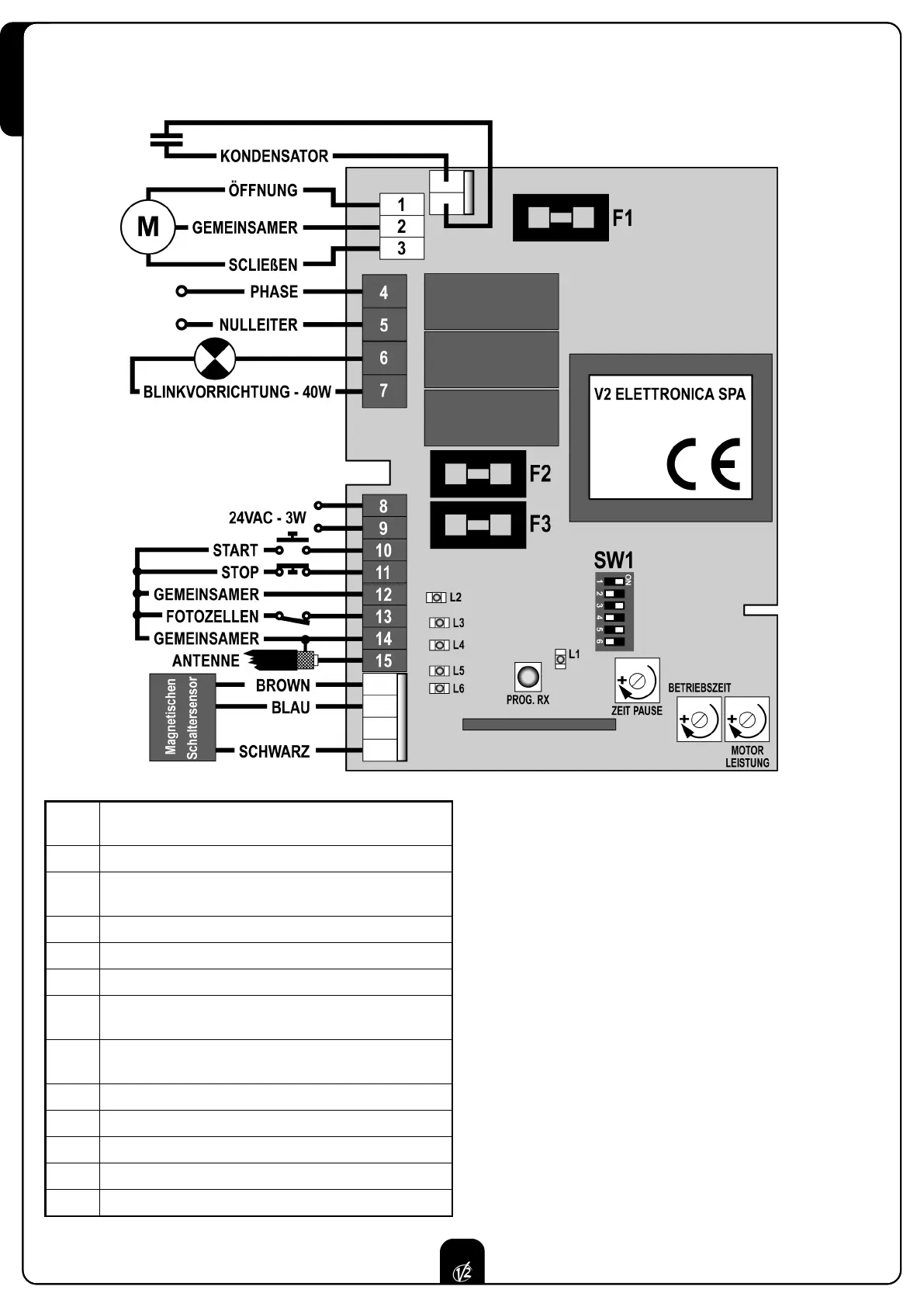

ANSCHLÜSSE AN DIE KLEMMLEISTE
