ESPAÑOL
1. Alimentación 230/120 VAC para motor en fase de apertura
2. Común motor
3. Alimentación 230/120 V
AC para motor en fase de cierre
4. F
ase alimentación 230/120 V
A
C
5. Neutro alimentación 230/120 VAC
6. - 7. Lámpara de señalización 230/120 V
A
C - 40 W
8. - 9.
Salida alimentación 24 V
A
C / 3 W para fotocélula y
otros accesorios
10.
Comando de apertura para la conexión de: pulsadores y
cerraduras de contacto. Contacto normalmente abierto
11. Comando de STOP. Contacto normalmente cerrado
12. Común (-)
13. Fotocélula. Contacto normalmente cerrado
14. Malla antena
15. Positivo antena
m CUID
ADO:
Puentar con el COMUN (-) las entradas en
normalmente cerrado (STOP y FOTOCÉLULA) que no se utilizan.
INDICADORES DEL ESTADO DE LAS
ENTRADAS EN EL CUADRO
L1: Programación emisores
L2: Se enciende cuando recibe un impulso en la entrada de
ST
ART
L3: Se apaga cuando recibe un impulso en la entrada de STOP
L4: Se apaga cuando recibe un impulso en la entrada
FOTOCÉLULA
L5: Se apaga cuando recibe un impulso en la entrada del
final de carrera de apertura
L6: Se apaga cuando recibe un impulso en la entrada del
final de car
rera de cier
re.
FUSIBLES DE PROTECCIÓN
F1 = 5 A
F2 = 160 mA
F3 = 250 mA

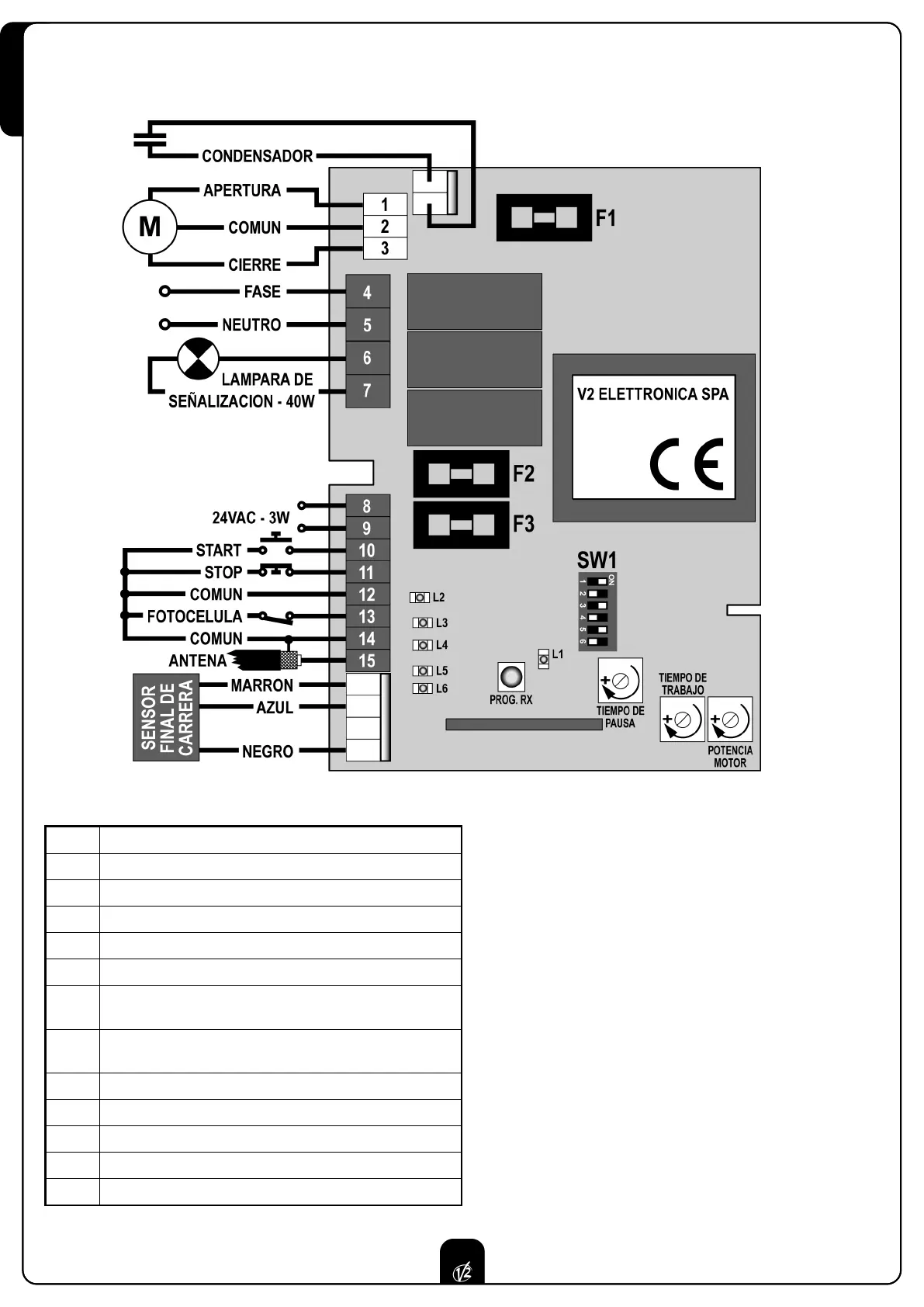

CONEXIONES DE LOS BORNES
30
