V2 CALYPSO Series Instructions

FRANÇAIS
- 16 -

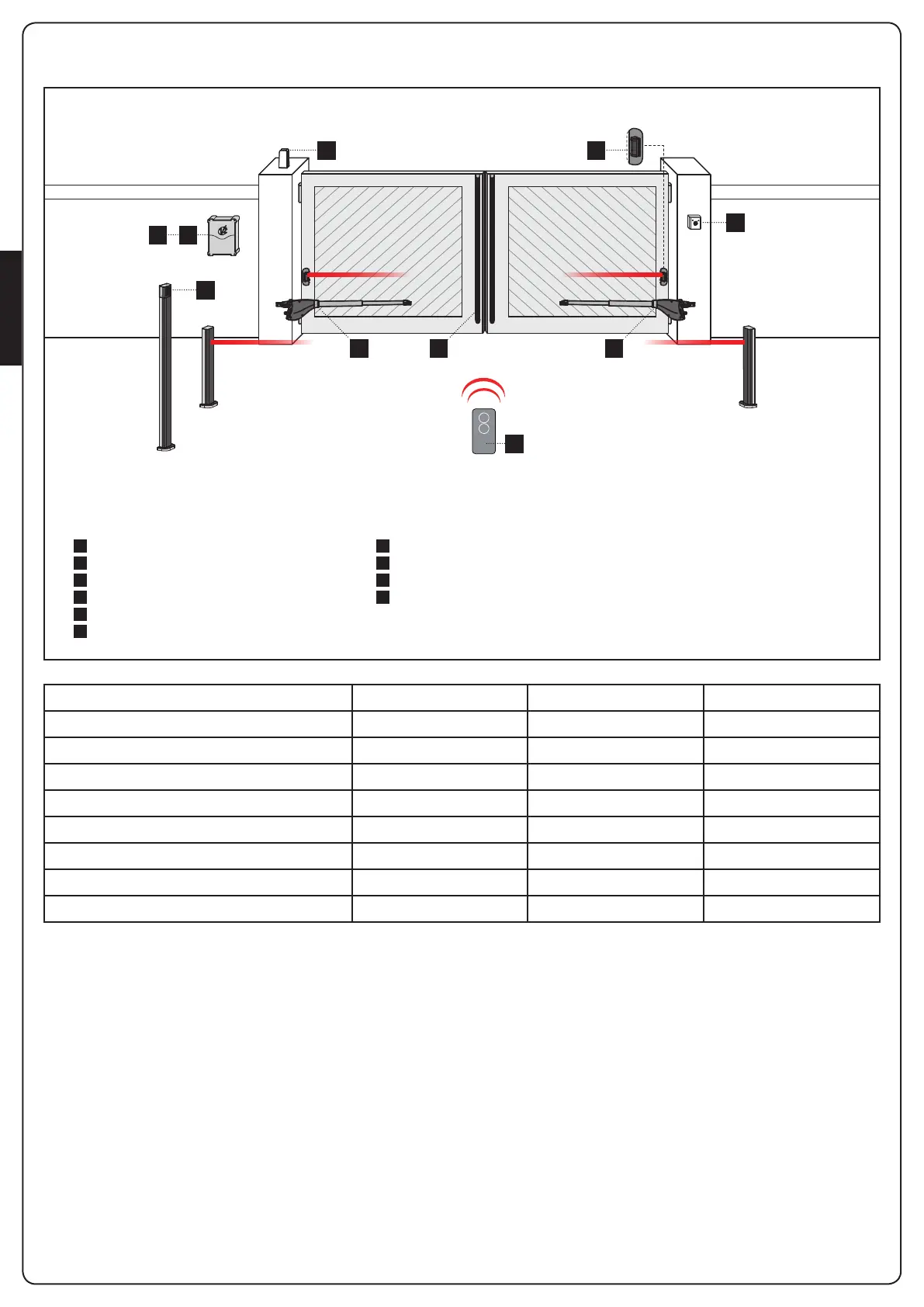

SCHÉMA D’INSTALLATION
A
B
C
D
1
2
3
4
5
6
Sélecteur à clé
Potelets avec photocellules
Sélecteur digitale par radio à colonne
Barres palpeuses de sécurité
Vérin
Armoire de commande
Émetteur
Module récepteur
Photocellules
Feu
COMPOSANTS AUTRES ACCESSOIRES
LONGUEUR DU CÂBLE < 10 mètres de 10 à 20 mètres de 20 à 30 mètres
Alimentation 230/120V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Alimentation moteur 230/120V 4G x 1,5 mm
2
4G x 1,5 mm
2
4G x 2,5 mm
2
Photocellules (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Photocellules (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Sélecteur à clé 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Barres palpeuses de sécurité 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Feu 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antenne (intégrée dans le feu) RG174 RG174 RG174
1 1D
3
A
C
2
56
4
