POLSKI
- 47 -
WYMIARY MONTAŻOWE
Aby właściwie przeprowadzić montaż napędu i zapewnić
optymalne działanie urządzenia, wymiary powinny odpowiadać
wymiarom z tabeli. Jeśli to konieczne, należy zmienić układ bramy
w celu przystosowania jej do jednego z przypadków
zamieszczonych w tabeli.
• Instalacje z bramą OTWIERANĄ DO ŚRODKA - patrz tabela na
str. 62
• Instalacje z bramą OTWIERANĄ NA ZEWNĄTRZ – patrz tabela
na str. 64
m UWAGA: W przypadku, gdy skrzydło bramy jest
dłuższe niż 2 metry, zamontowany musi być elektrozamek,
aby zapewnić prawidłowe zamykanie.
MONTAŻ SIŁOWNIKÓW
Po dobraniu wymiarów montażowych (patrz tabela z poprzedniej
strony) i zaznaczeniu ich na słupkach można przystąpić do
dalszego etapu montażu:
• Przymocować uchwyty do słupków i do bramy, przyspawając
je bezpośrednio; jeśli materiał konstrukcyjny nie pozwala na
wykonanie bezpośredniego spawania, należy przyspawać
uchwyty do płyt i przymocować je na bramie i na słupkach
kołkami lub śrubami.
• Zamknąć skrzydło.
• Odblokować siłowniki.

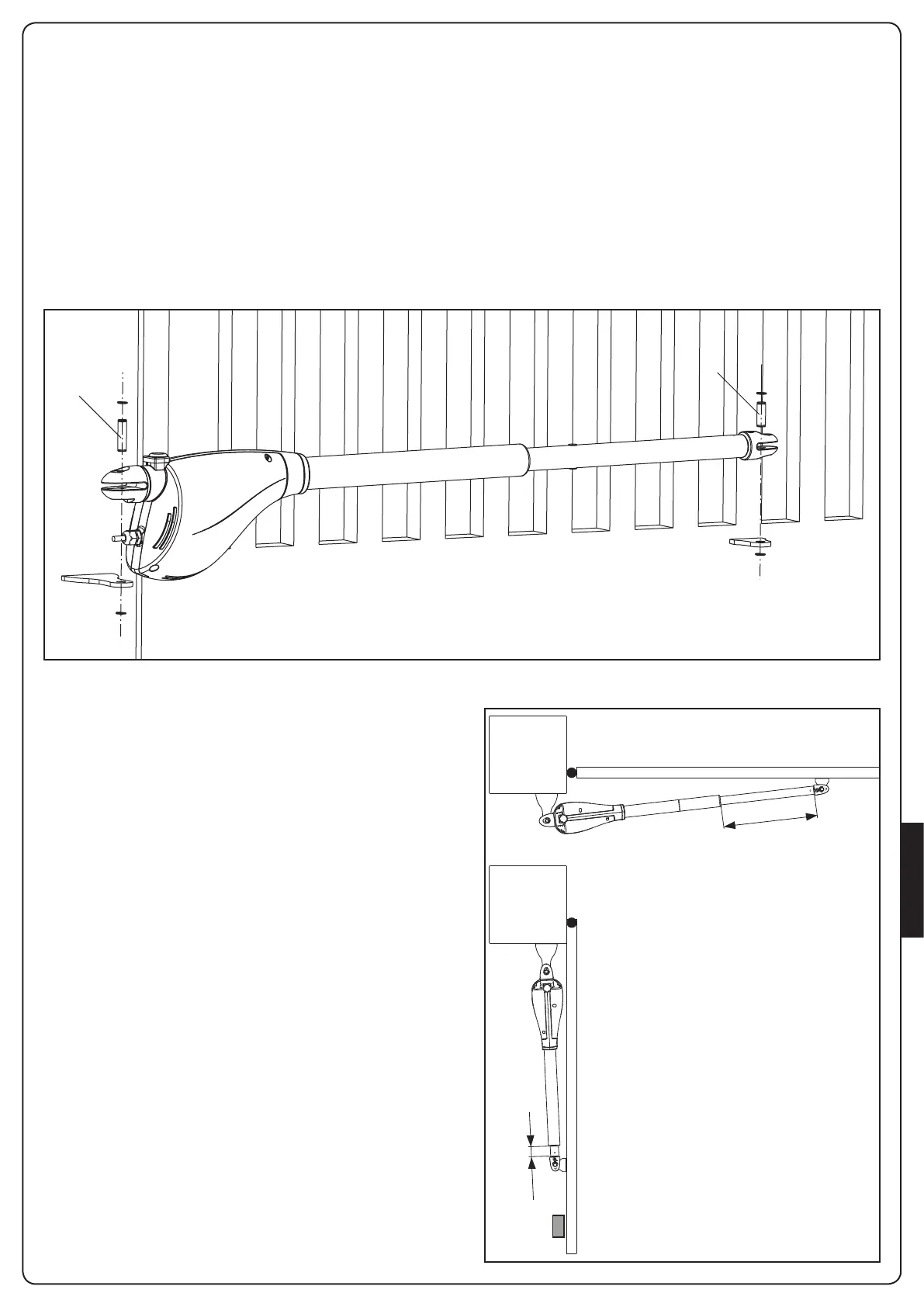

• Zamontować siłownik CALYPSO na uchwytach i zamocować
sworznie nr 1 i 2 razem z ich pierścieniami Seegera, tak jak
wskazane na rysunku.
• Otworzyć i zamknąć skrzydło kilka razy ręcznie, aby
potwierdzić brak tarcia pomiędzy siłownikiem i konstrukcją
bramy.
m UWAGA: aby zapobiec uszkodzeniom siłownika,
NALEŻY STOSOWAĆ SIĘ DO PONIŻSZYCH WARUNKÓW:
• Uchwyty muszą być zamontowane na tej samej wysokości
• Maksymalny wysuw ramienia A (w przypadku gdy brama jest
całkowicie zamknięta) nie powinien przekroczyć:
456 mm (CALYPSO400)
556 mm (CALYPSO500)
625 mm (CALYPSO600)
• Minimalny wysuw ramienia B (w przypadku gdy brama jest
całkowicie otwarta) nie powinien być mniejszy od 56 mm.
A
B
