V2 CALYPSO Series Instructions

PORTUGUÊS
- 30 -

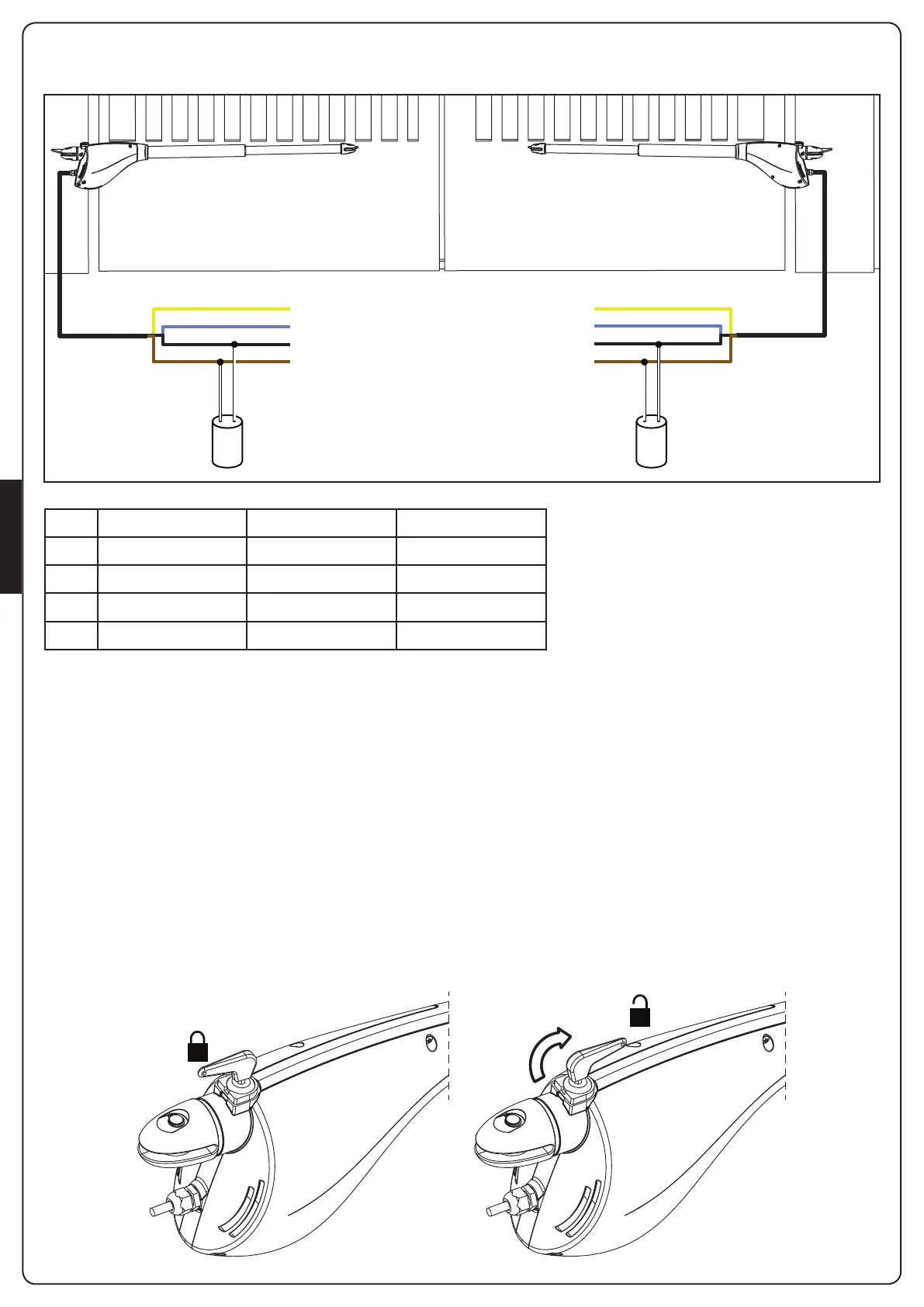

LIGAÇÕES ELÉCTRICAS








230V 120V FUNÇÃO
1 AMARELO - VERDE VERDE GND
2 CINZA BLANCO COMUM
3 PRETO PRETO FECHO
4 MARROM VERMELHO ABERTURA
DESBLOQUEIO DE EMERGÊNCIA
No caso de faltar energia eléctrica o portão pode ser
desbloqueado mecanicamente actuando no motor. Inserir a chave
fornecida e efectuar 1/2 giro. Para voltar à automação basta girar
novamente a chave na posição inicial e inserir a tampa de plástico.
m ATENÇÃO: Ligar sempre o cabo de
terra como previsto pelas normas vigentes
(EN 60335-1, EN 60204-1).
Evitar a tensão do cabo durante as
operações de abertura e fecho.
