ITALIANO
- 5 -
MISURE DI INSTALLAZIONE
Per effettuare una corretta installazione degli operatori e garantire
un funzionamento ottimale dell’automazione è necessario
rispettare le misure riportate in tabella.
Eventualmente modificare la struttura del cancello in modo da
adattarlo ad uno dei casi riportati nella tabella.
• Per le istallazioni con APERTURA VERSO L’INTERNO far
riferimento alla tabella riportata a pagina 62-63
• Per le istallazioni con APERTURA VERSO L’ESTERNO far
riferimento alla tabella riportata a pagina 64-65
m ATTENZIONE: Nel caso in cui l’anta superi i 2 m di
lunghezza è necessario installare una elettroserratura per
garantire un’efficace chiusura.
FISSAGGIO DEGLI ATTUATORI
Dopo aver riportato sui pilastri le misure scelte nella tabella della
pagina precedente, procedere con le seguenti operazioni:
• Fissare le staffe sui pilastri e sul cancello saldandole
direttamente; se i materiali non lo permettono è necessario
saldare le staffe su delle piastre da fissare poi al cancello e ai
pilastri tramite dei tasselli o delle viti .
• Chiudere l’anta.
• Sbloccare gli attuatori.

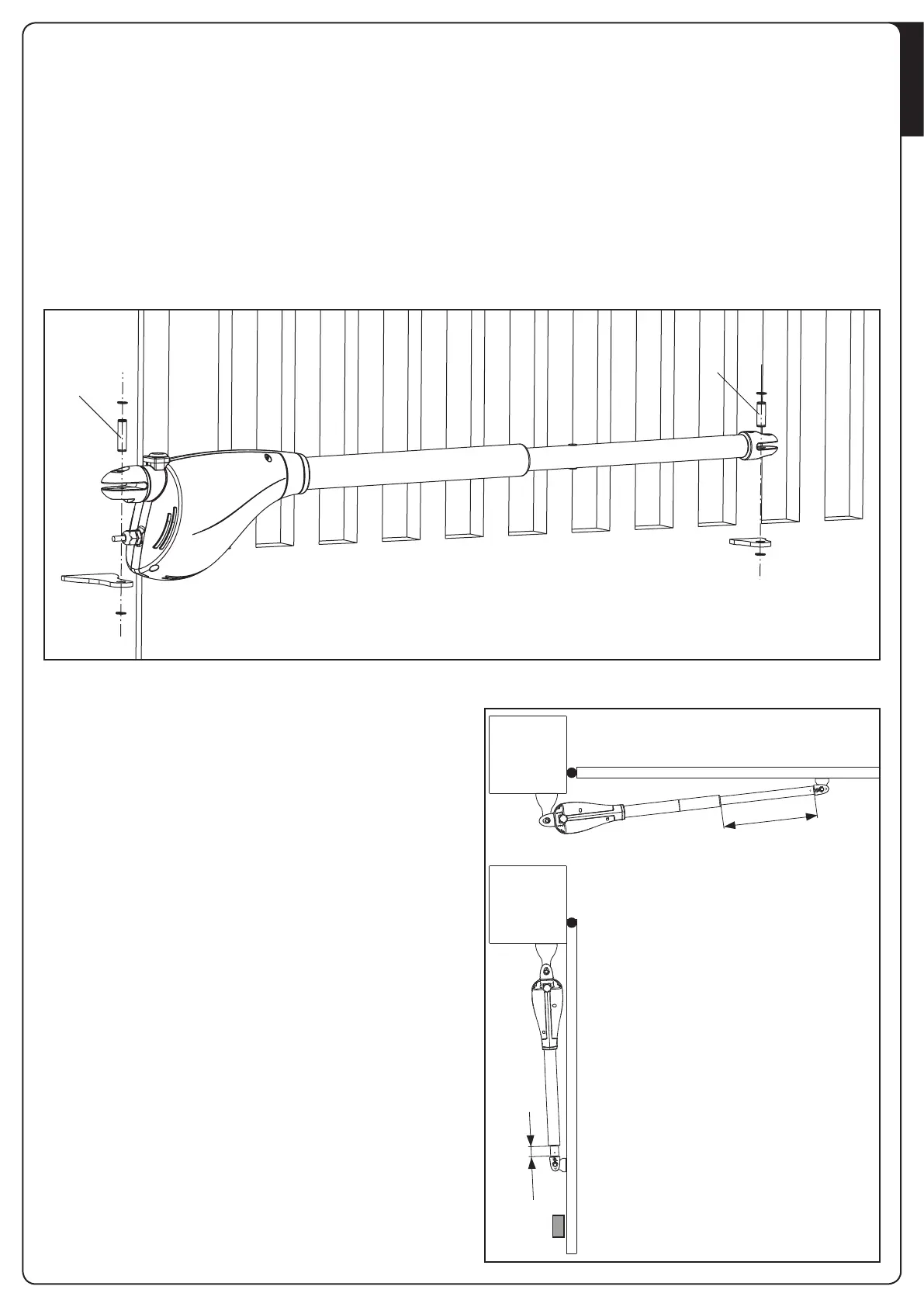

• Posizionare CALYPSO sulle staffe e fissare gli appositi perni 1 e
2 con relativi seeger come da figura.
• Provare più volte ad aprire e chiudere manualmente le ante
controllando che non ci siano attriti tra l’attuatore e la
struttura del cancello.
m ATTENZIONE: ai fini di non danneggiare l’attuatore è
fondamentale RISPETTARE LE SEGUENTI CONDIZIONI:
• Le staffe devono essere posizionate alla stessa altezza.
• La corsa massima dello stelo A (a cancello completamente
chiuso) non deve essere superiore a:
456 mm (CALYPSO400)
556 mm (CALYPSO500)
625 mm (CALYPSO600)
• La corsa minima dello stelo B (a cancello completamente
aperto) non deve essere inferiore a 56 mm.
A
B
