DEUTSCH
54

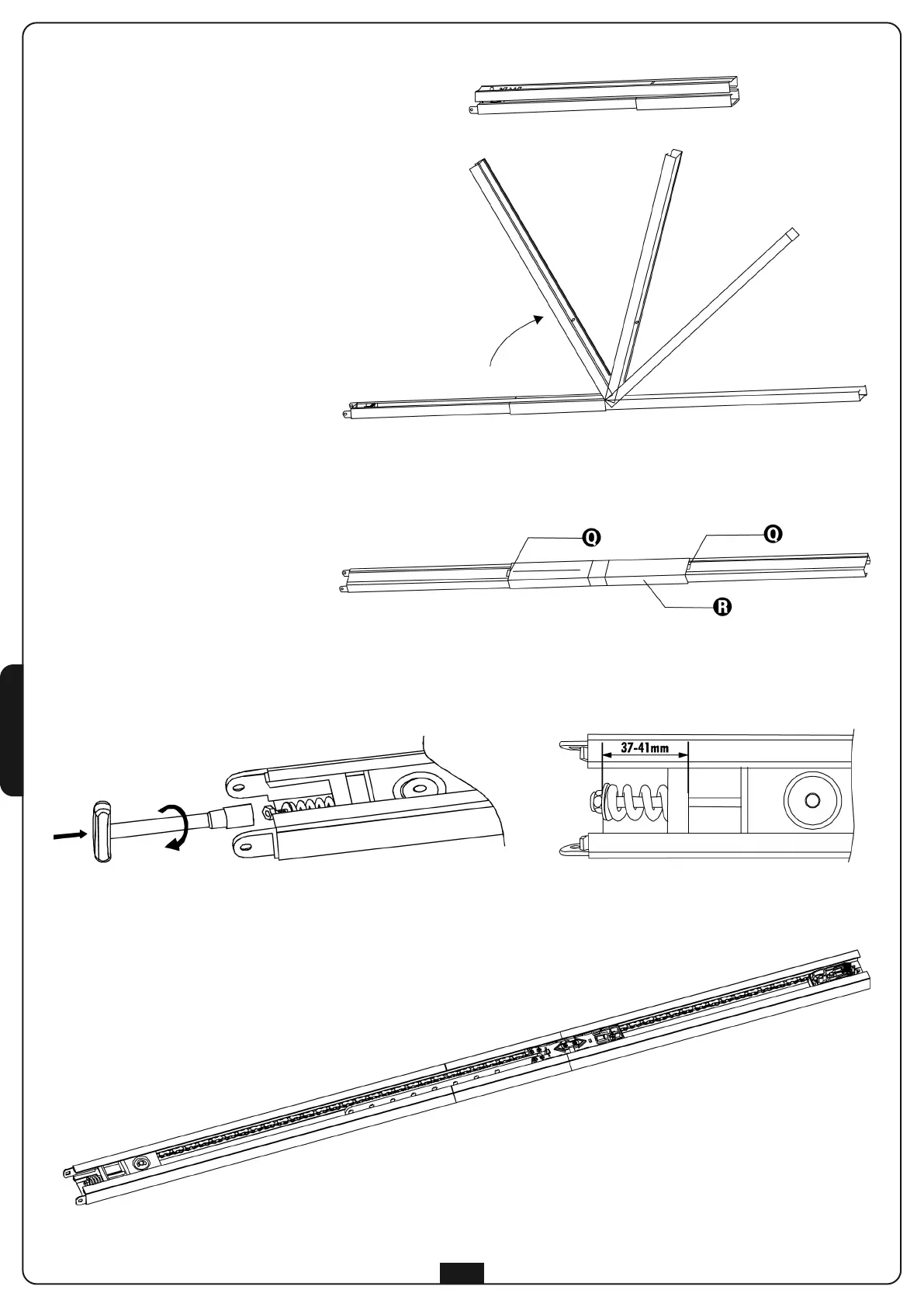

MONTAGE DES
F
ÜHRUNGSPROFILS
1. Profilteil aus der Verpackungskarton
nehmen und auf Unversehrtheit prüfen.
2. Profilteil wie in nachfolgender Abbildung
dargestellt öffnen.
3
. Nach dem Ausbreiten des Profilteils das
Verbindungsprofilteil R bis zu den beiden
an der Kettenführung markierten
Löchern Q gleiten lassen.
4. Die Spannung der Kette regulieren,
indem man die Sechskantschraube mit
einem 10mm-Schlüssel verstellt: die
M
utter festziehen bis die Kette
ausreichend gespannt ist.
ACHTUNG: sicherstellen, dass der
Schlitten auf der gesamten Länge der
Führung frei läuft.
Eventuelle Reibung vor der Fortsetzung
der weiteren Montagephasen
beseitigen.
