DEUTSCH
55

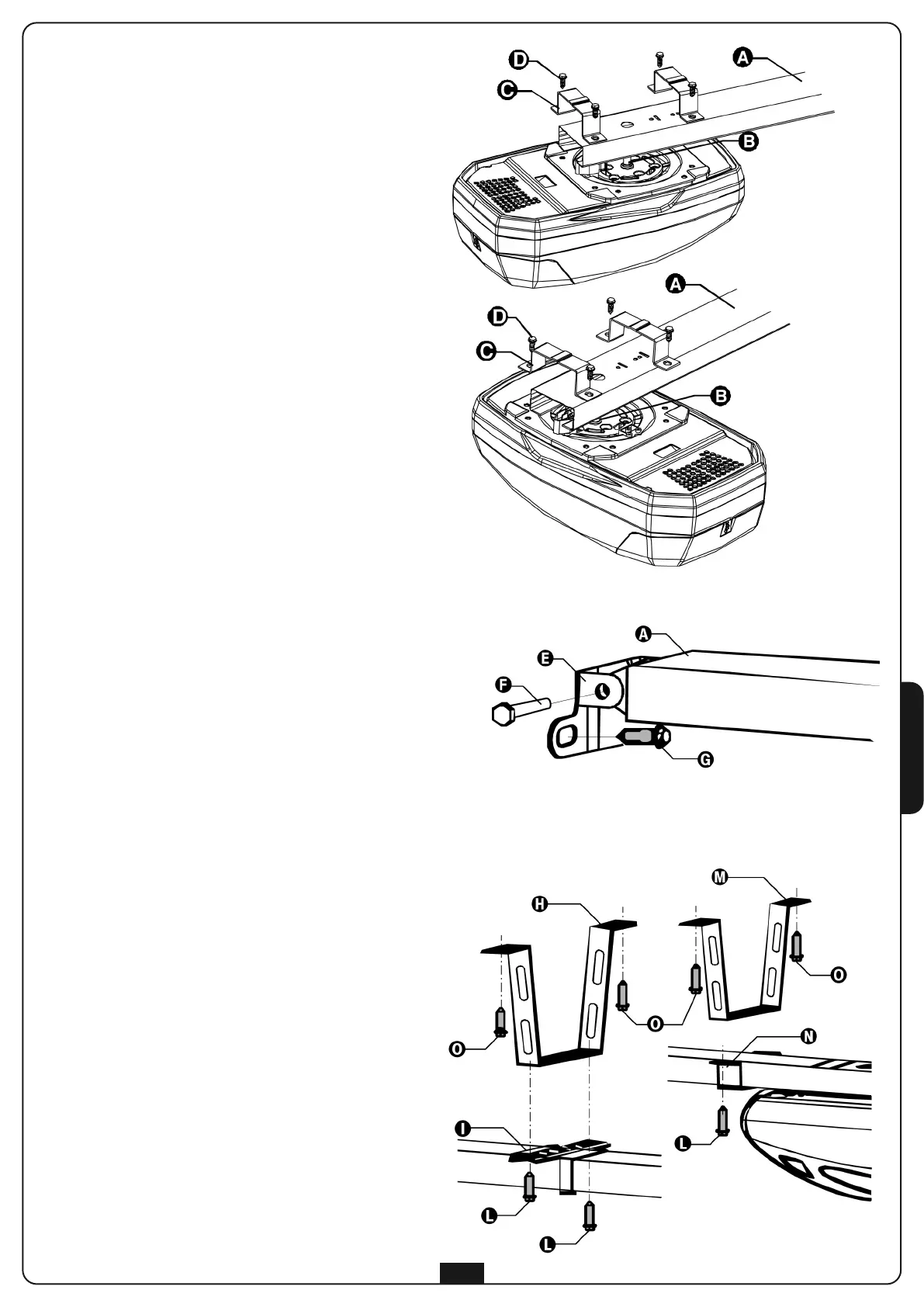

MONTAGE DES MOTORS AM PROFILTEIL
1. Adapter Welle/Ritzel in die Motorwelle einführen.
2. Profilteil A am Motor positionieren: der Adapter
Welle/Ritzel B muss an seinem Sitz am Profilteil
einrasten. Darauf achten, dass das Profilteil am Motor
anschlägt.
3. Die beiden Omegabügel C am Profilteil an den beiden
Löchern an der Motorbasis positionieren.
4. Die beiden Omegabügel mit den mitgelieferten
selbstschneidenden 6 x 15 Schrauben D festziehen.
Bei Platzproblemen kann der Motor zum
Montieren um 90° gedreht werden.
INSTALLATION
2.1 Schließsystem des Tors ausbauen.
2.2 Exakte Hälfte des Tors ausmessen und Bezugspunkte
am oberen Querträger und an der Decke markieren,
um das Positionieren des Führungsprofils zu
erleichtern.
2.3 Bügel E am oberen Querträger des Tors mit für den
Wandtyp geeigneten Dübeln G (ø min. 8 mm)
verankern.
2.4 Profilteil A am Bügel unter Verwendung der mit der
selbstblockierenden Mutter mitgelieferten 6x80-
Sechskantschraube F verankern.
2.5 Die beiden Lochstangen auf die gewünschte Länge
biegen
2.6 Vordere Lochstange H an dem in das Profilteil
eingesetzten Befestigungsbügel I unter Verwendung
der 8x20-Schrauben L und der entsprechenden
Muttern festmachen.
2.7 Hintere Lochstange M am Omegabügel N unter
Verwendung der 8x20-Schrauben L 8x20 und der
entsprechenden Muttern befestigen.
2.8 Unter Berücksichtigung der vorher an der Decke
markierten Bezugspunkte die Befestigungspunkte für
die Stangen H und M wählen; Löcher bohren, für die
Decke geeignete Dübel O (ø min. 8 mm) einsetzen
und das Automationssystem verankern.
