FRANÇAIS
- 20 -

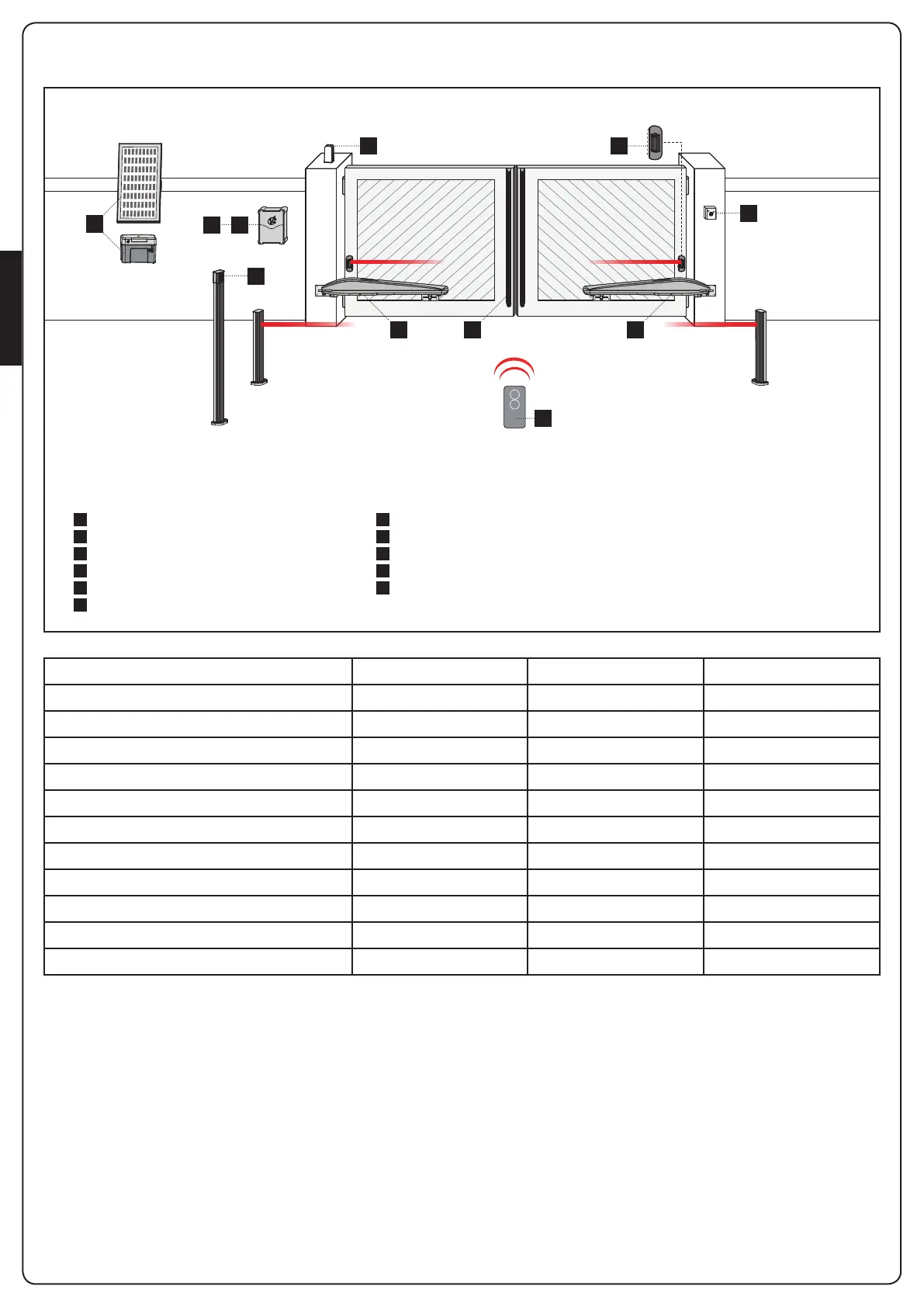

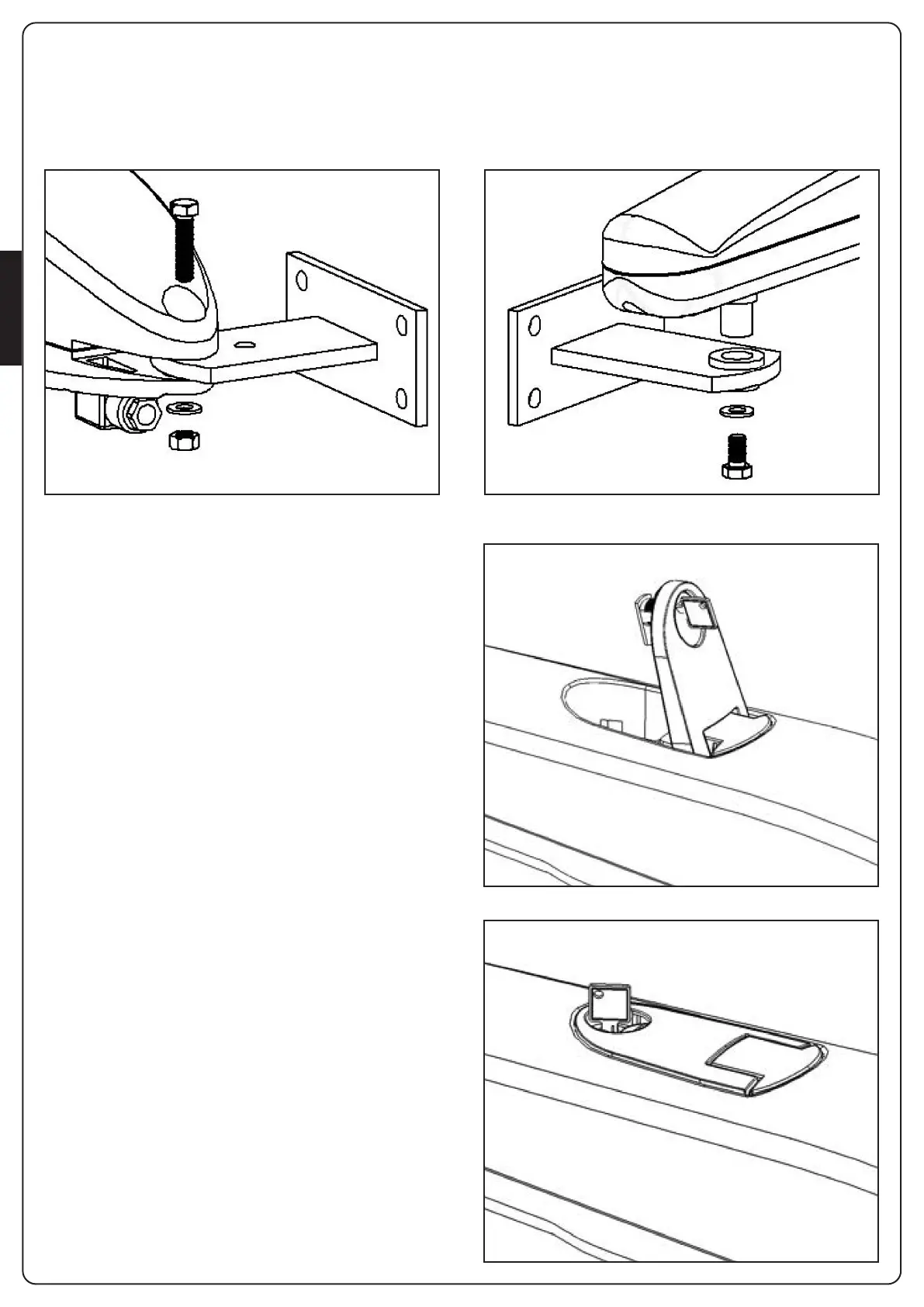

SCHÉMA D’INSTALLATION
1 1D
E
3
A
C
2
56
4
A
B
C
D
E
1
2
3
4
5
6
Sélecteur à clé
Potelets avec photocellules
Sélecteur digitale par radio à colonne
Barres palpeuses de sécurité
Système ECO-LOGIC (seul avec STARK3-24V et CITY2+)
Vérin
Armoire de commande
Émetteur
Module récepteur
Photocellules
Feu
COMPOSANTS AUTRES ACCESSOIRES
LONGUEUR DU CÂBLE < 10 metri da 10 a 20 metri da 20 a 30 metri
Alimentation 230V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Alimentation moteur 24V 2G x 1,5 mm
2
2G x 1,5 mm
2
2G x 2,5 mm
2
Alimentation moteur 230V 4G x 1,5 mm
2
4G x 1,5 mm
2
4G x 2,5 mm
2
Photocellules (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Photocellules (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Sélecteur à clé 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Barres palpeuses de sécurité 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Feu 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antenne (intégrée dans le feu) RG174 RG174 RG174
ECO-LOGIC (groupe accumulateur) 2 x 1,5 mm
2
- -
ECO-LOGIC (panneau solaire) 2 x 1 mm
2
- -
