PORTUGUÊS
- 35 -
CONEXÃO ELECTRICA
m CUIDADO
• Conexão incorreta pode causar avarias ou situações de perigo;
portanto, respeite escrupulosamente as conexões indicadas.
• Realize as operações de conexão com a fonte de alimentação
desconectada.

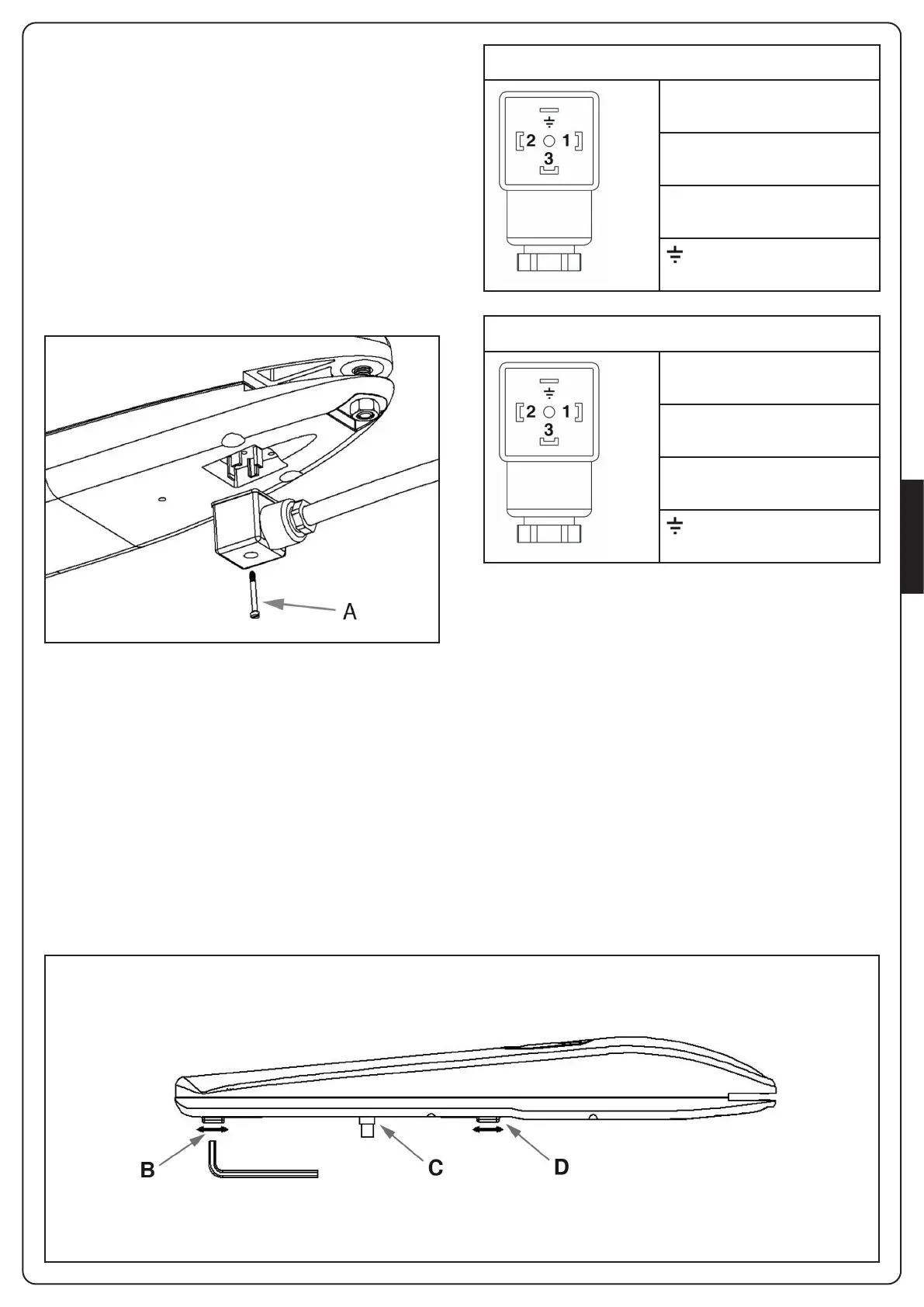

O motor é fornecido com o conector montado.
Desmonte o conector desapertando o parafuso “A” e conecte os
cabos de acordo com o seguinte plano.
AJUSTE DO FIM DE CURSO
O fim de curso mecanico permite parar o portão onde desejar,
evitando que o o portão atinga os mecanicos de paragem.
• Coloque o motor em funcionamento manual (FIG.6).
• Desaperte o parafuso no fim de curso (B).
• Mova o portão até á posição desejada.
• Coloque o fim de curso perto do pino deslizante (C), como um
bloco.
• Aperte o parafuso com firmeza.
• Coloque o motor no funcionamento automatico (FIG.7).
m Atençaõ: O motor vem com um fim de curso para
colocado para a posição de abertura. É possivel comprar um
fim de curso para a posiçao de fecho, listado no catálogo
V2.
STARK3-24V
1 - MOTOR (+)
2 - MOTOR (-)
3 - NÃO USADO
- TERRA
STARK3-230V
1 - FASE 1
2 - FASE 2
3 - COMUM
- TERRA
FIG.8
FIG.9
Para verificar as conexões, a direção de rotação do motor,
o deslocamento de fase do movimento da folha e o ajuste
da chave limitadora, consulte o manual de instruções da
unidade de controle.
