9. SEGNALAZIONE DEI LED

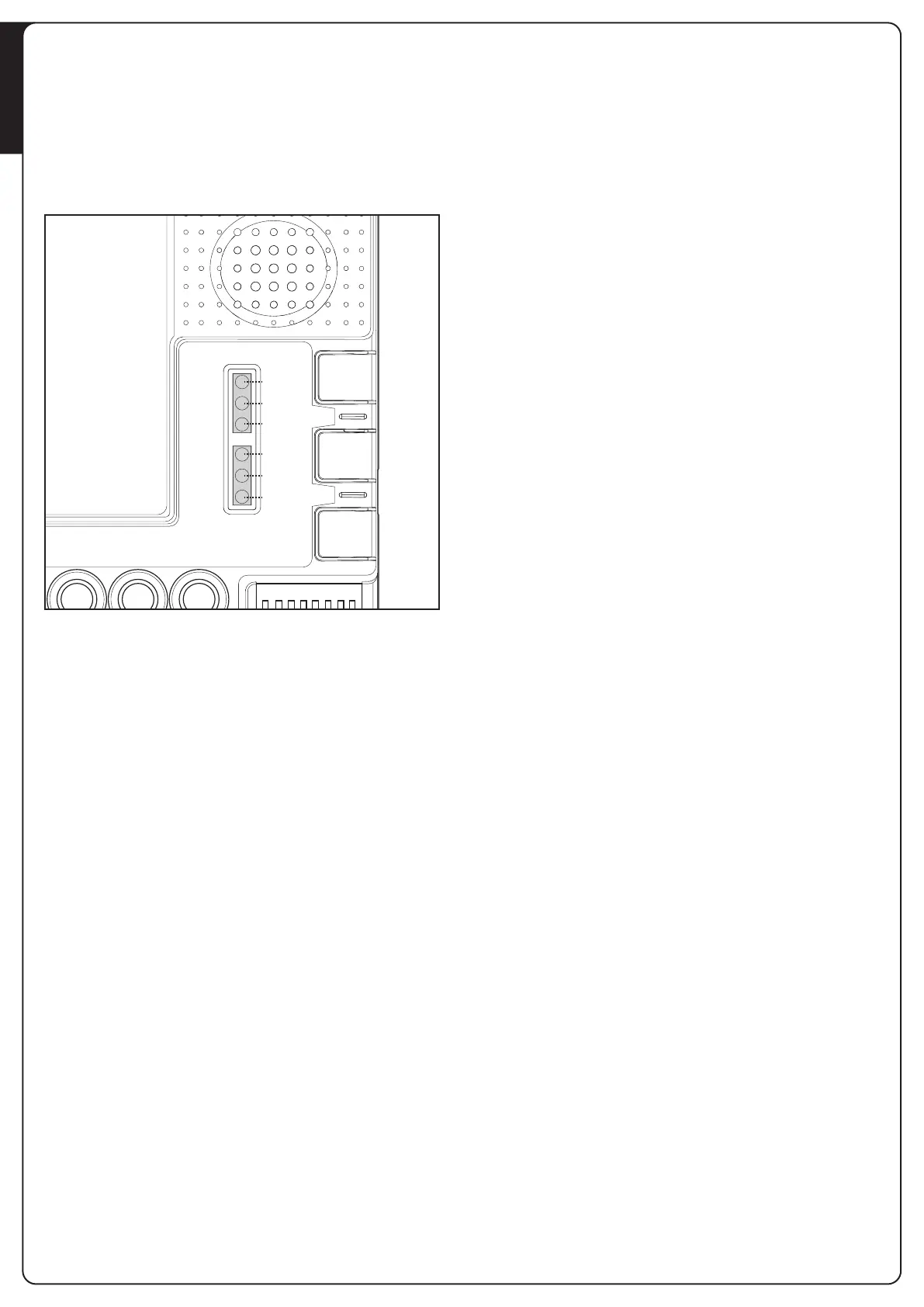

La centrale dispone di 6 led di segnalazione. A centrale alimentata
(se non è attiva la protezione della centrale) il led giallo “set”
lampeggia per 5 secondi e, se tutto è collegato correttamente, si
accendo fissi i led verdi “photo” e “stop” per segnalare che i due
contatti di sicurezza sono chiusi.
Il led giallo “set” è dedicato esclusiavamente alle programmazioni.
EL
1 2 3 4 5 6 7 8
C
M
VH
VRE F
VL
PH 01
PH 02
GND
+ VA
GS I
OL 1
CL 1
OL 2
CL 2
ST R
GND
GND
ST P
PED
ANT
GND
AUX
C
M
N L
HAZ
TRANSF
PRI M
START
RADIO
SET
ERROR
STOP
START
RADIO
SET
9.1 - LED DI SEGNALAZIONE STATO INGRESSI
Le seguenti segnalazioni fanno riferimento alla centrale in stand
by, cioè alimentata e inattiva per 12 secondi (non durante le fasi di
programazione).
LED VERDE PHOTO:
- è acceso fisso se i contatti PHO1 e PHO2 sono chiusi
- è spento se almeno uno dei contatti PHO1, PHO2 è aperto
LED VERDE STOP
- è acceso fisso se il contatto STOP è chiuso
- è spento se il contatto STOP è aperto
LED VERDE START
- è acceso fisso se il contatto START è chiuso
- è spento se il contatto START è aperto
LED ROSSO RADIO
- lampeggia alla ricezione di un comando con trasmettitore
- a centrale in stand by è spento
9.2 - LED DI SEGNALAZIONE ERRORI
LED ROSSO “ERROR”:
Il led rosso “error” segnala eventuali errori che impediscono il
corretto funzionamento della scheda.
A centrale in stand by, il tipo di errore viene segnalato con una
serie di lampeggi a intervalli regolari (pausa di 1 secondo tra una
serie e la successiva) secondo lo schema seguente:
1 lampeggio: memoria interna alla scheda danneggiata
2 lampeggi: fototest delle sicurezze non superato. Vedi paragrafo
11.1 per risoluzione del problema
3 lampeggi: Richiesta la programmazione della corsa.
Vedi paragrafo 8
4 lampeggi: ingresso “PHO2” impostato come costa resistiva e
controllo non superato. Vedi paragrafo 11.3 per risoluzione del
problema
LED VERDE START:
Quando si preme il pulsante START sulla centrale o si invia un
comando via filo il led verde esegue tre lampeggi senza eseguire
la manovra, significa che è attivo il “blocco dei comandi via filo”:
vedi paragrafo 12.2.
LED VERDE START, ROSSO RADIO E GIALLO SET:
Quando si prova ad entrare in una qualsiasi programmazione, i
led set, radio e start eseguono tre lampeggi veloci significa che è
attiva la “protezione della centrale”.
Vedi paragrafo 13.1 per risoluzione del problema.
