ESPAÑOL
- 74 -
1 3 E
4
3
A
B
D
C
2
A
B
C
D
1
2
3
4

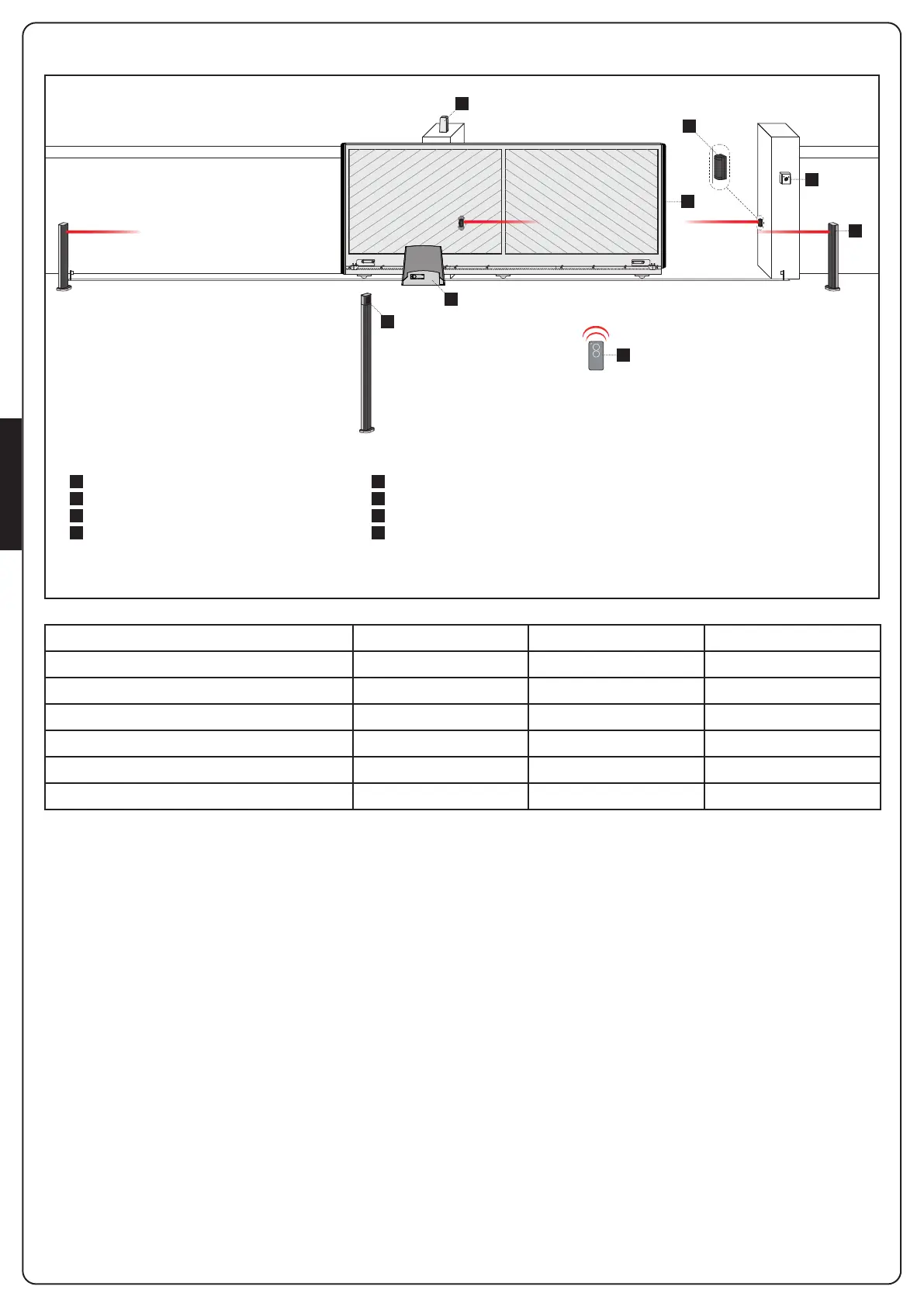

3.6 - ESQUEMA DE INSTALACIÓN
LONGITUD DEL CABLE < 10 metros de 10 a 20 metros de 10 a 20 metros
Alimentación 230V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Fotocélulas (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Fotocélulas (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Selector con llave 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Lámpara de señalización 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antena (integrada en la lámpara de señalización) RG174 RG174 RG174
Selector con llave
Fotocélulas con columnas
Selector digital vía radio de columna
Bandas de seguridad
Motorreductor
Emisor
Fotocélulas
Lámpara de señalización
COMPONENTES ACCESORIOS ADICIONALES
