V2 TORQ-A User Manual

ESPAÑOL
- 80 -

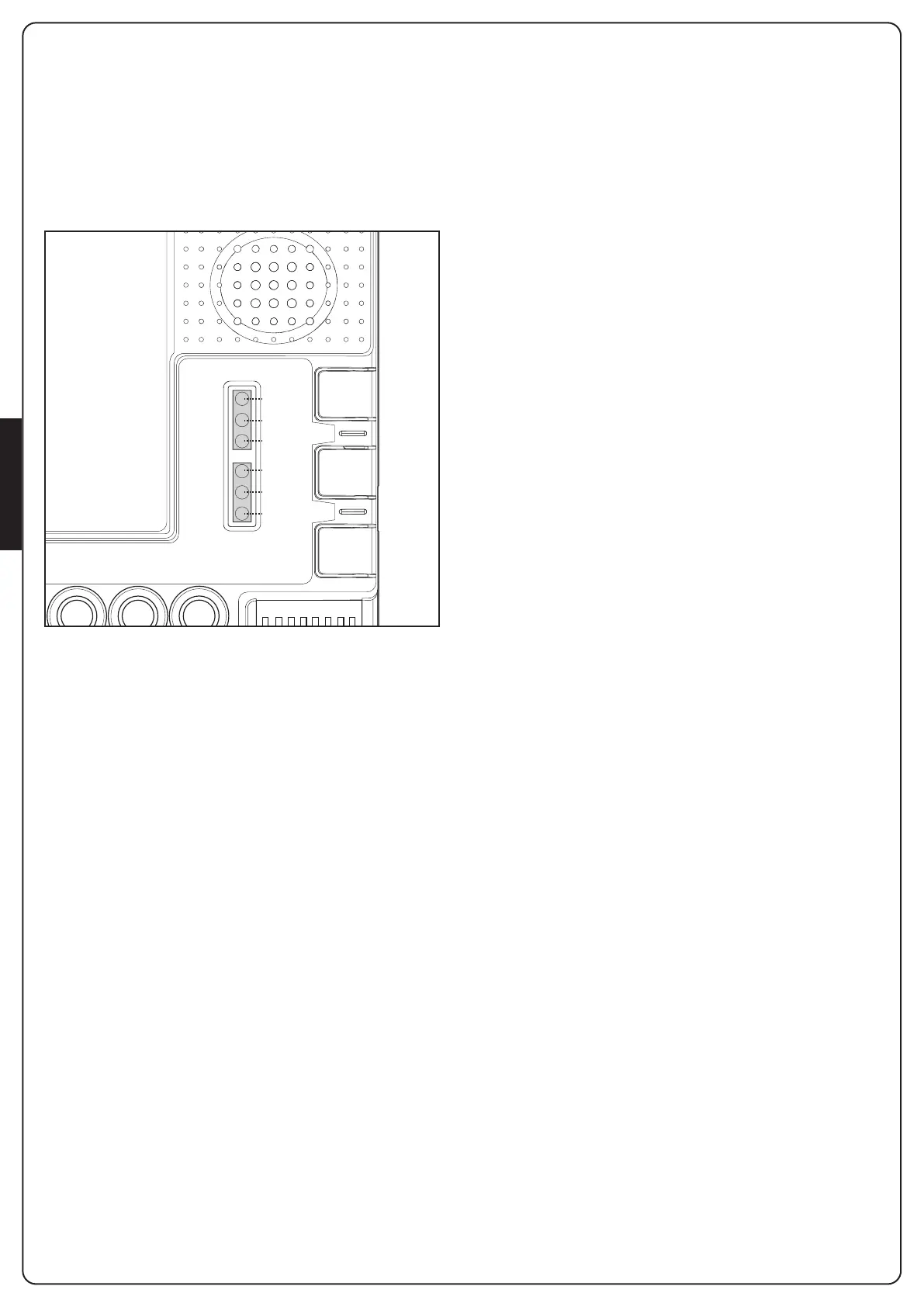

9. SEÑALES DE LOS LEDS
Con la central alimentada (si no está activa la protección de la
central) el led amarillo Set parpadea durante 5 segundos y, si todo
está conectado correctamente, se encienden de forma fija los
leds rojos “Photo” y “Stop” para indicar que los dos contactos de
seguridad están cerrados.
El led amarillo Set está reservado exclusivamente para las
programaciones.
EL
1 2 3 4 5 6 7 8
C
M
VH
VRE F
VL
PH 01
PH 02
GND
+ VA
GS I
OL 1
CL 1
OL 2
CL 2
ST R
GND
GND
ST P
PED
ANT
GND
AUX
C
M
N L
HAZ
TRANSF
PRI M
START
RADIO
SET
ERROR
STOP
START
RADIO
SET
9.1 - SEÑALES DE LOS LEDS
Los siguientes avisos se refieren a la unidad de control en stand
by; es decir, alimentada e inactiva durante 12 segundos (no
durante las fases de programación).
LED VERDE PHOTO:
- está encendido de forma fija si los contactos PHO1 y PHO2
están cerrados
- está apagado si por lo menos uno de los contactos PHO1,
PHO2 está abierto
LED VERDE STOP
- está encendido de forma fija si el contacto STOP está cerrado
- está apagado si el contacto STOP está abierto
LED VERDE START
- está encendido de forma fija si el contacto START está
cerrado
- está apagado si el contacto START está abierto
LED ROJO RADIO
- parpadea al recibir un accionamiento con transmisor V2
- con la unidad de control en stand by está apagado
9.2 - LED INDICADOR DE ERRORES
LED ROJO “ERROR”:
El LED rojo “error” identifica cualquier anomalía que no permite el
correcto funcionamiento de la tarjeta.
Cuando la central está en stand-by, la tipología de error está
señalizada por algunos destellos a intervalos irregulares (pausa de
1 segundo entre una serie y la otra) según lo esquema siguiente:
1 destello: Memoria interna de la tarjeta dañada
2 destellos: “fototest” de los dispositivos de seguridad no
superado. Véase la sección 11.1 para resolver el problema
3 destellos: Petición de la programación de la carrera.
Véase la sección 8
4 destellos: Entrada “PHO2” configurada como borde resistivo
y control no superado. Véase la sección 11.3 para resolver el
problema
LED VERDE START:
Si al presionar START en la tarjeta o al enviar un mando por cable
el led verde parpadea tres veces sin efectuar la maniobra, querrá
decir que está activo el “bloqueo de los mandos por cable”: véase
la sección 12.2.
LED VERDE START, ROJO RADIO Y AMARILLO SET:
Si al intentar entrar en cualquiera de las programaciones, los leds
set, radio y start parpadean tres veces rápidamente, quiere decir
que está activa la “protección de la unidad de control”.
Véase la sección 13.1 para resolver el problema.
