V2 TORQ-A - Conexiones Electricas

ESPAÑOL
- 76 -

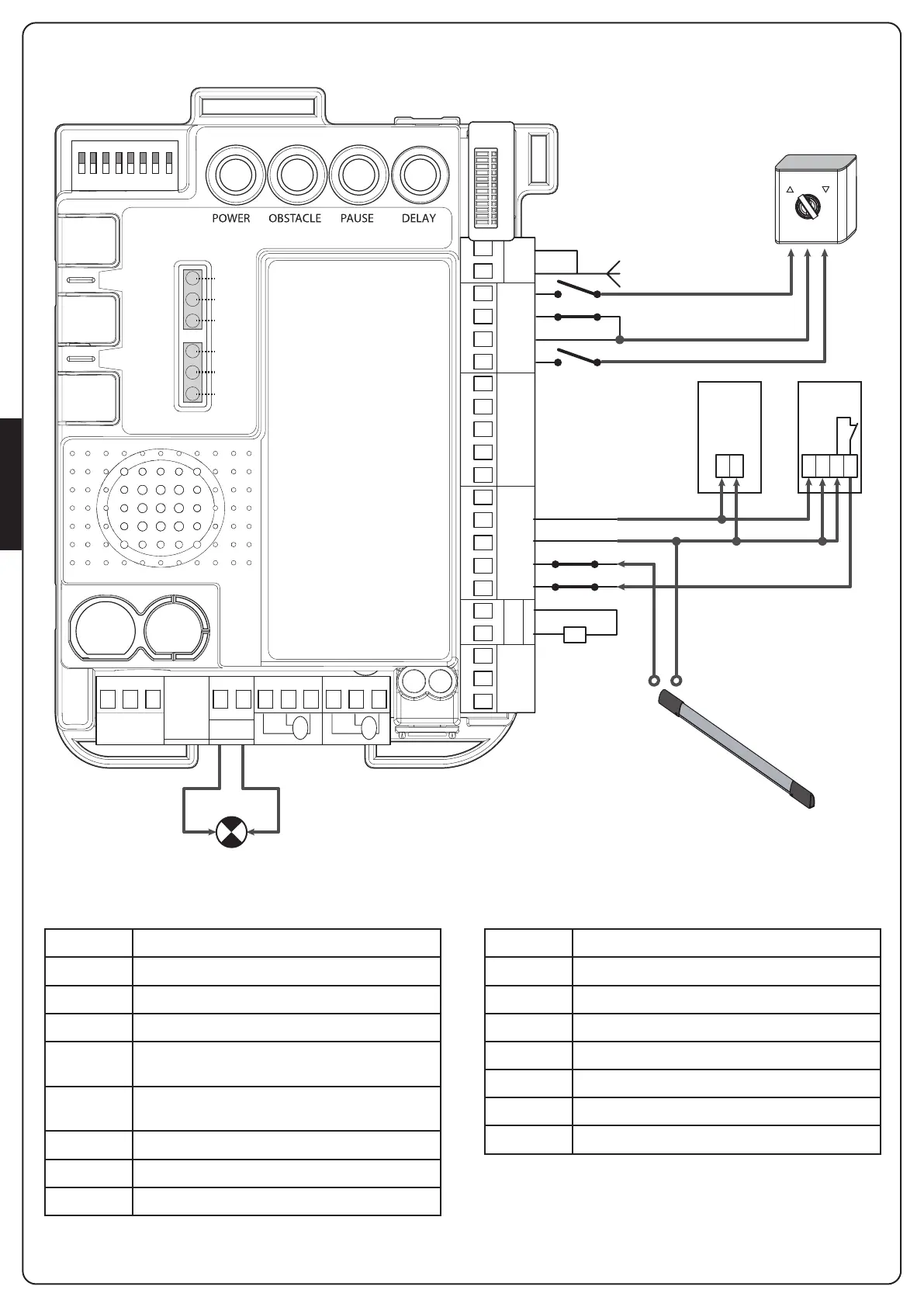

6 - CONEXIONES ELECTRICAS
EL
1 2 3 4 5 6 7 8
C
M
VH
VRE F
VL
PH 01
PH 02
GND
+ VA
GS I
OL 1
CL 1
OL 2
CL 2
ST R
GND
GND
ST P
PED
ANT
GND
AUX
C
M
NL
HAZ
START
RADIO
SET
ERROR
STOP
START
RADIO
SET
230V~ - Max.15W
TX RX
L Fase alimentación 230V
N Neutro alimentación 230V
HAZ lámpara de señalización 230Vac max 15W
AUX Contacto aux / cerradura eléctrica
PH 01 Fotocélula / borde de seguridad.
Contacto normalmente cerrado
PH 02 Fotocélula / borde de seguridad.
Contacto normalmente cerrado
GND Común de los terminales PH01 - PH02
+VA Alimentación nominal 24Vdc
GSI Positivo SPIA cancello (24Vdc, max3W)
OL 1 Interruptor de límite de apertura
CL 1 Interruptor limitador de cierre
ST R START: contacto normalmente abierto
GND Común de los terminales STR - STP - PED
ST P STOP: contacto normalmente cerrado
PED START PEATONAL: contacto normalmente abierto
ANT Malla antena
GND Central antena
