FRANÇAIS
- 49 -
3 - INSTALLATION DU MOTEUR

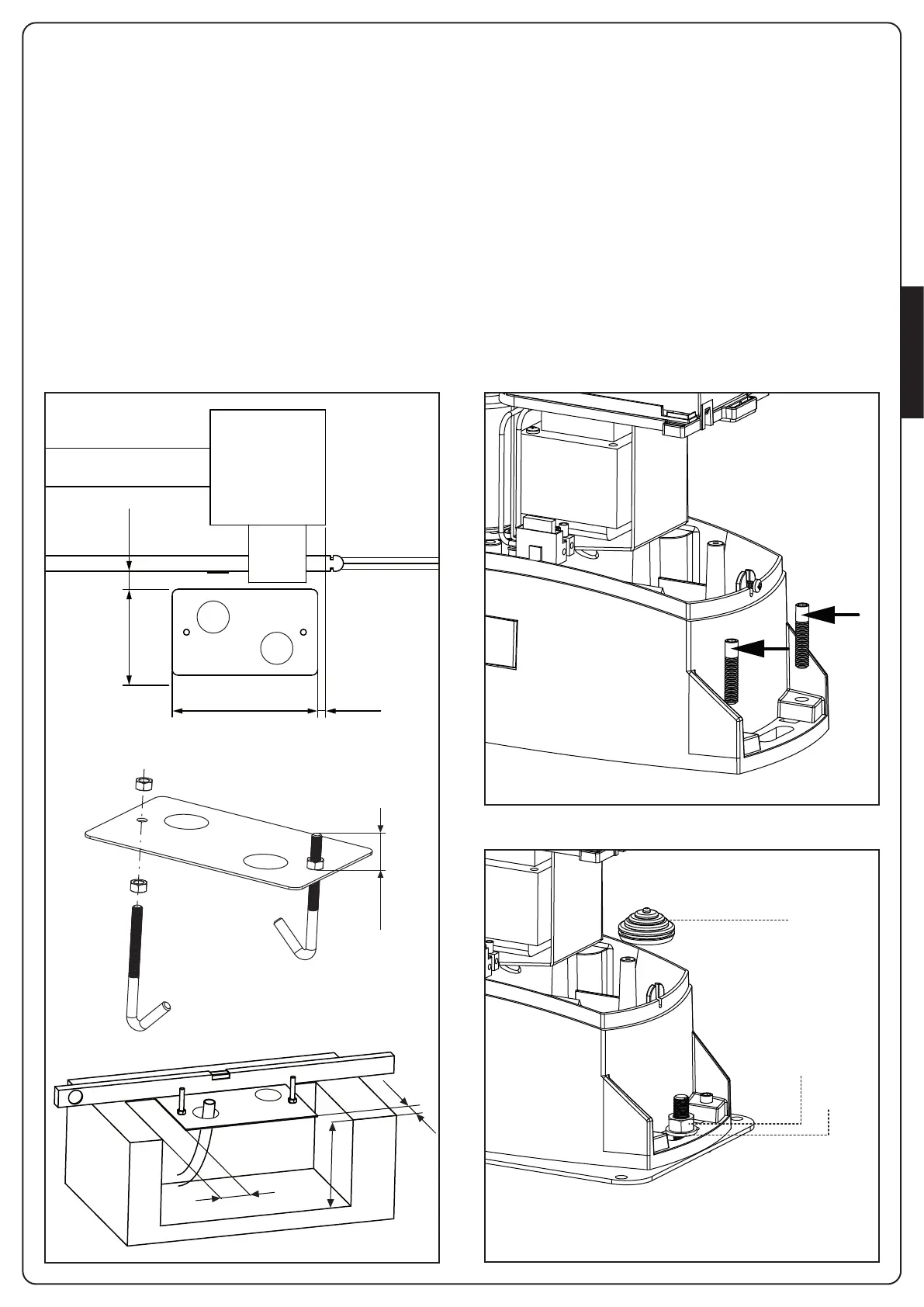

3.1 - POSITIONNEMENT DU MOTEUR
Pour une correcte installation de TORQ veuillez suivre
attentivement les instructions suivantes :
1. Prévoir un trou de fondation en utilisant comme référence les
mesures indiquées en illustration.
2. Prédisposer un ou plusieurs tubes pour le passage câbles
électriques.
3. Assembler les 2 agrafes sur la plaque d’ancrage et les fixer au
moyen des 4 écrous en dotation.
4. Effectuer la coulée de béton à l’intérieur de l’excavation et
positionner la plaque de fondation.
m ATTENTION : vérifier que la plaque soit parfaitement
de niveau et parallèle au portail.
5. Attendre la prise complète du béton.
6. Dévisser les 2 écrous qui tiennent la base reliée aux tires fonds
et positionner le moteur sur la plaque.
7. Insérer les quatre goujons avec les écrous relatifs dans les
logements respectifs. Régler les 4 goujons de manière que le
moteur soit parfaitement de niveau.
8. Vérifier que le moteur soit parfaitement parallèle au portail,
insérer les 2 rondelles R et visser légèrement les 2 écrous D
m ATTENTION : Percer le joint G pour faire passer les
câbles à connecter à la centrale. Percer le joint pour faire
passer les câbles à relier à l’armoire de commande en
limitant les dimensions des trous afin d’éviter l’entrée
d’insectes et d’autres petits animaux.
min 60mm
10cm
30cm
10cm
37 mm177 mm
20 mm325 mm
D
R
G
