V2 TORQ-A User Manual

FRANÇAIS
- 54 -

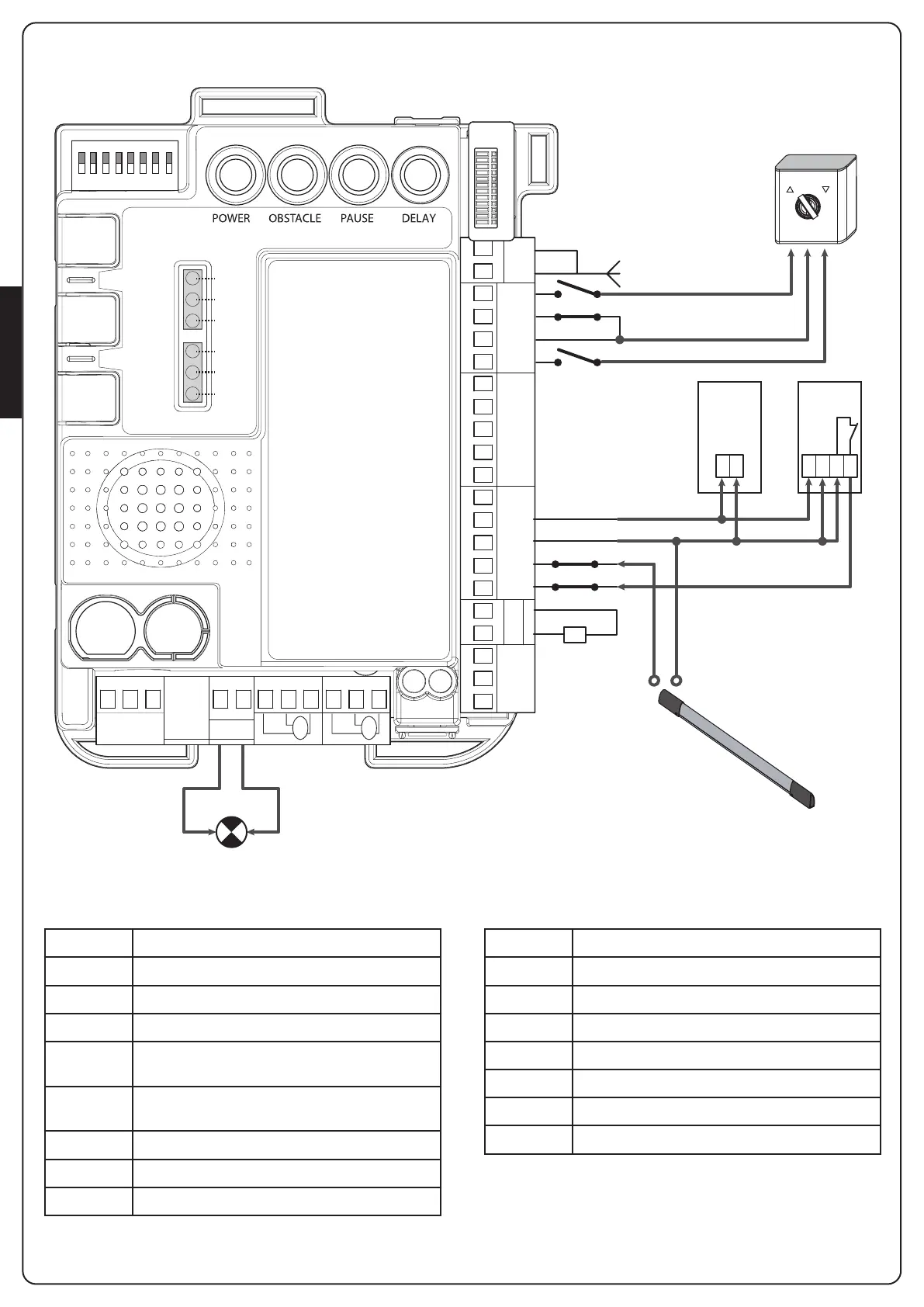

6 - CONNEXIONS ELECTRIQUES
EL
1 2 3 4 5 6 7 8
C
M
VH
VRE F
VL
PH 01
PH 02
GND
+ VA
GS I
OL 1
CL 1
OL 2
CL 2
ST R
GND
GND
ST P
PED
ANT
GND
AUX
C
M
NL
HAZ
START
RADIO
SET
ERROR
STOP
START
RADIO
SET
230V~ - Max.15W
TX RX
L Phase alimentation 230V
N Neutre alimentation 230V
HAZ Clignotant 230Vac max 15W
AUX Contact AUX/ serrure électrique
PH 01 Cellule photoélectrique / bord de sécurité.
Contact normalement fermé
PH 02 Cellule photoélectrique / bord de sécurité.
Contact normalement fermé
GND Commun des bornes PH01 - PH02
+VA Puissance nominale 24Vdc
GSI Indicateur de porte positif (24Vdc, max3W)
OL 1 Fin de course d'ouverture
CL 1 Fin de course fermeture
ST R START: contact normalement ouvert
GND Commun des bornes STR - STP - PED
ST P STOP: contact normalement fermé
PED PIEDESTRIAN START: contact normalement ouvert
ANT Masse d'antenne
GND Signal d'antenne
