- 17 -

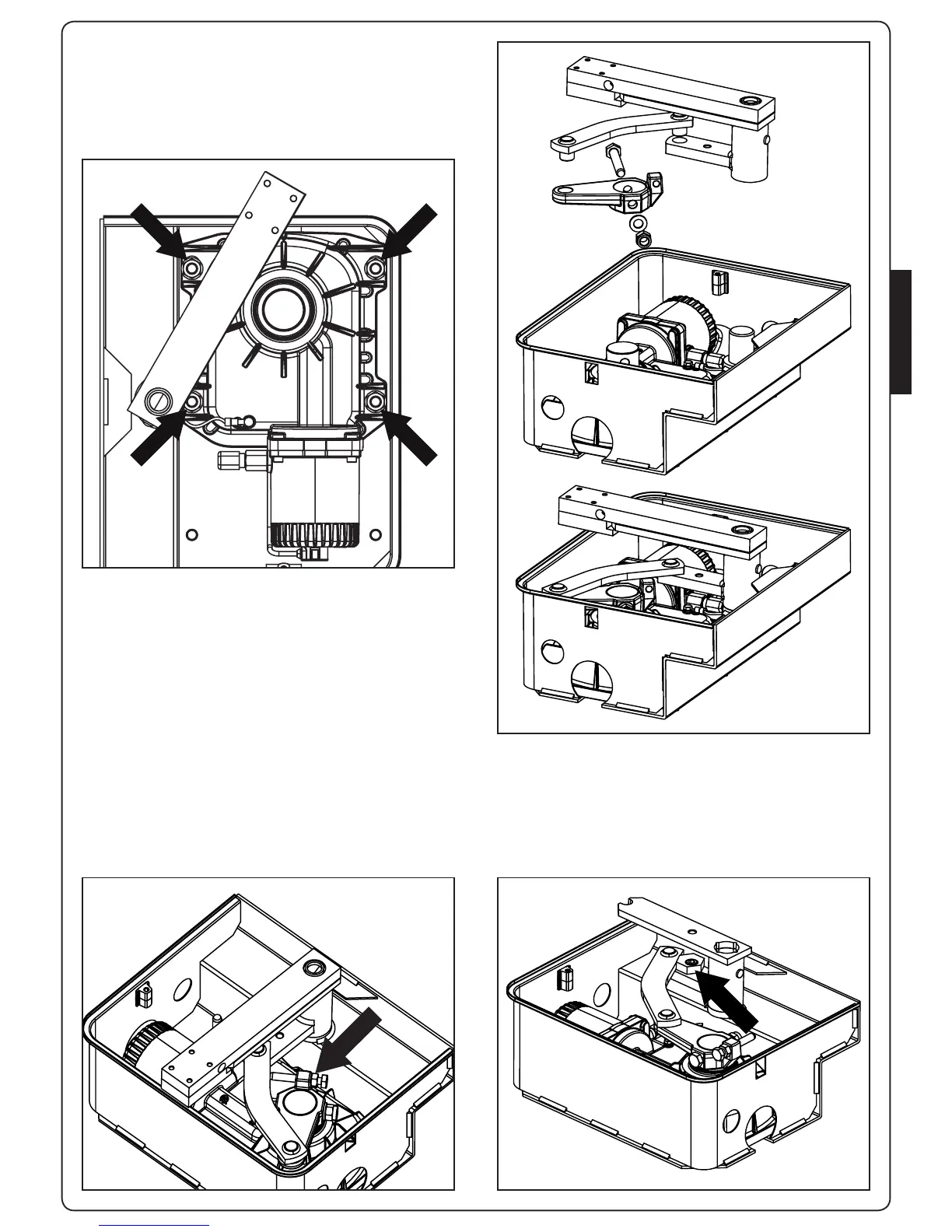

MISE EN PLACE DU MOTORÉDUCTEUR
1. Placer le motoréducteur à l’intérieur de la caisse de fondation.
2. Fixer le motoréducteur à la caisse de fondation en serrant
les 4 écrous.
INSTALLATION DES ARRÊTS DE FIN DE COURSE
1. Mettre le portail en position de maximum fermeture, donc
monter les vis de fin de course comme reporté dans la figure.
2. Mettre le portail en position de maximum ouverture, donc
monter l’écrou de fin de course comme reporté dans la figure
et serrer la vis.
3. Monter la bielle moteur sur l’arbre moteur et fixer la vis avec
le relatif écrou autobloquant.
4. Raccorder la bielle moteur au à la bride de commande à l’aide
du levier à l’état plié.
5. Raccorder le moteur à la boîte de commande suivant les
indications indiquées dans le paragraphe suivant.
