OPERACIONES PRELIMINARES
La nueva serie de operadores VULCAN ha sido estudiada
para automatizar cancelas batientes pesadas hasta 800 Kg,
con longitud de hoja hasta 3m según las versiones (ver tabla
características técnicas).
Antes de proceder con la instalación, es fundamental asegurarse
de que vuestra cancela abra y cierre libremente y verificar los
siguientes puntos:
• Bisagras y pernios en estado óptimo y oportunamente
lubricados.
• Ningún obstáculo debe impedir el movimiento.
• Ningún roce entre el suelo y las hojas.
• Deben instalarse unos topes de final de carrera dentro de la
caja de cimentación (véase apartado INSTALACIÓN DE LOS
TOPES DE FINAL DE CARRERA)

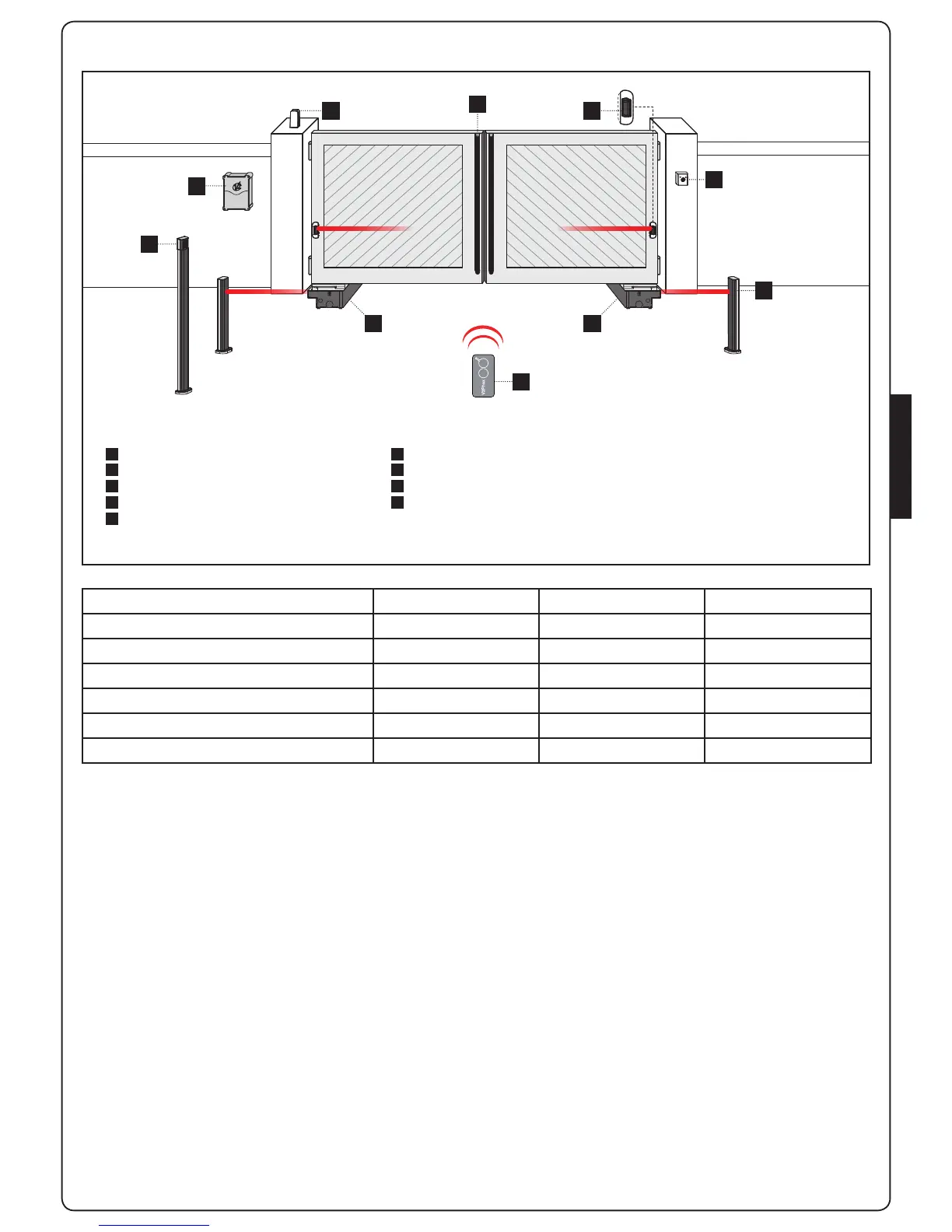

ESQUEMA DE INSTALACIÓN
1 1
2
4
3
C
5
D
A
B
LONGITUD DEL CABLE < 10 metros de 10 a 20 metros de 10 a 20 metros
Alimentación 230V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Fotocélulas (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Selector con llave 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Fotocélulas (RX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Lámpara de señalización 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antena (integrada en la lámpara de señalización) RG174 RG174 RG174
A
B
C
D
1
2
3
4
5
Selector con llave
Fotocélulas con columnas
Selector digital vía radio de columna
Bandas de seguridad
Motorreductor
Emisor
Cuadro de maniobras
Fotocélulas
Lámpara de señalización
COMPONENTES ACCESORIOS ADICIONALES
