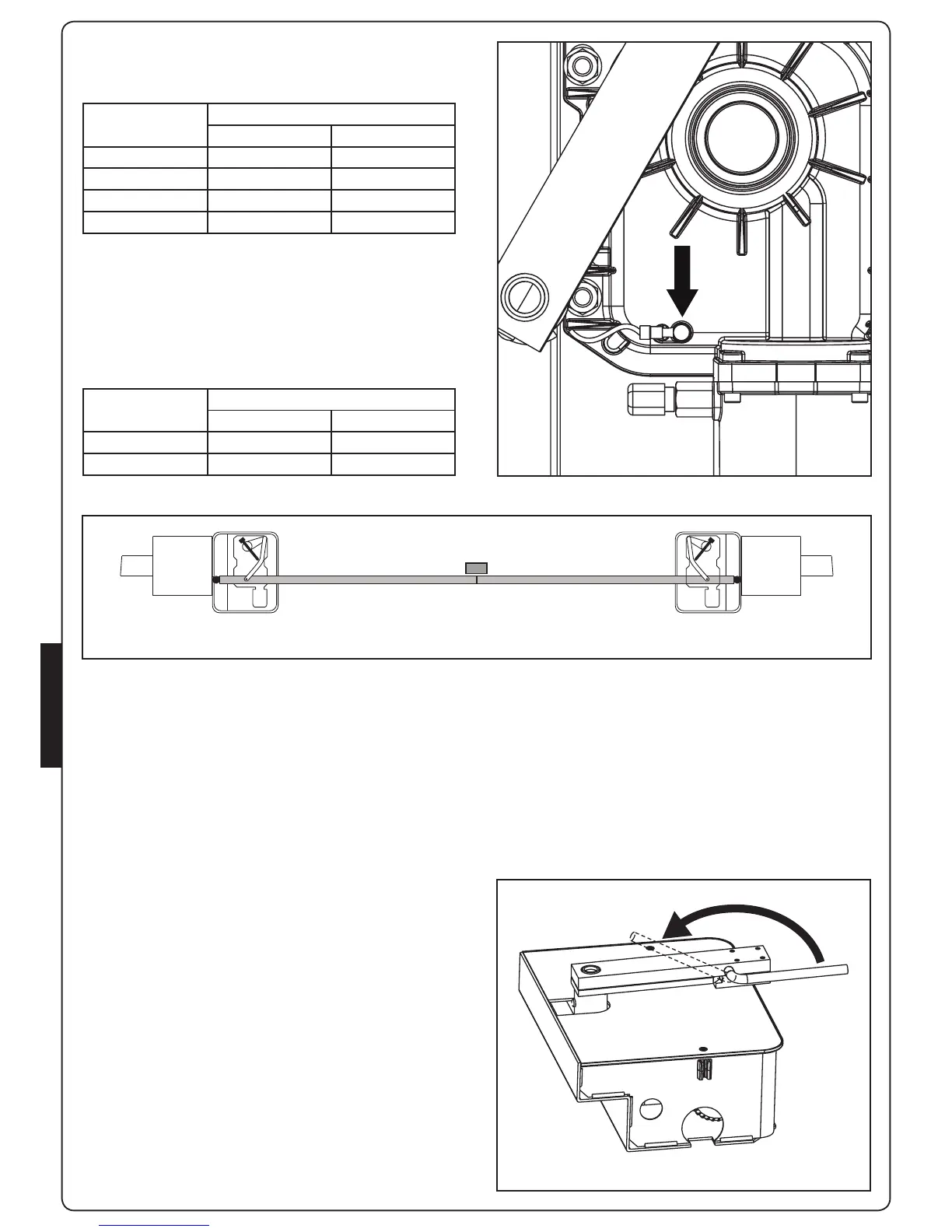

- 36 -
m ACHTUNG: stets das Erdungskabel an das
Erdungssystem des Versorgungsnetzes anschließen. Dazu
das spezielle in der Abbildung aufgeführte Faston und ein
Kabel mit Mindestquerschnitt von 2,5 mm
2
verwenden
VULCAN-24V
ELEKTRISCHE ANSCHLÜSSE
VULCAN-230V / VULCAN-120V
ANSCHLUSS DES ENCODERS
Beziehen Sie sich für den Anschluss der Encoder auf das
Handbuch des Steuergeräts.
m ACHTUNG: Für den Betrieb der Encoder ist es
unerlässlich, dass die Endschaltersperren im Innern des
Kastens korrekt installiert sind.
m ACHTUNG: benutzen Sie für den Durchgang der
Sensorenkabel NICHT den Kanal, in dem die Motorenkabel
durchlaufen.
m ACHTUNG: eventuelle Verlängerungen der
Verkabelung dürfen nur mit einem mit Polyethylen
ummantelten 4x0,22-Kabel durchgeführt werden.
m ACHTUNG: Kontaktlitze am gemeinsamen
Zubehörleiter anschließen [COM (-)]. Sicherstellen, dass die
Masse der Zubehörstromversorgung an den gemeinsamen
Zubehörleiter angeschlossen ist.
MOTOR
STEUERUNG
Motor DX Motor SX
GELB - GRÜN GND GND
GRAU GEMEINSAM GEMEINSAM
SCHWARZ ÖFFNUNG SCHLIEßEN
BRAUN SCHLIEßEN ÖFFNUNG
MOTOR
STEUERUNG
Motor DX Motor SX
BLAU + -
BRAUN - +
SX DX
NOTFALLFREIGABE
Bei elektrischem Stromausfall kann man durch Betätigen des
Motors die mechanische Freigabe des Tors bewirken.
Mitgelieferten Freigabehebel einführen und gegen den
Uhrzeigersinn um 180° drehen.
Die Wiederherstellung des Automatismus erfolgt automatisch
beim nächsten Betätigen des Motors.
