- 35 -

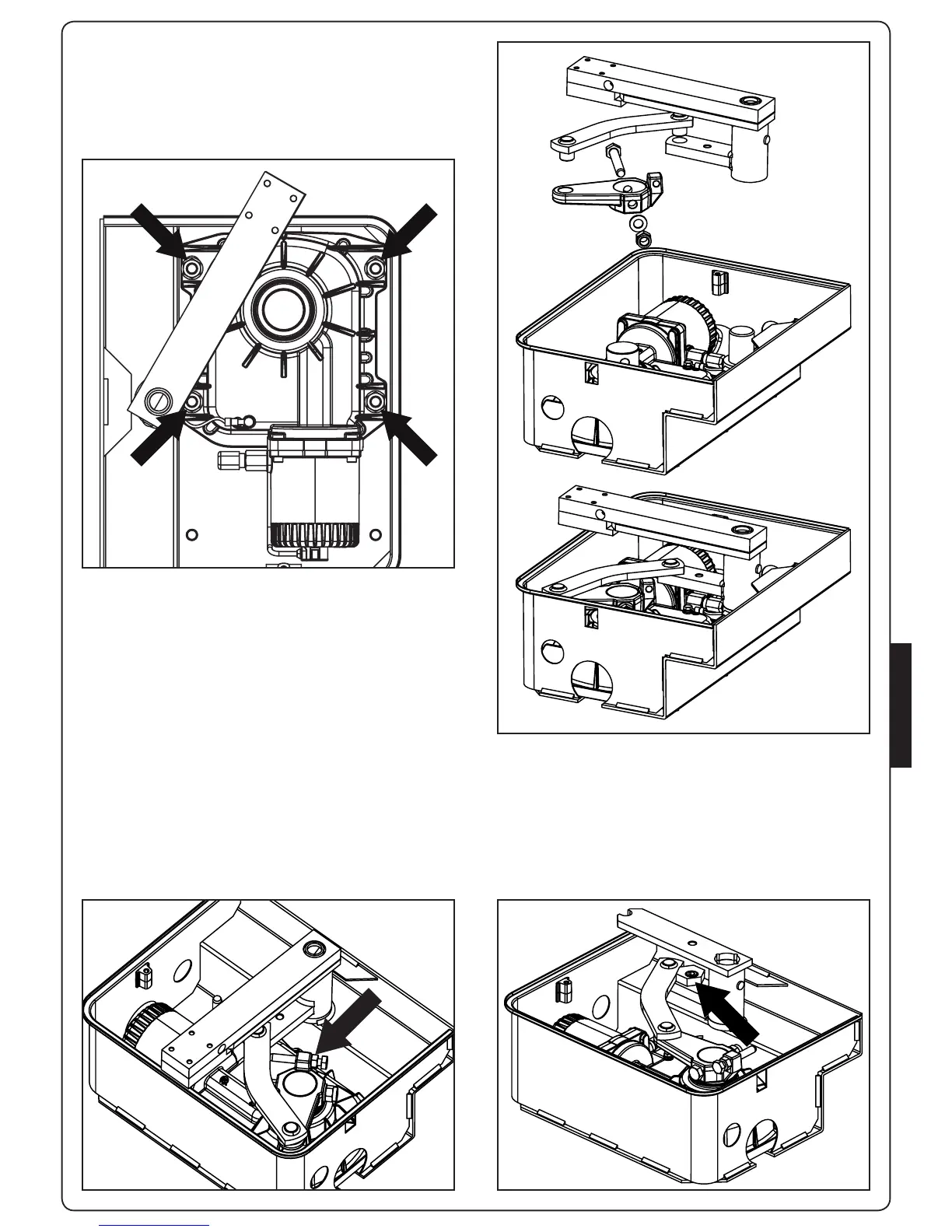

INSTALLATION DES GETRIEBEMOTORS
1. Getriebemotor im Inneren des Fundamentkastens positionieren.
2. Getriebemotor am Fundamentkasten durch Anziehen der
4 Muttern befestigen.
INSTALLATION DER FESTSTELLER AM
ENDANSCHLAG
1. Tor auf maximale Schließposition stellen, dann die
Endanschlagsschraube wie in der Abbildung aufgeführt
montieren.
2. Tor auf maximale Öffnungsposition stellen, dann die
Endanschlagsmutter wie in der Abbildung aufgeführt
montieren und die Schraube festziehen.
3. Die Pleuelstange des Motors an die Motorwelle montieren und
die Schraube mit der selbstblockierenden Mutter festziehen.
4. Die Pleuelstange des Motors mit dem Steuerbügel durch
Biegen des Hebels verbinden.
5. Den Motor unter Befolgung der in nachfolgendem Abschnitt
aufgeführten Hinweise an die Steuerung anschließen.
