- 18 -

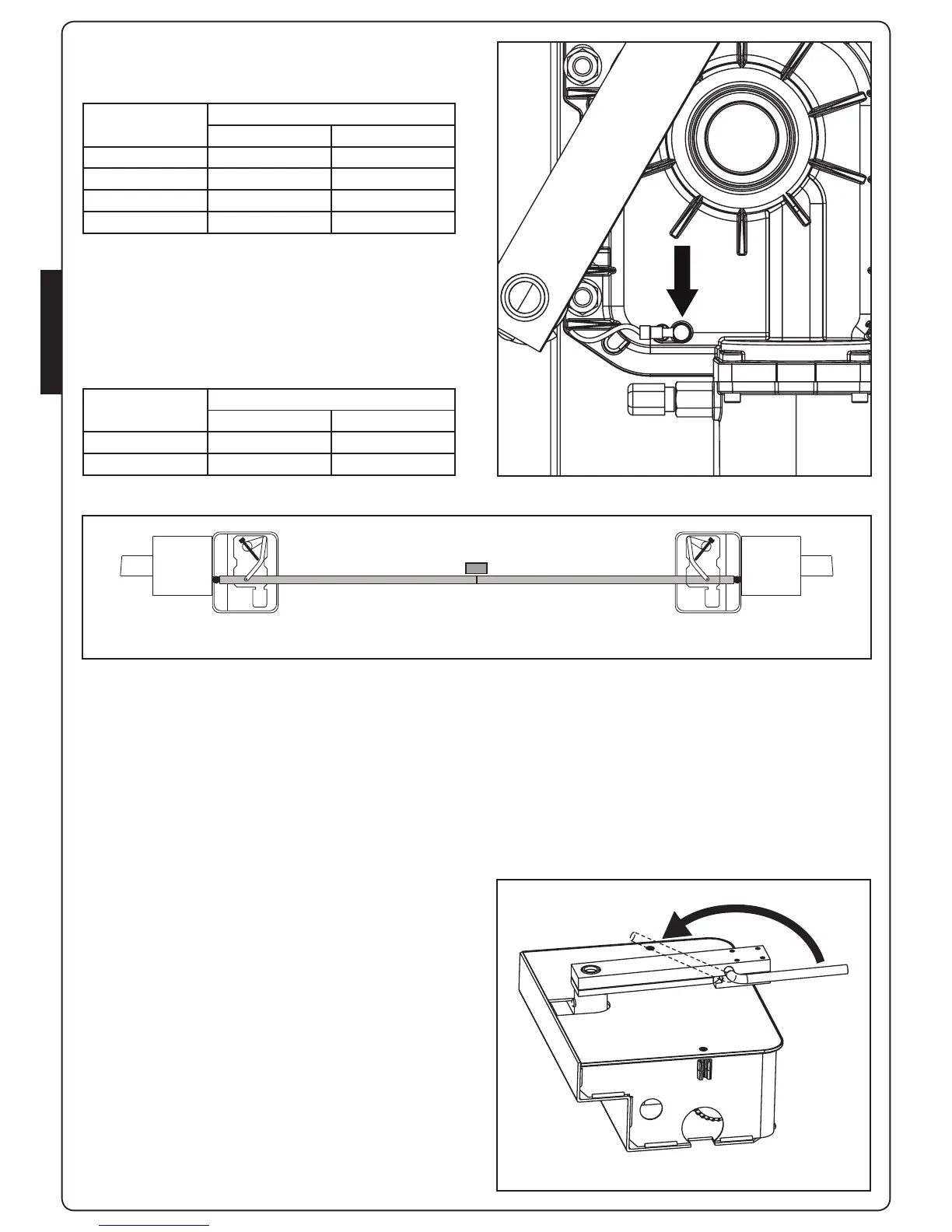

m ATTENTION: Relier toujours le câble de terre au
système de terre du réseau d’alimentation. Utiliser la
plaquette “Faston” prévue indiquée dans figure et un câble
avec section minimum de 2,5 mm
2
VULCAN-24V
CONNEXIONS ÉLECTRIQUES
VULCAN-230V / VULCAN-120V
BRANCHEMENT DE L’ENCODEUR
Pour le branchement des encodeurs, se référer au manuel de la
centrale de commande.
m ATTENTION : Pour le fonctionnement des encodeurs, il
est indispensable que les arrêts de fin de course à l’intérieur
de la caisse soient correctement installés.
m ATTENTION : pour le passage des câbles des capteurs,
NE PAS utiliser la goulotte dans laquelle passent les câbles
des moteurs.
m ATTENTION: des éventuels rallonges des câbles
doivent être effectuées seulement avec un câble 4x0,22
blindé avec gaine en polyéthylène
m ATTENTION: brancher le tresse de blindage gaina au
commun accessoires. Vérifier que la masse de l’alimentation
des accessoires soit connectée au commun accessoires.
Câble moteur
ARMOIRE DE COMMANDE
Moteur DX Moteur SX
JEUNE - VERT GND GND
GRIS COMMUN COMMUN
NOIR OUVERTURE FERMETURE
MARRON FERMETURE OUVERTURE
Câble moteur
ARMOIRE DE COMMANDE
Moteur DX Moteur SX
BLEU + -
MARRON - +
SX DX
DÉVERROUILLAGE D’URGENCE
En cas d’absence de courant électrique, le portail peut être
également déverrouillé mécaniquement en agissant sur le moteur.
Insérer le levier de déblocage déjà fourni et tourner de 180° dans
le sens anti-horaire.
Le rétablissement de l’automation arrivera automatiquement lors
du premier actionnement du moteur.
