- 23 -

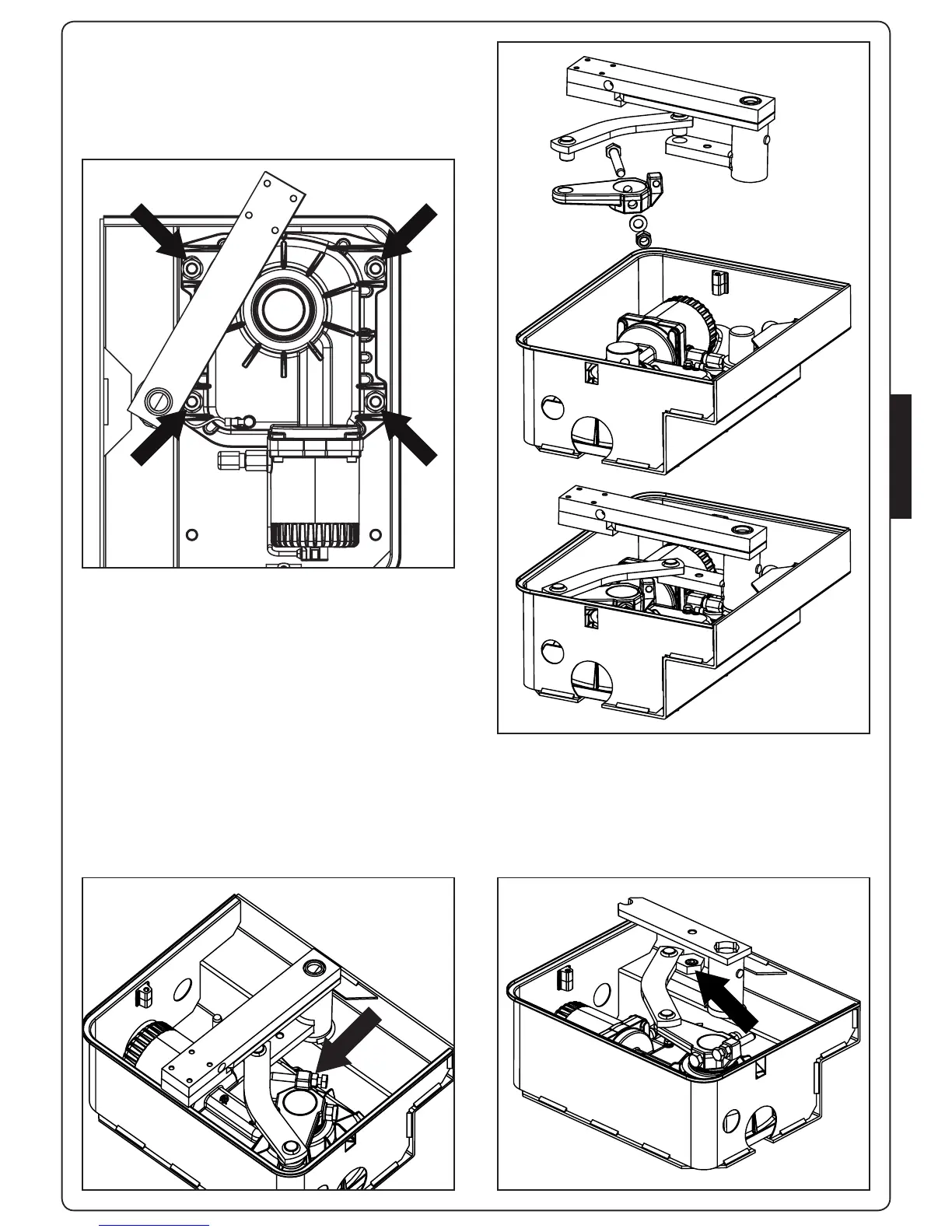

INSTALACIÓN DEL MOTORREDUCTOR
1. Coloque el motorreductor en el interior de la caja de cimiento.
2. Fije el motorreductor a la caja de cimentación apretando los
cuatro dados.
INSTALACIÓN DE LOS TOPES DE DETENCIÓN
1. Lleve la cancela a su máxima posición de cierre, por lo que
debe montar el tornillo del tope como se presenta en la
FIGURA.
2. Lleve la cancela a su posición de máxima apertura, por lo que
debe montar el dado del tope como se presenta en la figura y
apriete el tornillo.
3. Monte la biela del motor sobre el árbol del motor y fije los
tornillos con el correspondiente dado auto bloqueante.
4. Conecta la biela del motor a la abrazadera de mando mediante
la palanca plegada.
5. Conecte el motor a la centralita de mando siguiendo las
indicaciones reportadas en el siguiente párrafo.
