- 33 -
VORBEREITNDE ARBEITSSCHRITTE
Die neue Serie von Antrieben VULCAN ist „geboren“ um
Flügeltore bis 800 Kg und mit Tor-Flügeln bis 3 Meter Länge zu
führen. (Bitte sehen Sie in die Tafel mit den technischen Daten).
Vor der Installation muss sichergestellt werden, dass sich das
Tor hindernisfrei öffnen und schließen lässt, ferner ist es auf
folgendeVoraussetzungen zu prüfen:
• Angeln und Stifte müssen sich in einwandfreiem Zustand
befinden und hinreichend geschmiert sein.
• Kein Hindernis darf die Bewegung beeinträchtigen.
• Es darf keine Reibung zwischen den Torflügeln und dem Grund
bestehen.
• Die Endschaltersperren müssen im Innern des
Fundamentkastens installiert werden. (siehe Abschnitt
INSTALLATION DER ENDSCHALTERSPERREN)

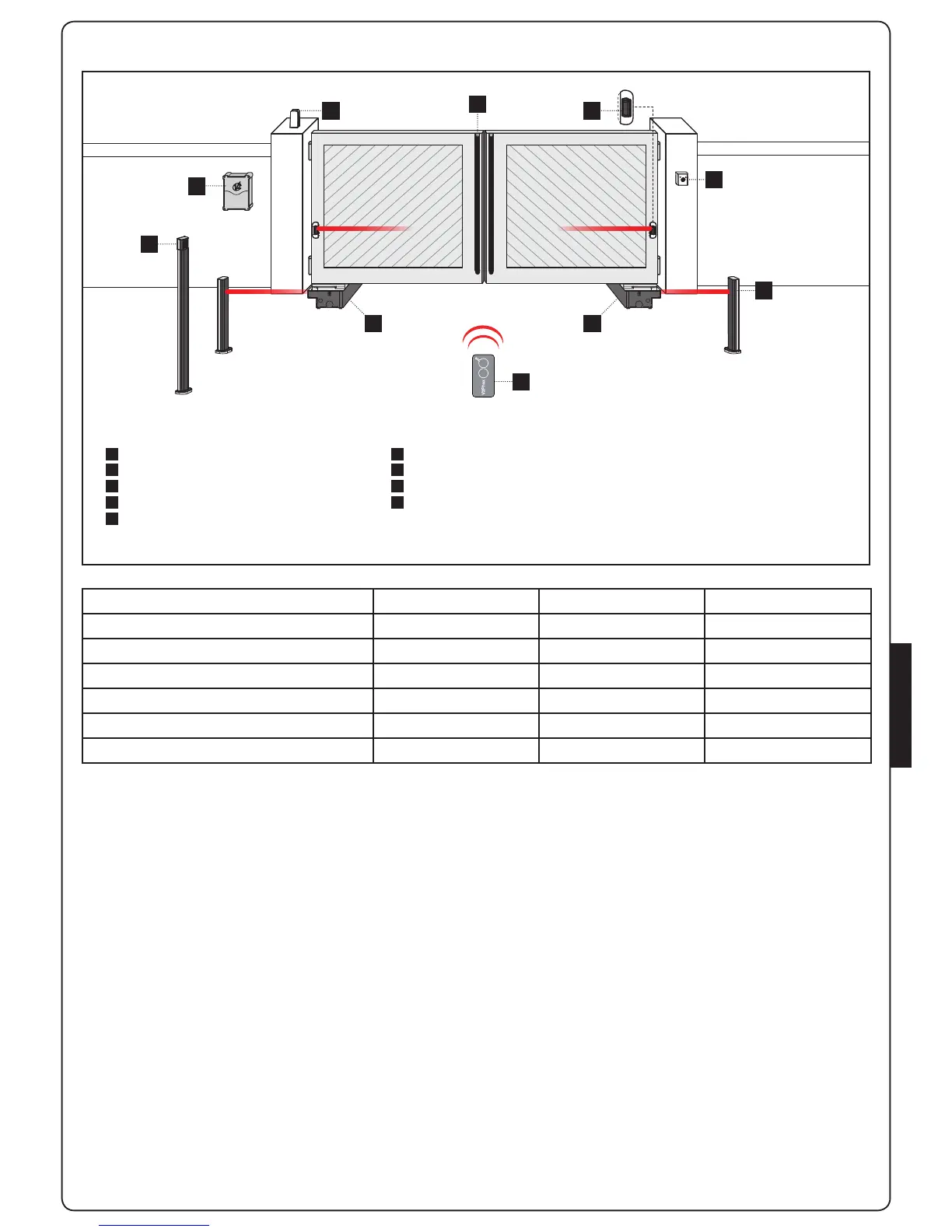

INSTALLATIONSPLAN
1 1
2
4
3
C
5
D
A
B
KABELLÄNGE < 10 Meter von 10 bis 20 Meter von 20 bis 30 Meter
Spannungsversorgung 230V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Fotozellen (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Schlüsselschalter 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Fotozellen (RX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Blinklicht 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antenne (im Blinklicht eingebaut) RG174 RG174 RG174
A
B
C
D
1
2
3
4
5
Schlüsselschalter
Fotozellen auf Säule
Funk-Codetaster, auf Säule
Sicherheitskontaktleisten
Schiebetorantrieb
Handsender
Steuerung
Fotozellen
Blinklicht
BAUTEILE ZUSATZZUBEHÖR
