10 Notice d'emploi Ballon d'eau chaude sanitaire électrique VEN 5/6 U und O (plus) 0020129648_02
1
2
140
100
e
b a
c
5
3
4
R 3/8
70
d

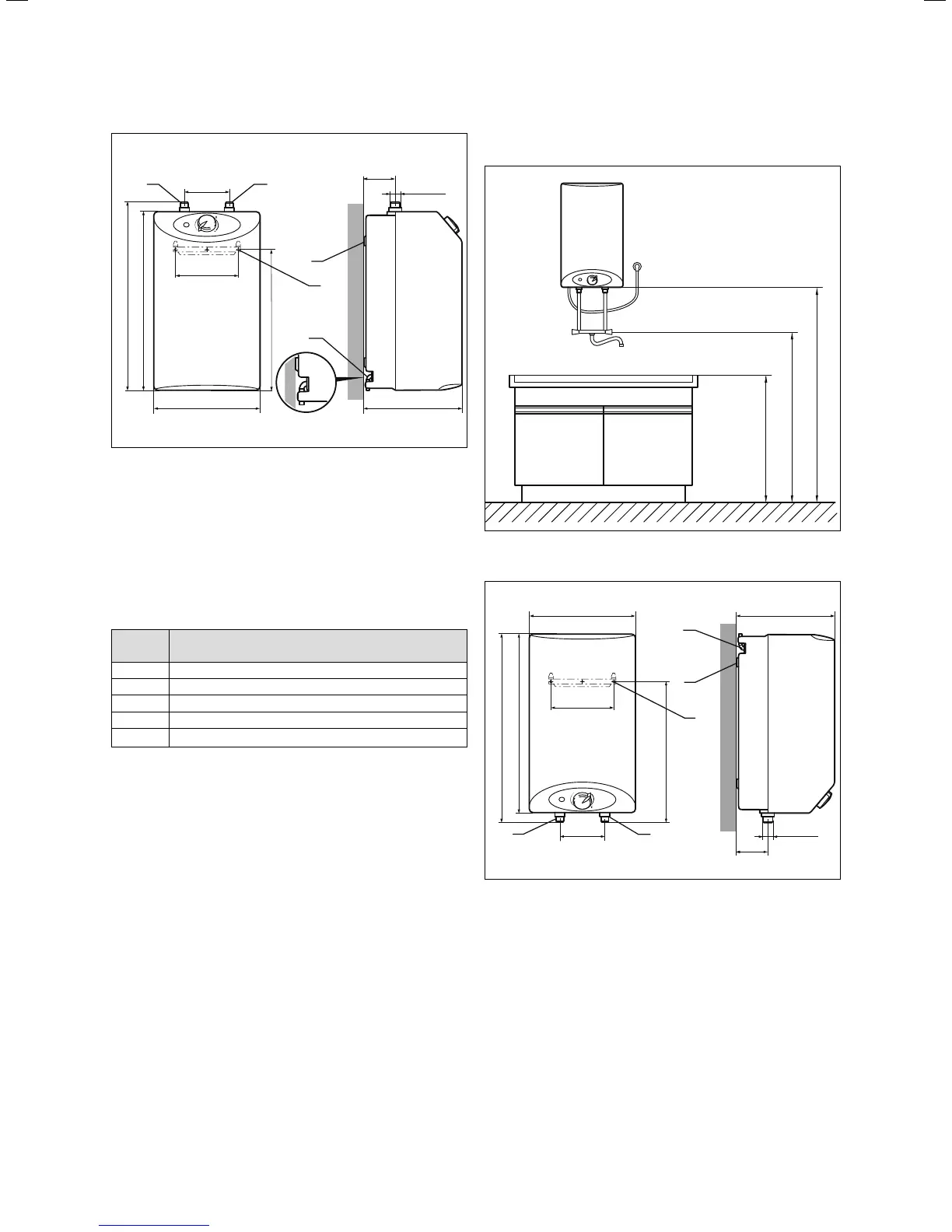

Fig. 4.3 Dimensions de l’appareil et des raccords - appareil
sous évier
Légende
1 Raccord d'eau chaude
2 Raccord d'eau froide
3 Support
4 Traversée de câble ou raccord de câble
5 Ergots d'accrochage
Filetage pour tubes R 3/8 = 3/8“
Mesure VEN 5/6 U plus
a 418 mm
b 400 mm
c 240 mm
d 218 mm
e 316 mm
Tab. 4.2 Dimensions de l'appareil, appareil sous évier
Vous trouverez les dimensions dans Fig. 4.2, Fig. 4.3
et Tab. 4.2.
Appareil monté au-dessus du plan de travail
850
1200
1500
Fig. 4.4 Exemple d'installation - appareil monté au-dessus
du plan de travail
1
2
4
5
3
140
100
e
R 1/2
b
a
70
d c
Fig. 4.5 Dimensions de l’appareil et des raccords - appareil
monté au-dessus du plan de travail
Légende
1 Raccord d'eau chaude
2 Raccord d'eau froide
3 Support
4 Traversée de câble ou raccord de câble
5 Ergots d'accrochage
Filetage pour tubes R 1/2 = 1/2“
Vous trouverez les dimensions dans Fig. 4.4, Fig. 4.5
et Tab. 4.3.
4 Installation (par l'installateur spécialisé)
