Upute za rukovanje električnim akumulacijskim uređajem za toplu vodu VEN 5/6 U i O (plus) 0020129648_02 11
Mjere VEN 5/6 O plus
a 418 mm
b 400 mm
c 240 mm
d 218 mm
e335 mm
Tab. 4.3 Dimenzije nadstolnog uređaja
4.4 Instaliranje uređaja
b
Oprez!
Moguća šteta uslijed neprikladnih eleme-
nata za pričvršćavanje!
U slučaju nestručnog pričvršćavanja električ-
nog akumulacijskog uređaja za toplu vodu
može doći do predmetne štete i funkcionalnih
smetnji.
> Odaberite elemente pričvršćavanja (vijke,
tiple itd.) u skladu sa težinom električnog
akumulacijskog uređaja za toplu vodu i u
skladu sa osobinama zida.
> Električni akumulacijski uređaj za toplu vodu smije biti
montiran isključivo u okomitom rasporedu na verti-
kalni zid.

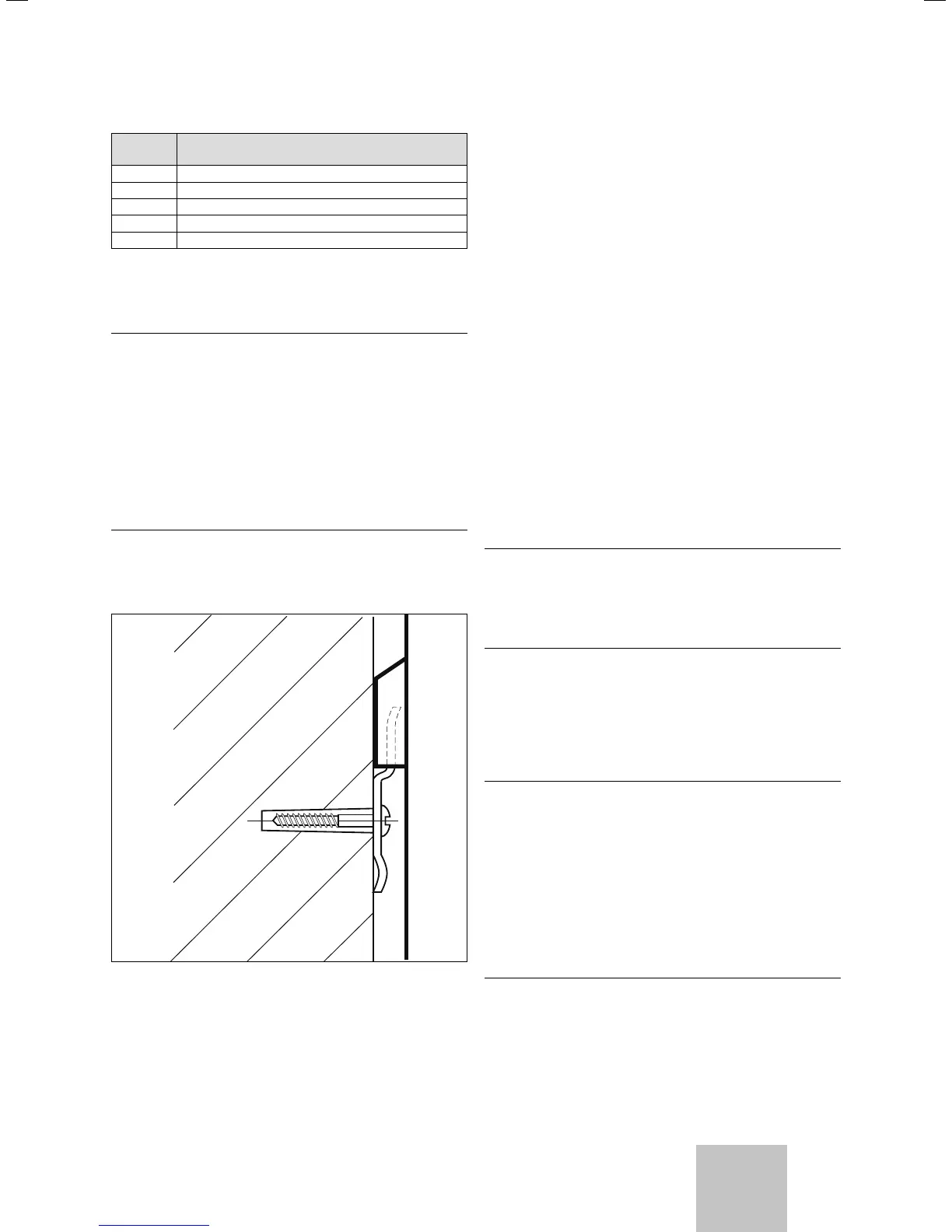

Sl. 4.6 Instaliranje uređaja
> Kao pomoćno sredstvo koristite zidni držač i zacrtajte
otvore za pričvršćavanje tako, da električni akumula-
cijski uređaj za toplu vodu može biti instaliran oko-
mito. Mjerodavna su dva vanjska otvora.
> Izbušite otvore za tiple u zid.
> Izaberite elemente za pričvršćavanje (vijke, tiple itd.)
za instaliranje uređaja i pritom uzmite u obzir težinu
uređaja (vidi tehničke podatke) i osobine zida.
> Zidni držač pričvrstite kroz dva vanjska otvora vodo-
ravno na zid. Srednji otvor Vam pomaže prilikom
podešavanja na sredini električnog akumulacijskog
uređaja za toplu vodu.
> Instalirajte električni akumulacijski uređaj za toplu
vodu otvorima za instaliranje sa gornje strane na
držač, tako da priključci kod podstolnog uređaja budu
usmjereni prema gore, a kod nadstolnog uređaja
prema dolje.
i
Električni akumulacijski uređaj za toplu vodu
može biti instaliran na slijedećim zidnim drža-
čima:
– Vaillant-stari uređaji,
– Siemens-uređaji,
– Stiebel-Eltron-uređaji.
4.5 Instalacija na strani vodovodne instalacije
a
Opasnost!
Opasnost od ozljeđivanja vrućom vodom!
Temperatura tople vode može iznositi 85 °C.
> Osigurajte, da ne dođe do ugrožavanja
osoba vrućom vodom ili parom.
b
Oprez!
Moguća oštećenja uređaja uslijed nestručne
instalacije!
Vaillant električni akumulacijski uređaj za
toplu vodu smije biti instaliran isključivo sa
niskotlačnom armaturom.
> Montirajte isključivo niskotlačnu armaturu.
b
Oprez!
Moguća oštećenja uređaja uslijed nestručne
uporabe i/ili neprikladnog alata.
Nestručna uporaba i/ili neprikladan alat mogu
dovesti do predmetne štete (npr. curenje
vode)!
> Prilikom zatezanja ili otpuštanja vijčanih
spojeva principijelno koristite odgovarajuće
viličaste ključeve (ključeve sa otvorom).
> Nemojte upotrebljavati kliješta za cijevi,
produžetke, itd.
Instalacija (stručni instalater)4
HR
