Vaillant VEN 5 plus - Installation Électrique

Notice d'emploi Ballon d'eau chaude sanitaire électrique VEN 5/6 U und O (plus) 0020129648_02 13
4.7 Installation électrique
e
Danger !
Danger de mort par électrocution !
Le contact avec les raccords conducteurs de
tension peut entraîner des blessures graves.
> Mettez toutes les conduites d'alimentation
hors tension avant d'effectuer des travaux
au niveau de l'installation électrique.
> Contrôlez que les conduites d'alimentation
et raccords sont hors tension.
> Sécurisez toutes les conduites d'alimenta-
tion et tous les raccords contre une remise
sous tension accidentelle pendant la durée
des travaux sur l'appareil.
b
Attention !
Risque de dommages matériels!
Le non respect de l'ordre des étapes d'instal-
lation peut endommager l'appareil.
> Procédez uniquement au raccordement
électrique lorsque le ballon d'eau chaude
sanitaire électrique VEN est rempli d'eau.
TR
S
T
B
1
2
3
4
5
6

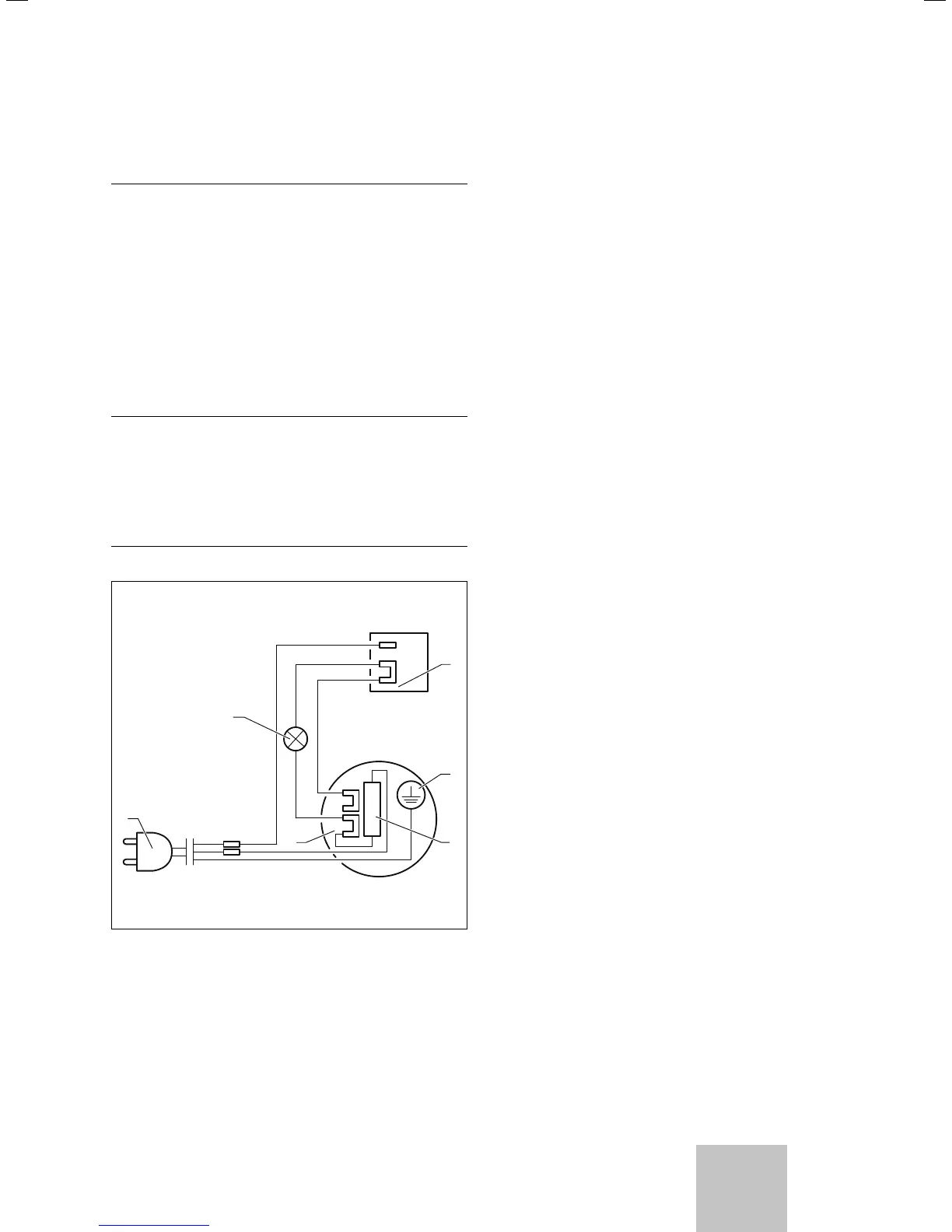

Fig. 4.7 Schéma de raccordement
Légende
1 Régulateur de température (TR)
2 Voyant de contrôle (voyant néon)
3 Conducteur de protection
4 Limiteur de température de sécurité
5 Fiche de secteur
6 Radiateur
i
Le ballon d'eau chaude sanitaire électrique
doit impérativement être branché sur une
prise avec terre (2 kW, 230 V~) installée
conformément aux prescriptions en vigueur.
La prise doit être librement accessible à tout
moment.
Le ballon d'eau chaude sanitaire électrique ne
se prête pas à un raccordement fixe.
La fiche de l'appareil ne doit être branchée
dans la prise prévue à cette effet qu'une fois
le ballon d'eau chaude sanitaire électrique est
rempli d'eau.
Installation (par l'installateur spécialisé) 4
FR, BEFR
