3 Opis uređaja i funkcija
Električni akumulacijski uređaj za toplu vodu VEN 5/6
brzo isporučuje toplu vodu bez gubitka topline zbog pre-
dugih vodova. Električni akumulacijski uređaj za toplu
vodu je idealan za decentralizirano i štedljivo snabdijeva-
nje toplom vodom neovisno o grijanju sa slijedećim oso-
binama:
– Spremnik od polipropilena
– Reguliranje gotovo za priključak prema DIN 4753 dio 1
– Zaštita od rasprskavajuće vode IP 24 D
3.1 Pregled
Vaillant električni akumulacijski uređaj za toplu vodu se
sastoji od unutrašnjeg spremnika postojanog na koroziju,
od visokovrijedne termoizolacije i od vanjskog plašta
uređaja. Cijevni grijač ugrađen u spremnik sa pripadaju-
ćim uređajima za reguliranje i sigurnosnim uređajima
osigurava električno grijanje sadržaja spremnika.
Električni akumulacijski uređaj za toplu vodu se ozna-
čava i kao bestlačni ili niskotlačni spremnik, jer unutraš-
nji spremnik nije izložen nadtlakom voda, nego je prema
atmosferi otvoren.
10
9
8
6
11
12
2
1
5
7
4

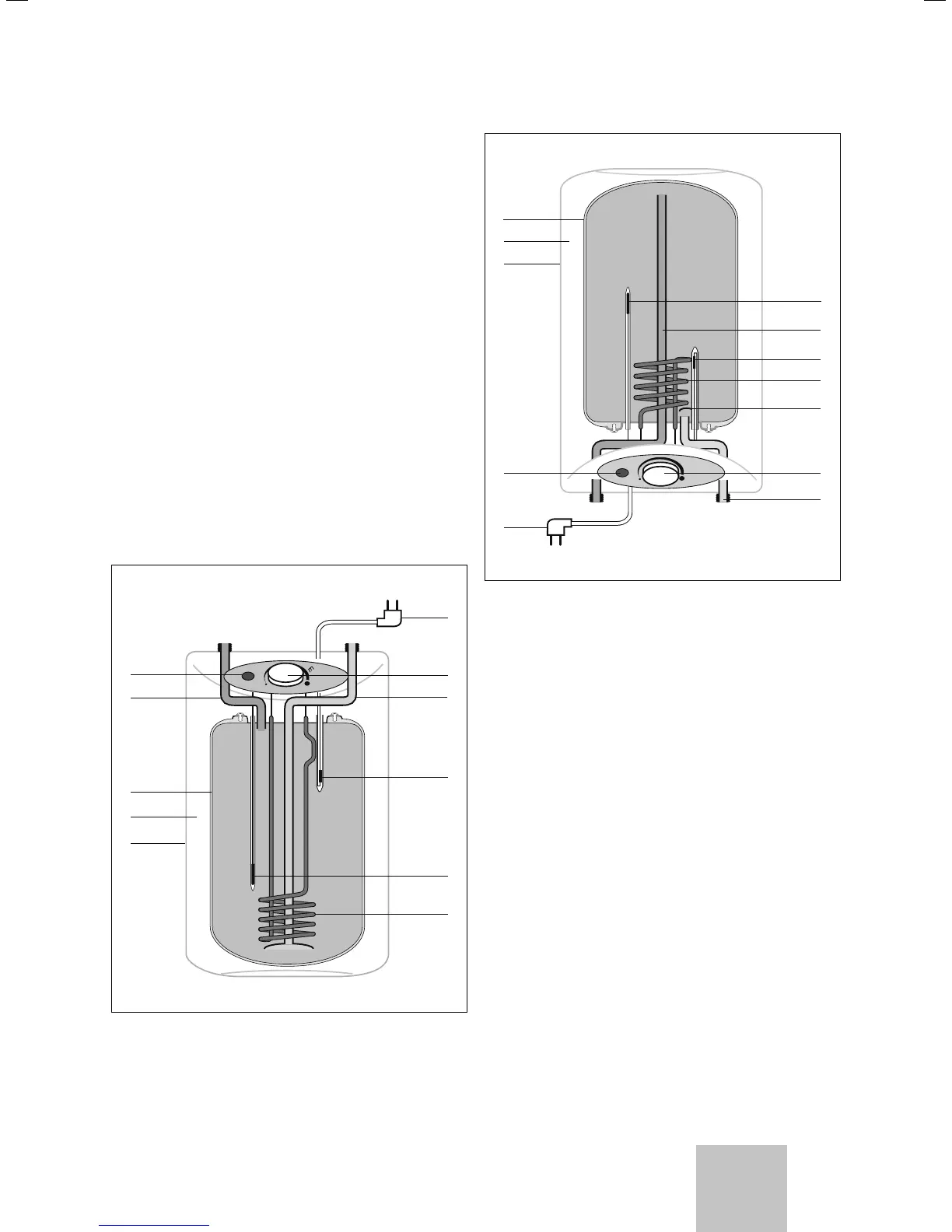

Sl. 3.1 Funkcionalna shema VEN 5 U
12
11
10
9
8
7
6
5
4
3
1
2
Sl. 3.2 Funkcionalna shema VEN 5 O
Legenda
1 Ulazna cijev za hladnu vodu
2 Izbornik temperature
3 Odbojni lim
4 Cijevni grijač
5 Zaštitni ograničavač temperature (mogućnost resetiranja)
6 Ispusna cijev za toplu vodu
7 Osjetnik temperature
8 Unutrašnji spremnik
9 Toplinska izolacija
10 Omotač
11 Kontrolna lampica
12 Električni priključak
3.2 Funkcija
Električni akumulacijski uređaj za toplu vodu VEN 5/6 O
odnosno U je otvoren spremnik, čiji sadržaj vode je i kod
zatvorene slavine za toplu vodu preko ispusne cijevi za
toplu vodu povezan sa atmosferom. Električni akumula-
cijski uređaj za toplu vodu dakle nikad nije izložen mrež-
nim nadtlakom.
Prilikom otvaranja slavine za toplu vodu struji hladna
voda kroz dovodnu cijev za hladnu vodu u spremnik i
potiskuje zagrijanu vodu kroz ispusnu cijev za toplu vodu
prema vani.
Grijanje sadržaja spremnika se vrši prema principu zaro-
njenog grijača kroz cijevni grijač postavljen u unutraš-
njem spremniku. Cijevni grijač kod električnog akumula-
cijskog uređaja za toplu vodu VEN 5/6 O odnosno U ima
