Vaillant VEN 5 plus - Toestel Ophangen; Installatie Aan Waterzijde

Gebruiksaanwijzing elektrische boiler VEN 5/6 U en O (plus) 0020129648_02 11
Afmetingen VEN 5/6 O plus
a 418 mm
b 400 mm
c 240 mm
d 218 mm
e335 mm
Tab. 4.3 Toestelafmetingen bovenbouwtoestel
4.4 Toestel ophangen
b
Attentie!
Mogelijke schade door ondeskundige beves-
tiging!
Bij ondeskundige bevestiging van de elektri-
sche boiler kan het tot materiële schade en
functiestoringen komen.
> Kies de bevestigingselementen (schroeven,
pluggen enz.) volgens het gewicht van de
elektrische boiler en de staat van de muur.
> De elektrische boiler mag alleen in verticale positie
aan een loodrechte muur gemonteerd worden.

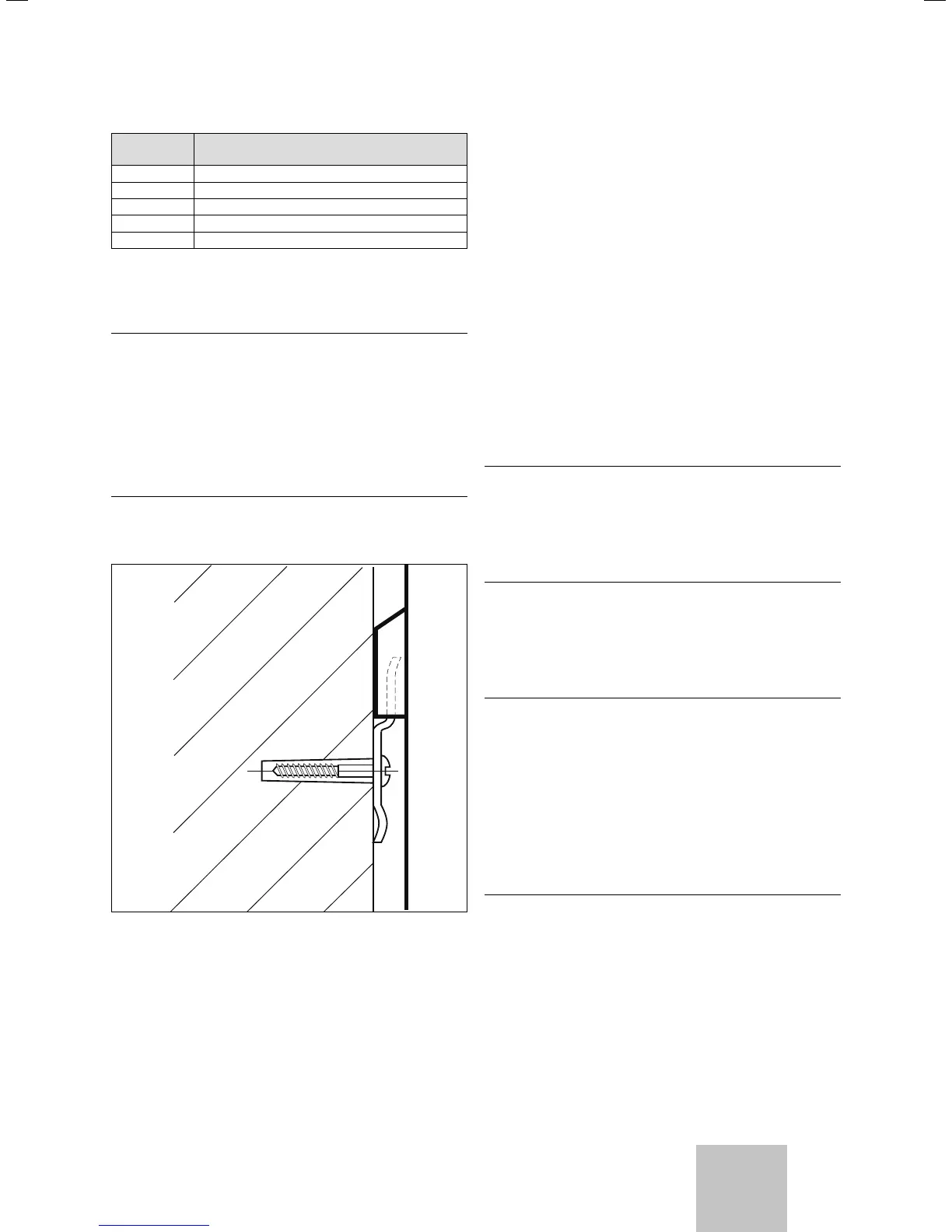

Afb. 4.6 Toestel ophangen
> Neem de wandhouder en teken de bevestigingsgaten
af zodat de elektrische boiler verticaal opgehangen
kan worden. Doorslaggevend zijn de beide buitenste
boorgaten.
> Boor de pluggaten in de muur.
> Kies de bevestigingselementen (schroeven, pluggen
enz.) voor het ophangen van het toestel rekening hou-
dende met het toestelgewicht (zie technische gege-
vens) en de staat van de muur.
> Bevestig de wandhouder door de beide buitenste
boorgaten horizontaal aan de muur. Het middelste
boorgat helpt u bij het uitlijnen op het midden van
de elektrische boiler.
> Hang de elektrische boiler met de ophangopeningen
van boven aan de houder, zodat de aansluitstukken
bij het onderbouwtoestel naar boven en bij het boven-
bouwtoestel naar onderen wijzen.
i
De elektrische boiler kan op de volgende
wandhouders geïnstalleerd worden:
– Oude Vaillant-toestellen,
– Siemens-toestellen,
– Stiebel-Eltron-toestellen.
4.5 Installatie aan waterzijde
a
Gevaar!
Verbrandingsgevaar door heet water!
De warmwatertemperatuur kan 85 °C bedra-
gen.
> Zorg ervoor dat er geen personen door
heet water of damp gevaar kunnen lopen.
b
Attentie!
Mogelijke toestelschade door ondeskundige
installatie!
De Vaillant elektrische boiler mag alleen met
een lagedrukarmatuur geïnstalleerd worden.
> Monteer uitsluitend een lagedrukarmatuur.
b
Attentie!
Mogelijke toestelschade door ondeskundig
gebruik en/of ongeschikt gereedschap.
Ondeskundig gebruik en/of ongeschikt
gereedschap kan materiële schade veroorza-
ken (bijv. waterlekkages)!
> Gebruik bij aanhalen of losdraaien van de
schroefverbindingen altijd een hiervoor
geschikte steeksleutel.
> Gebruik geen buistangen, verlengingen en
dergelijke.
Installatie (door de installateur) 4
