10 Gebruiksaanwijzing elektrische boiler VEN 5/6 U en O (plus) 0020129648_02
1
2
140
100
e
b
a
c
5
3
4
R 3/8
70
d

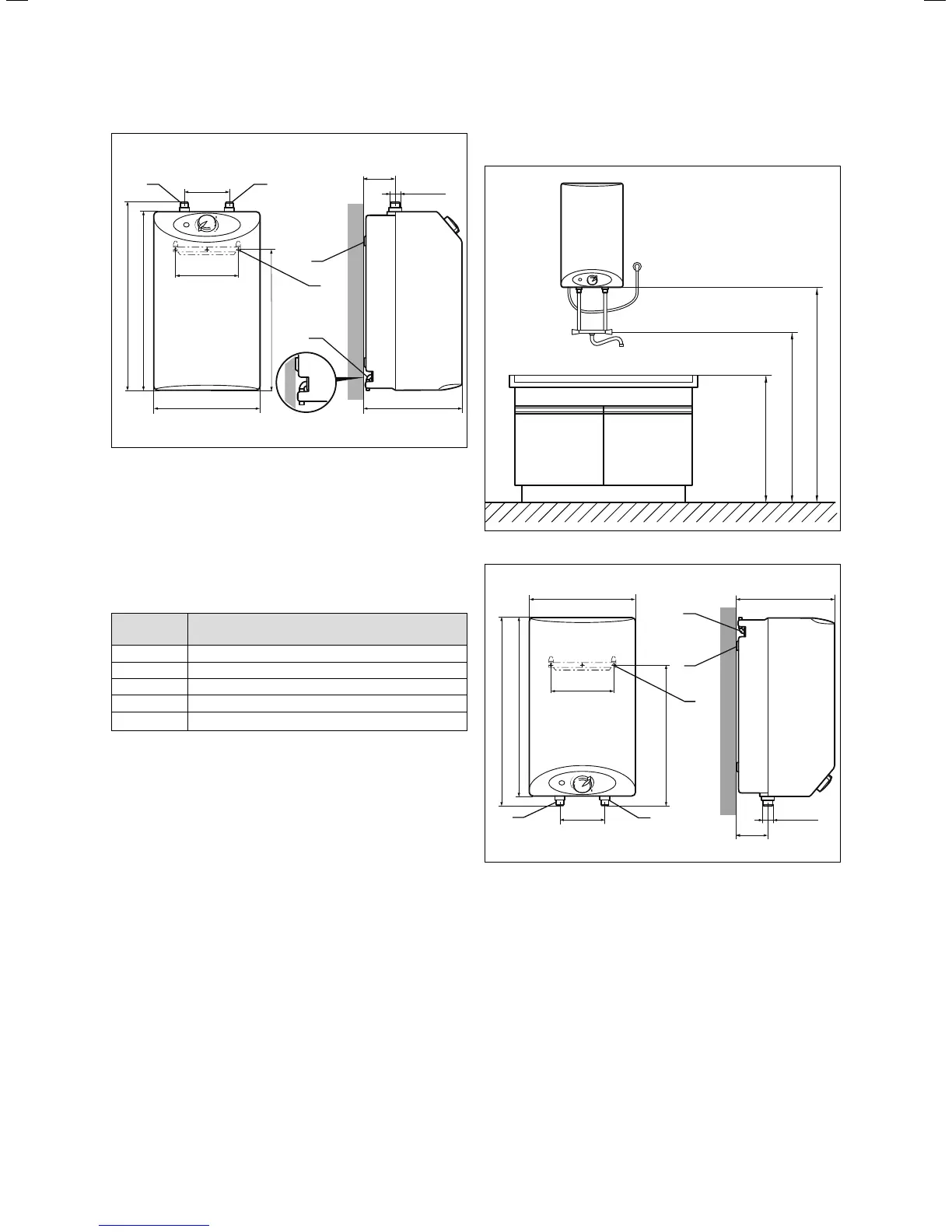

Afb. 4.3 Toestel- en aansluitingsafmetingen onderbouwtoestel
Legenda
1 Warmwateraansluiting
2 Koudwateraansluiting
3 Houder
4 Kabeldoorvoer resp. kabelaansluiting
5 Ophangnok
R 3/8 = 3/8“ buisschroefdraad
Afmetingen VEN 5/6 U plus
a 418 mm
b 400 mm
c 240 mm
d 218 mm
e 316 mm
Tab. 4.2 Toestelafmetingen onderbouwtoestel
De afmetingen vindt u in Afb. 4.2, Afb. 4.3 en Tab. 4.2.
Bovenbouwtoestel
850
1200
1500
Afb. 4.4 Installatievoorbeeld bovenbouwtoestel
1
2
4
5
3
140
100
e
R 1/2
b
a
70
d c
Afb. 4.5 Toestel- en aansluitingsafmetingen bovenbouwtoestel
Legenda
1 Warmwateraansluiting
2 Koudwateraansluiting
3 Houder
4 Kabeldoorvoer resp. kabelaansluiting
5 Ophangnok
R 1/2 = 1/2“ buisschroefdraad
De afmetingen vindt u in Afb. 4.4, Afb. 4.5 en Tab. 4.3.
4 Installatie (door de installateur)
