Notice d'emploi Ballon d'eau chaude sanitaire électrique VEN 5/6 U und O (plus) 0020129648_02 11
Mesure VEN 5/6 O plus
a 418 mm
b 400 mm
c 240 mm
d 218 mm
e335 mm
Tab. 4.3 Dimensions de l'appareil, appareil monté au-dessus
du plan de travail
4.4 Accrochage de l'appareil
b
Attention !
Risque de dommages dus à des éléments
de fixation inadaptés!
La fixation non conforme du ballon d'eau
chaude sanitaire électrique peut entraîner
des dommages matériels et des dysfonction-
nements.
> Choisissez les éléments de fixation
(vis, chevilles etc.) en fonction du poids
du ballon d'eau chaude sanitaire et de
la structure du mur.
> Le ballon d'eau chaude sanitaire ne doit être monté
qu'à la verticale sur un mur qui est d'aplomb.

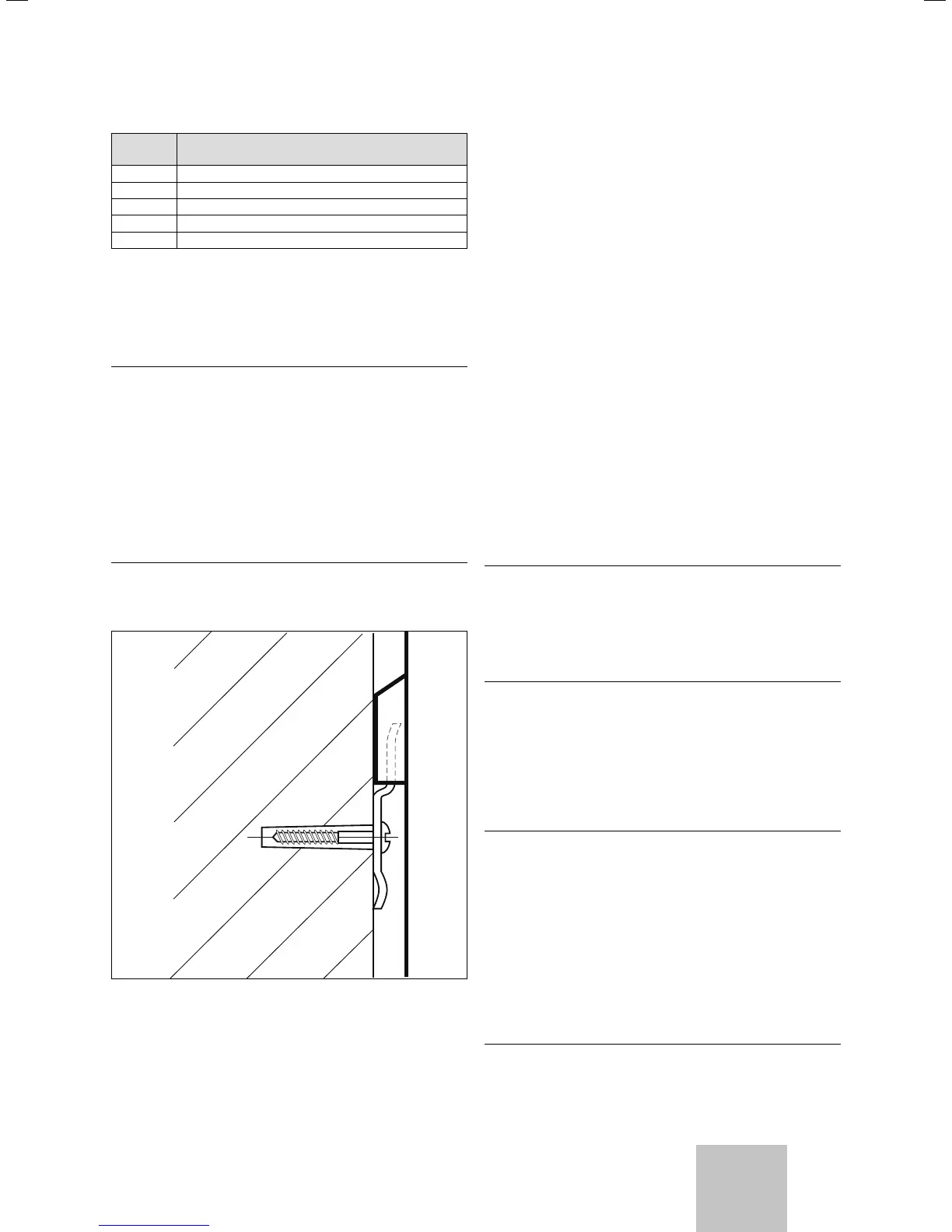

Fig. 4.6 Accrochage de l'appareil
> Aidez-vous du support et repérez sur le mur les
emplacements des trous de fixation de manière à
ce que le ballon d'eau chaude sanitaire soit accroché
de façon verticale. Les deux perçages extérieurs sont
déterminants.
> Percez les trous de cheville dans le mur.
> Choisissez les éléments de fixation (vis, chevilles etc.)
destinés à l'accrochage de l'appareil en fonction du
poids de l'appareil (voir Caractéristiques techniques)
et de la structure du mur.
> Fixez le support mural horizontalement au mur par
le biais des deux perçages extérieurs. Le perçage cen-
tral vous aide à centrer le ballon d'eau chaude sani-
taire.
> Accrochez le ballon d'eau chaude par le haut au sup-
port au moyen des orifices d'accrochage de manière
à ce que le manchon de raccordement se trouve en
haut pour l'appareil sous évier et en bas dans le cas
de l'appareil monté au-dessus du plan de travail.
i
Le ballon d'eau chaude sanitaire électrique
peut être installé sur les supports muraux
suivants:
– des appareils usagés Vaillant,
– des appareils Siemens,
– des appareils Stiebel-Eltron.
4.5 Raccordement côté eau
a
Danger !
Risque d'ébouillantement avec l'eau chaude !
La température d'eau chaude peut atteindre
85 °C.
> Veillez à ce que personne ne soit mis en
danger par l'eau chaude ou la vapeur.
b
Attention !
Risque d'endommagement de l'appareil
dû à un installation non conforme!
Le ballon d'eau chaude sanitaire Vaillant doit
uniquement être installé avec une robinetterie
à basse pression.
> Montez exclusivement une robinetterie
à basse pression.
b
Attention !
Risque d'endommagement de l'appareil en
cas d'utilisation non conforme et/ou d'outil-
lage inapproprié.
Utiliser un outil non approprié ou effectuer
une opération non appropriée peut occasion-
ner des dégâts matériels (p. ex. fuites d'eau) !
> Employez impérativement une clé plate
adéquate pour serrer/desserrer les rac-
cords vissés.
> N'utilisez pas de clés serre-tube ni prolon-
gateurs etc.
Installation (par l'installateur spécialisé) 4
FR, BEFR
