10 Upute za rukovanje električnim akumulacijskim uređajem za toplu vodu VEN 5/6 U i O (plus) 0020129648_02
1
2
140
100
e
b a
c
5
3
4
R 3/8
70
d

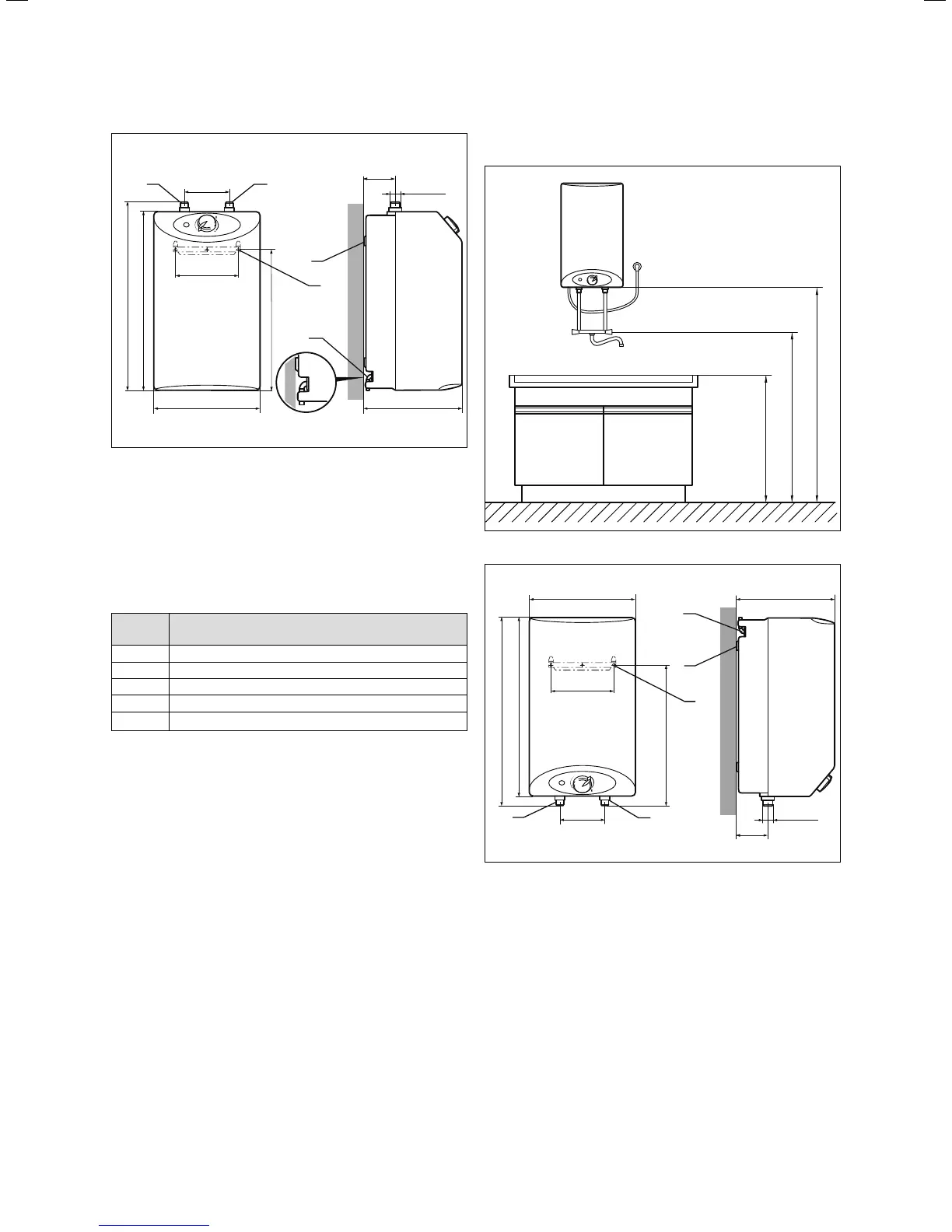

Sl. 4.3 Dimenzije uređaja i prikjlučaka podstolnog uređaja
Legenda
1 Priključak tople vode
2 Priključak hladne vode
3 Držač
4 Kabelska provodnica odn. kabelski priključak
5 Ovjes
R 3/8 = 3/8" navoj cijevi
Mjere VEN 5/6 U plus
a 418 mm
b 400 mm
c 240 mm
d 218 mm
e 316 mm
Tab. 4.2 Dimenzije podstolnog uređaja
Dimenzije možete pronaći u Sl. 4.2, Sl. 4.3 i Tab. 4.2.
Nadstolni uređaj
850
1200
1500
Sl. 4.4 Primjer instalacije nadstolnog uređaja
1
2
4
5
3
140
100
e
R 1/2
b
a
70
d c
Sl. 4.5 Dimenzije uređaja i priključaka nadstolnog uređaja
Legenda
1 Priključak tople vode
2 Priključak hladne vode
3 Držač
4 Kabelska provodnica odn. kabelski priključak
5 Ovjes
R 1/2 = 1/2" navoj cijevi
Dimenzije možete pronaći u Sl. 4.4, Sl. 4.5 i Tab. 4.3.
4 Instalacija (stručni instalater)
