Vaillant VR 921 - Instrukcja Instalacji I Obsługi

Wskazówki dotyczące dokumentacji 1
0020266269_01 Instrukcja instalacji i obsługi 49
Instrukcja instalacji i obsługi
1 Wskazówki dotyczące dokumentacji
1.1 Przestrzegać dokumentacji dodatkowej
▶ Bezwzględnie przestrzegać wszystkich instrukcji obsługi i
instalacji dołączonych do podzespołów układu.
1.2 Zakres stosowalności instrukcji
Niniejsza instrukcja dotyczy wyłącznie:
Produkt - numer artykułu
VR 920 0020252922, 0020252923,
0020252924, 0020252926
VR 921 0020260962, 0020260963,
0020260964, 0020260965,
0020282696

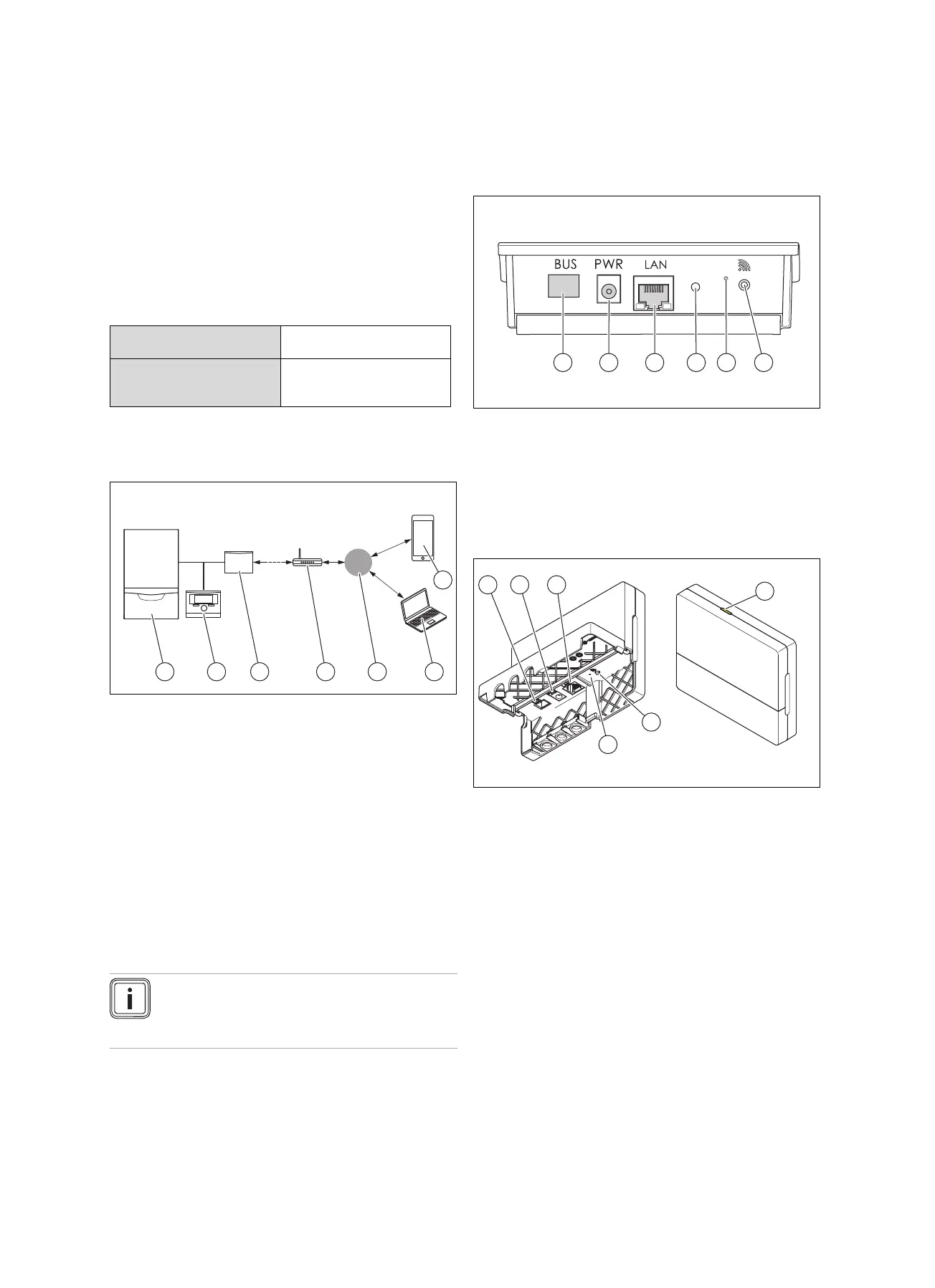

2 Przegląd systemu
eBUS
LAN/
WLAN
1 2 3 4 5
6
7
1 Urządzenie grzewcze
(kompatybilne z eBUS)
2 Regulator systemu
3 Moduł łączności VR920
lub VR921
4 router internetowy
5 Vaillant Group Server
6 Aplikacja multiMATIC
lub sensoAPP
7 Platforma serwisu zdal-
nego i diagnozy profi-
DIALOG
Moduł łączności to centralna brama Vaillant do Internetu,
umożliwiająca korzystanie z Connectivity Services.
Aplikacja multiMATIC jest kompatybilna wyłącznie z regula-
torem systemu multiMATIC VRC700 i obsługuje smartfony z
systemem Apple iOS oraz Android.
Aplikacja sensoAPP jest kompatybilna z regulatorami
sensoCOMFORT VRC720 i sensoHOME VRT380 oraz
obsługuje smartfony z systemem Apple iOS i Android.
Wskazówka
Podczas korzystania z modułu łączności nastę-
puje wymiana danych. Zalecamy korzystanie ze
zryczałtowanej taryfy za Internet.
3 Opis produktu
3.1 Budowa produktu
3.1.1 VR 920
1 2 3 4 5 6
1 Magistrala BUS (połą-
czenie eBUS z urządze-
niem grzewczym)
2 Przyłącze zasilacza
3 Przyłącze kabla siecio-
wego
4 Dioda świecąca stanu
5 Przycisk uruchamiający
układ eliminacji zakłó-
ceń
6 Przycisk uruchomienia
połączenia radiowego
3.1.2 VR 921
2
1
6
4
3
5
1 Magistrala BUS (połą-
czenie eBUS z urządze-
niem grzewczym)
2 Przyłącze zasilacza
3 Przyłącze kabla siecio-
wego
4 Dioda świecąca stanu
5 Przycisk uruchomienia
połączenia radiowego
6 Przycisk uruchamiający
układ eliminacji zakłó-
ceń
3.2 Funkcje produktu
Moduł łączności może być połączony z Internetem przez
WLAN lub LAN. Moduł łączności ma interfejs radiowy
do korzystania z regulacji pojedynczego pomieszczenia
ambiSENSE.
Aby skorzystać z interfejsów radiowych WLAN i
ambiSENSE, należy wymontować moduł łączności z kotła
grzewczego i umieścić na kotle grzewczym (dotyczy tylko
VR 920 w wersji wbudowanej).
Aby skorzystać tylko z gniazda przyłączeniowego LAN, mo-
duł łączności może pozostać w kotle grzewczym (dotyczy
tylko modelu VR 920 w wersji wbudowanej).
