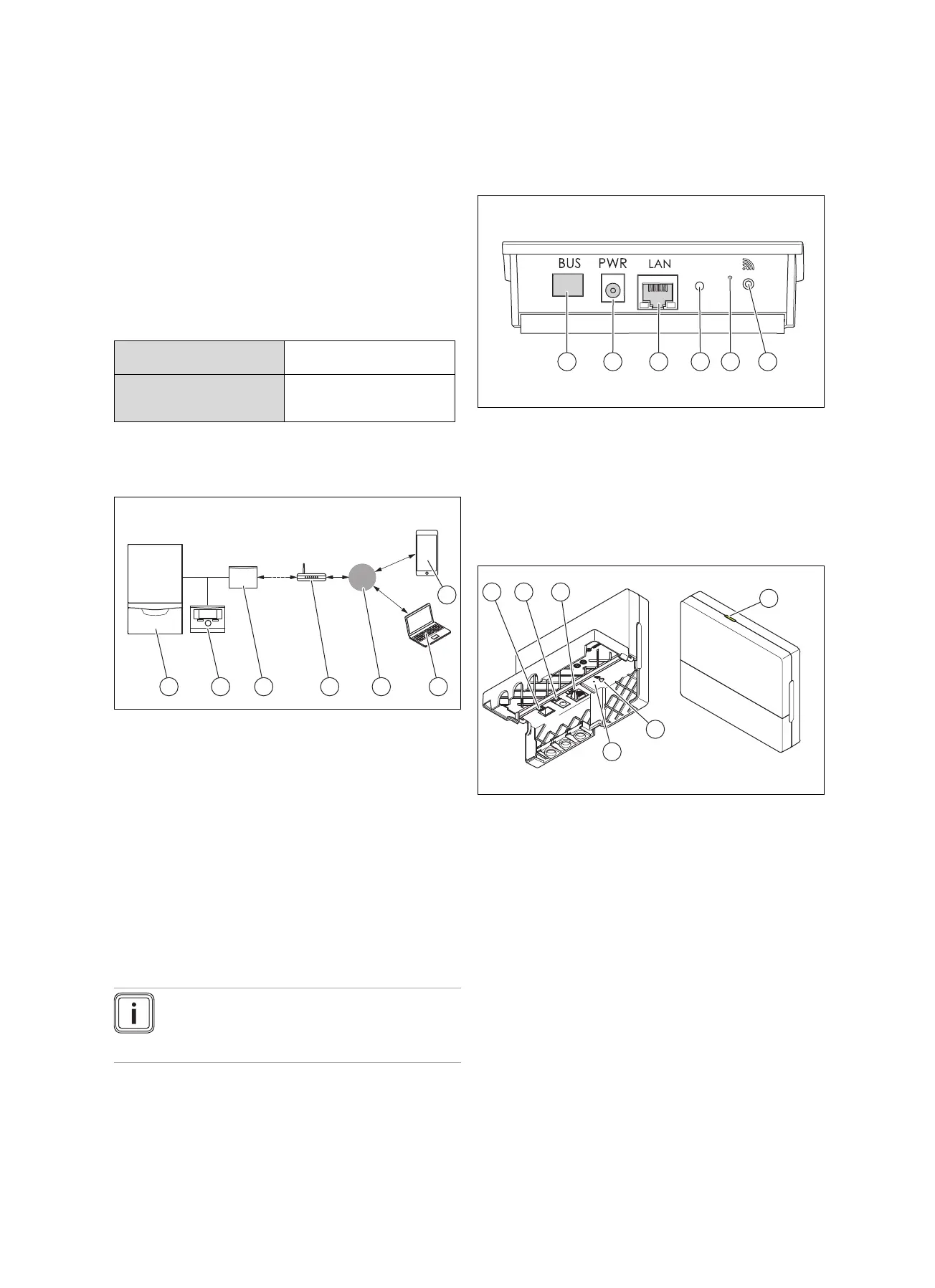

1 Avvertenze sulla documentazione
34 Istruzioni per l'uso e l'installazione 0020266269_01
Istruzioni per l'uso e l'installazione
1 Avvertenze sulla documentazione
1.1 Osservanza della documentazione
complementare
Attenersi tassativamente a tutti i manuali di servizio e
installazione allegati agli altri componenti dell'impianto.
1.2 Validità delle istruzioni
Le presenti istruzioni valgono esclusivamente per:
Codice di articolo del prodotto
VR 920
0020252922, 0020252923,
0020252924, 0020252926
VR 921
0020260962, 0020260963,
0020260964, 0020260965,
0020282696
2 Panoramica dell'impianto
eBUS
LAN/
WLAN
1 2 3 4 5
6
7
1 Generatore termico
(compatibile con eBUS)
2 Centralina dell'impianto
3 Unità di comunicazione
VR920 o VR921
4 Router internet
5 Server Vaillant Group
6 App multiMATIC o
sensoAPP
7 Piattaforma di diagnosi
e teleservizio profiDIA-
LOG
L'unità di comunicazione è il gateway centrale Vaillant con
Internet e consente di ottenere i Connectivity Services.
L'app multiMATIC è compatibile esclusivamente con la cen-
tralina di sistema multiMATIC VRC700 e supporta gli smart-
phone Apple iOS e Android.
L'app sensoAPP è compatibile con le centraline
sensoCOMFORT VRC720 e sensoHOME VRT380 e
supporta gli smartphone Apple iOS e Android.
Avvertenza
Durante l'utilizzo dell'unità di comunicazione si
genera un traffico dati. Si raccomanda di utilizzare
una tariffa internet flat rate.
3 Descrizione del prodotto
3.1 Struttura del prodotto
3.1.1 VR 920
1 2 3 4 5 6
1 BUS (collegamento
eBUS con il generatore
termico)
2 Collegamento gruppo
alimentazione
3 Collegamento cavo di
rete
4 Stato del LED
5 Pulsante reset
6 Pulsante messa in
servizio collegamento
radio
3.1.2 VR 921
2
1
6
4
3
5
1 BUS (collegamento
eBUS con il generatore
termico)
2 Collegamento gruppo
alimentazione
3 Collegamento cavo di
rete
4 Stato del LED
5 Pulsante messa in
servizio collegamento
radio
6 Pulsante reset
3.2 Funzioni del prodotto
L'unità di comunicazione può essere collegata ad internet
tramite WLAN o LAN. Essa dispone dell'interfaccia radio per
l'utilizzo della regolazione camera singola ambiSENSE.
Se desiderate utilizzare le interfacce radio WLAN e
ambiSENSE, occorre smontare l'unità di comunicazione
dall'apparecchio di riscaldamento e posizionarla sull'appa-
recchio stesso (valido solo per VR 920 Built-in-Version).
Se desiderate utilizzare solo l'interfaccia LAN, l'unità di co-
municazione può rimanere nell'apparecchio di riscaldamento
(valido solo per VR 920 Built-in-Version).
