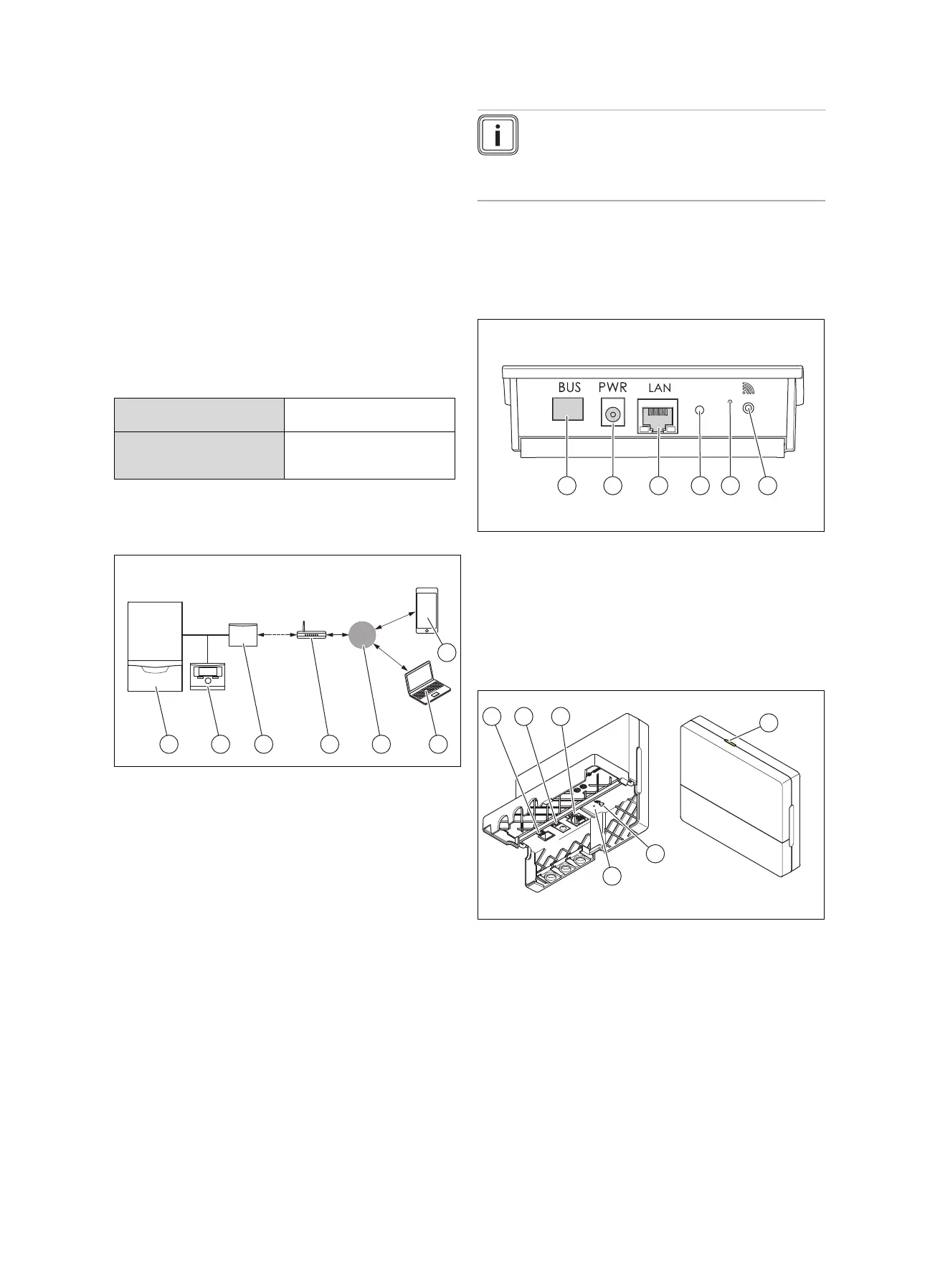

1 Указания по документации
58 Руководство по эксплуатации и монтажу 0020266269_01
Руководство по эксплуатации и
монтажу
1 Указания по документации
1.1 Соблюдение совместно действующей
документации
Обязательно соблюдайте инструкции, содержащиеся
во всех руководствах по эксплуатации и монтажу,
прилагаемых к компонентам системы.
1.2 Действительность руководства
Действие настоящего руководства распространяется
исключительно на:
Изделие - артикульный номер
VR 920 0020252922, 0020252923,
0020252924, 0020252926
VR 921 0020260962, 0020260963,
0020260964, 0020260965,
0020282696
2 Обзор системы
eBUS
LAN/
WLAN
1 2 3 4 5
6
7
1 Теплогенератор (сов-
местимый с шиной
eBUS)
2 Регулятор системы
3 Устройство коммуника-
ции VR920 или VR921
4 интернет-маршрутиза-
тор;
5 Сервер Vaillant Group
6 Приложение
multiMATIC или
sensoAPP
7 Платформа уда-
ленной диагностики
profiDIALOG
Устройство коммуникации является центральным шлю-
зом Vaillant для связи с интернетом и обеспечивает поль-
зование службами Connectivity Services.
Приложение multiMATIC совместимо только с регулято-
ром системы multiMATIC VRC700 и работает на смарт-
фонах на базе Apple iOS и Android.
Приложение sensoAPP совместимо с регуляторами
sensoCOMFORT VRC720 и sensoHOME VRT380 и
работает на смартфонах на базе Apple iOS и Android.
Указание
При пользовании устройством коммуникации
происходит передача данных. Мы рекомен-
дуем использовать фиксированный интернет-
тариф.
3 Описание изделия
3.1 Конструкция изделия
3.1.1 VR 920
1 2 3 4 5 6
1 BUS (подключение к
теплогенератору по
шине eBUS)
2 Разъём для блока
питания
3 Разъём для сетевого
кабеля
4 Светодиод состояния
5 Кнопка снятия сбоя
6 Кнопка ввода в эксплу-
атацию с помощью ра-
диосвязи
3.1.2 VR 921
2
1
6
4
3
5
1 BUS (подключение к
теплогенератору по
шине eBUS)
2 Разъём для блока
питания
3 Разъём для сетевого
кабеля
4 Светодиод состояния
5 Кнопка ввода в эксплу-
атацию с помощью ра-
диосвязи
6 Кнопка снятия сбоя
