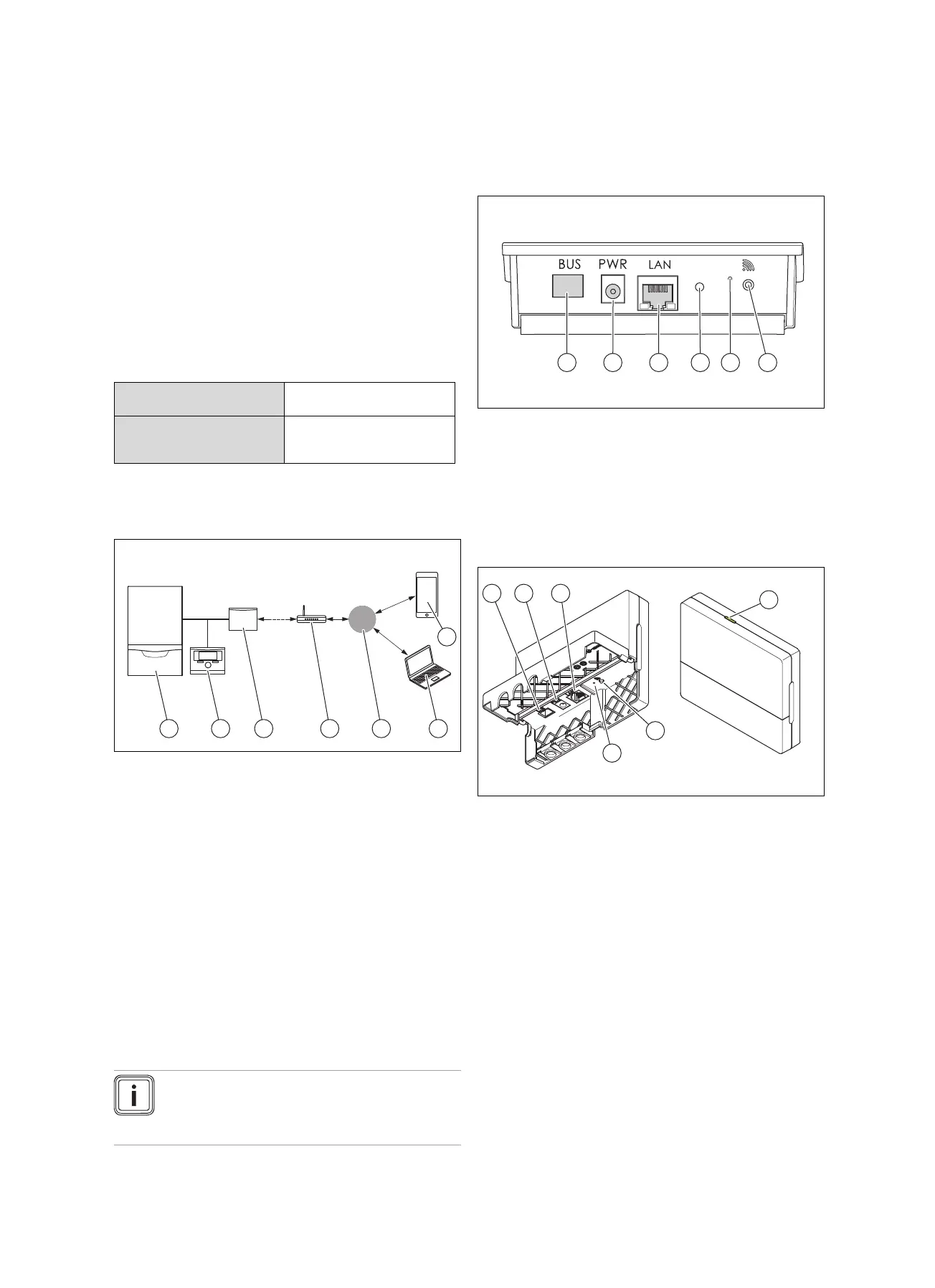

1 Вказівки до документації
76 Посібник з експлуатації та встановлення 0020266269_01
Посібник з експлуатації та
встановлення
1 Вказівки до документації
1.1 Дотримання вимог спільно діючої
документації
Обов'язково дотримуйтесь вимог всіх посібників з ек-
сплуатації та встановлення, що додаються до вузлів
установки.
1.2 Сфера застосування посібника
Дія цього посібника розповсюджується винятково на:
Виріб - артикульний номер
VR 920 0020252922, 0020252923,
0020252924, 0020252926
VR 921 0020260962, 0020260963,
0020260964, 0020260965,
0020282696
2 Огляд системи
eBUS
LAN/
WLAN
1 2 3 4 5
6
7
1 теплогенератор (суміс-
ний з eBUS)
2 Регулятор системи
3 Комунікаційний блок
VR920 або VR921
4 маршрутизатор для
інтернету
5 Сервер Vaillant Group
6 multiMATIC застосунок
або sensoAPP
7 Платформа диста-
нційного обслугову-
вання та діагностики
profiDIALOG
Комунікаційний блок є центральним шлюзом Vaillant
до Інтернету і з ним можлива реалізація Connectivity
Services.
Застосунок multiMATIC сумісний винятково з регулято-
ром системи multiMATIC VRC700 і підтримує смартфони
з Apple iOS та Android.
Застосунок sensoAPP сумісний з регуляторами системи
sensoCOMFORT VRC720 і sensoHOME VRT380 та під-
тримує смартфони з операційними системами Apple iOS і
Android.
Вказівка
При використанні комунікаційного блока відбу-
вається обмін даними. Рекомендуємо викорис-
тання безлімітного тарифа на інтернет.
3 Опис виробу
3.1 Конструкція виробу
3.1.1 VR 920
1 2 3 4 5 6
1 BUS (підключення
eBUS до теплогенера-
тора)
2 Підключення до блока
електроживлення
3 Підключення кабеля
мережі
4 Світлодіод стану
5 Кнопка усунення не-
справностей
6 Кнопка введення у ек-
сплуатацію радіоз'єд-
нання
3.1.2 VR 921
2
1
6
4
3
5
1 BUS (підключення
eBUS до теплогенера-
тора)
2 Підключення до блока
електроживлення
3 Підключення кабеля
мережі
4 Світлодіод стану
5 Кнопка введення у ек-
сплуатацію радіоз'єд-
нання
6 Кнопка усунення не-
справностей
3.2 Функції виробу
Комунікаційний блок через WLAN або LAN можна підклю-
чити до Інтернету. У комунікаційного блока є радіоінтер-
фейс для використання незалежного регулювання примі-
щення ambiSENSE.
Якщо потрібно використовувати радіоінтерфейс WLAN
і ambiSENSE, слід демонтувати комунікаційний блок з
опалювального приладу і розташувати на опалюваль-
ному приладі (чинно лише для вбудованої версії VR 920).
Якщо потрібно використовувати лише інтерфейс LAN,
комунікаційний блок може залишитися в опалювальному
приладі (чинно лише для вбудованої версії VR 920).
