11

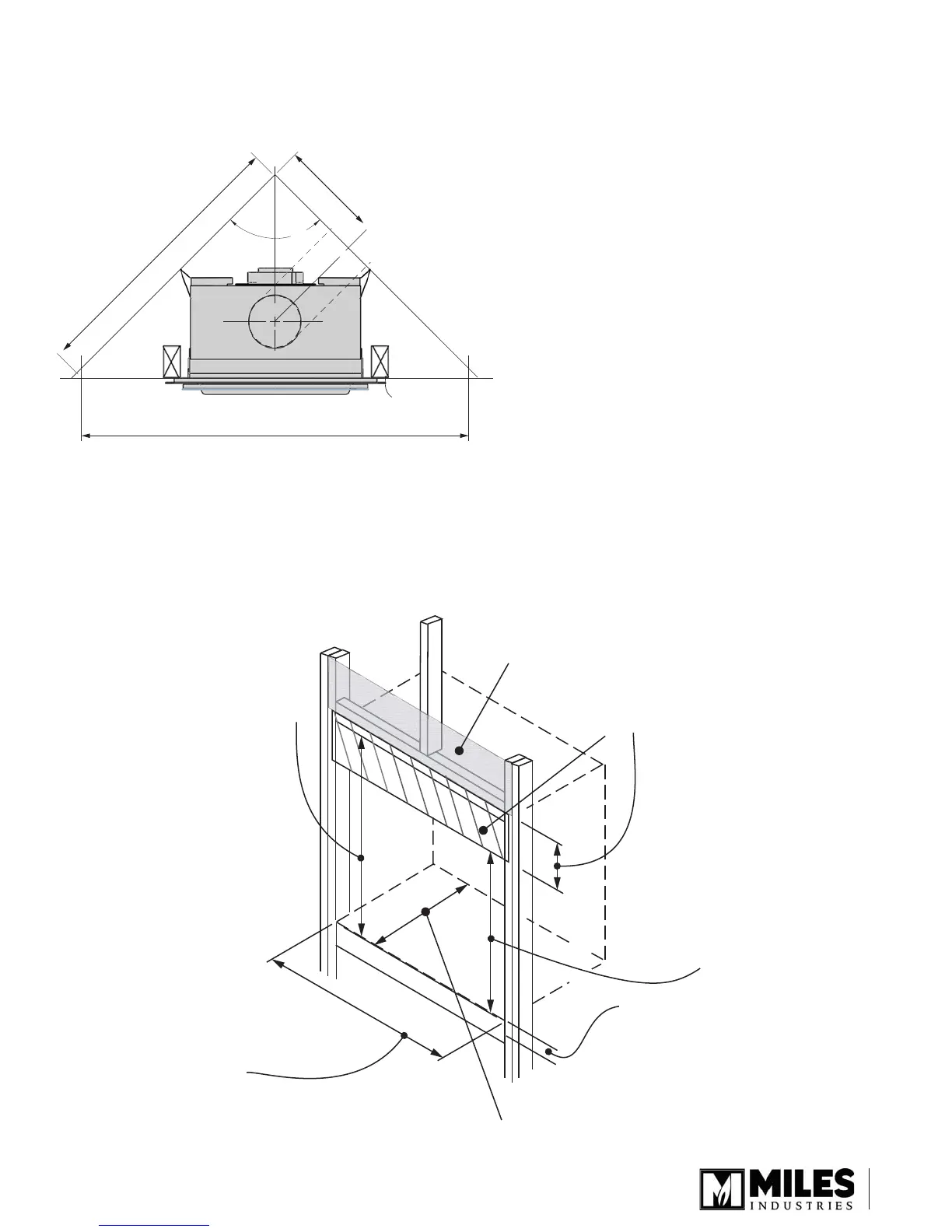

Dimensions en coin
48” (1219 mm)
Face of
wall studs
34” (864 mm)
12”
(305 mm)
90°
Encastrement
22-1/2”
(572 mm)
32” (813 mm)
à la base du linteau
26-7/8” (684 mm)
à la base du panneau
de béton
6-1/8” (154 mm)
panneau de béton
(fourni)
Panneau de gypse
Note -
La surface finie du
plancher ou d’une
tablette, si utilisée, doit
être d’au moins 1-1/2”
(38 mm) plus basse que
le bas de l’appareil
autrement la devanture
ne pourra pas être installée
Note -
Espace de 1” (25 mm)
entre le bas du panneau
de béton et le dessus
de l’encadrement de la
plaque de finition
Largeur de l’encastrement.
Ouverture du panneau de gypse :
24” (610 mm) (jusqu’au bord
des supports de montage)
Minimum 12-3/4” (324 mm)
(Ajoutez de l’espace si l’évent arrière est utilisé)
Façade de la
charpente
