Valor 546LFB ZC Portrait Ledgeview Front User Manual

10
‘A’
‘B’
32-1/8” (817 mm)
26” (661 mm)
Isolant
1-1/2” (38 mm) entre le bas de la
devanture et le bas de l’appareil
12-3/4” (324 mm)
11” (279 mm)
1-1/2” max.
1/2” min.
(13-38 mm)
4”
(102 mm)
Évent sur
le dessus
Manteau
Écarteurs ZC
12-3/4”
(324 mm)
11” (279 mm)
4” (102 mm)
Ne placez aucun
meuble ou objet
à moins de 36”
(914 mm) de la
façade du foyer
1/2”
(13 mm)
32” (813 mm)
25-1/4” (641 mm)
21-5/8” (549 mm)
22-7/16” (570 mm)
20” (508 mm)
2” (51 mm)
dégagement
minimum d’un
mur de côté
6-5/8”
dia.
Contenu du kit
546 ZC
1 Encadrement de plaque de fi nition
1 Plaque de fi nition
1 Devanture Ledgeview
1 Couvercle d’échangeur de chaleur
1 Panneau du haut
1 Défl ecteur ZC
1 Pare-étincelles (installé)
2 Écarteurs
1 Isolant
2 Supports de montage
1 Panneau de béton
2 Vis no 8 x 3/8 tapping pn hd ph
8 Vis no 8 x 1/2” noires
4 Vis no 8 x 1/2” s/t noires

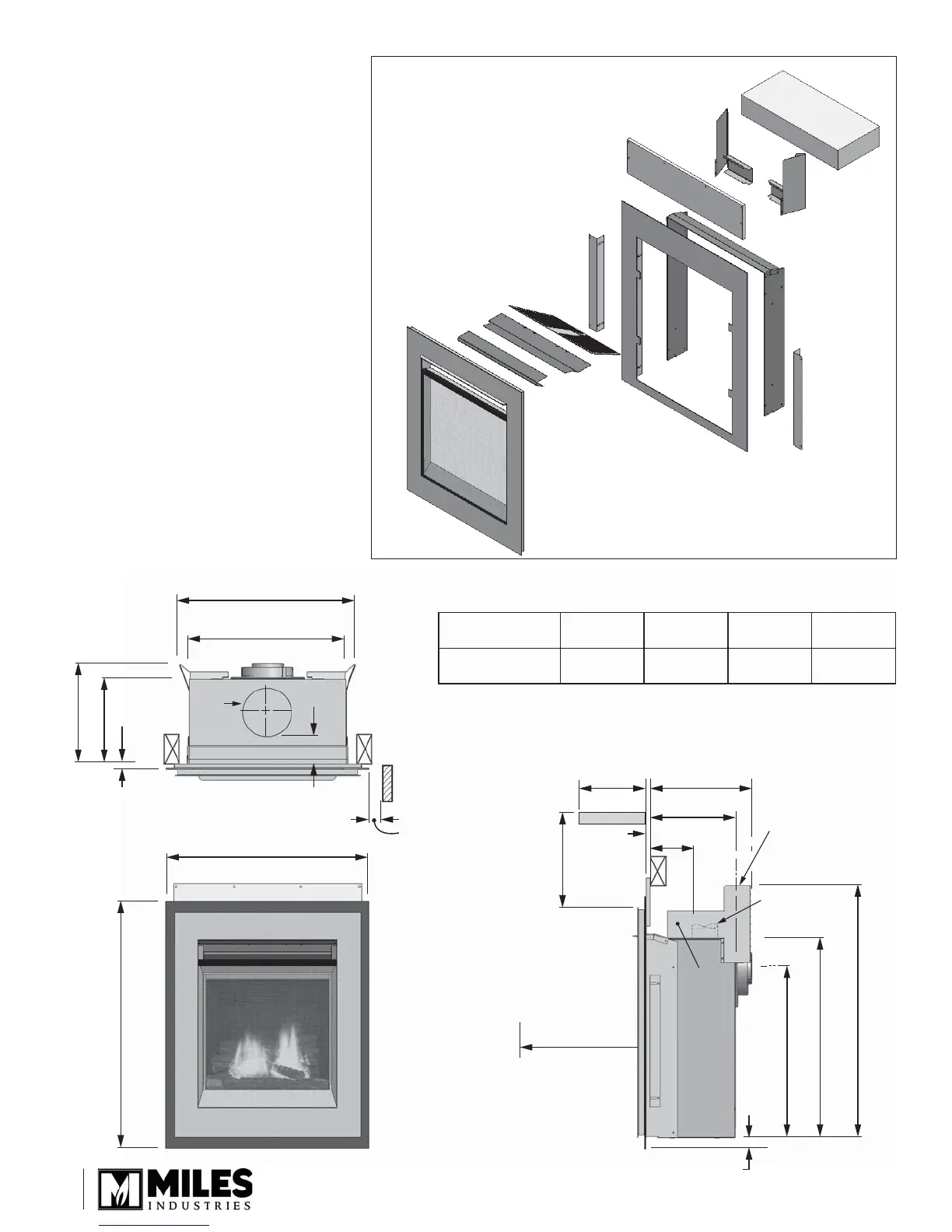

Dimensions et Dégagements
Couvercle
d’échangeur
de chaleur
Supports de
montage (2)
Déecteur
Écarteurs
Panneau
de béton
Plaque de nition
26”
L sur 32-1/8” H
Encadrement de
plaque de nition
Devanture Ledgeview
avec pare-étincelles
Isolant
Panneau
du haut
Dégagements pour manteau
Profondeur ‘A’
0–6”
(0–152 mm)
8”
(203 mm)
10”
(254 mm)
12”
(305 mm)
Hauteur ‘B’
4”
(102 mm)
8”
(203 mm)
10”
(254 mm)
12”
(305 mm)
