Installation

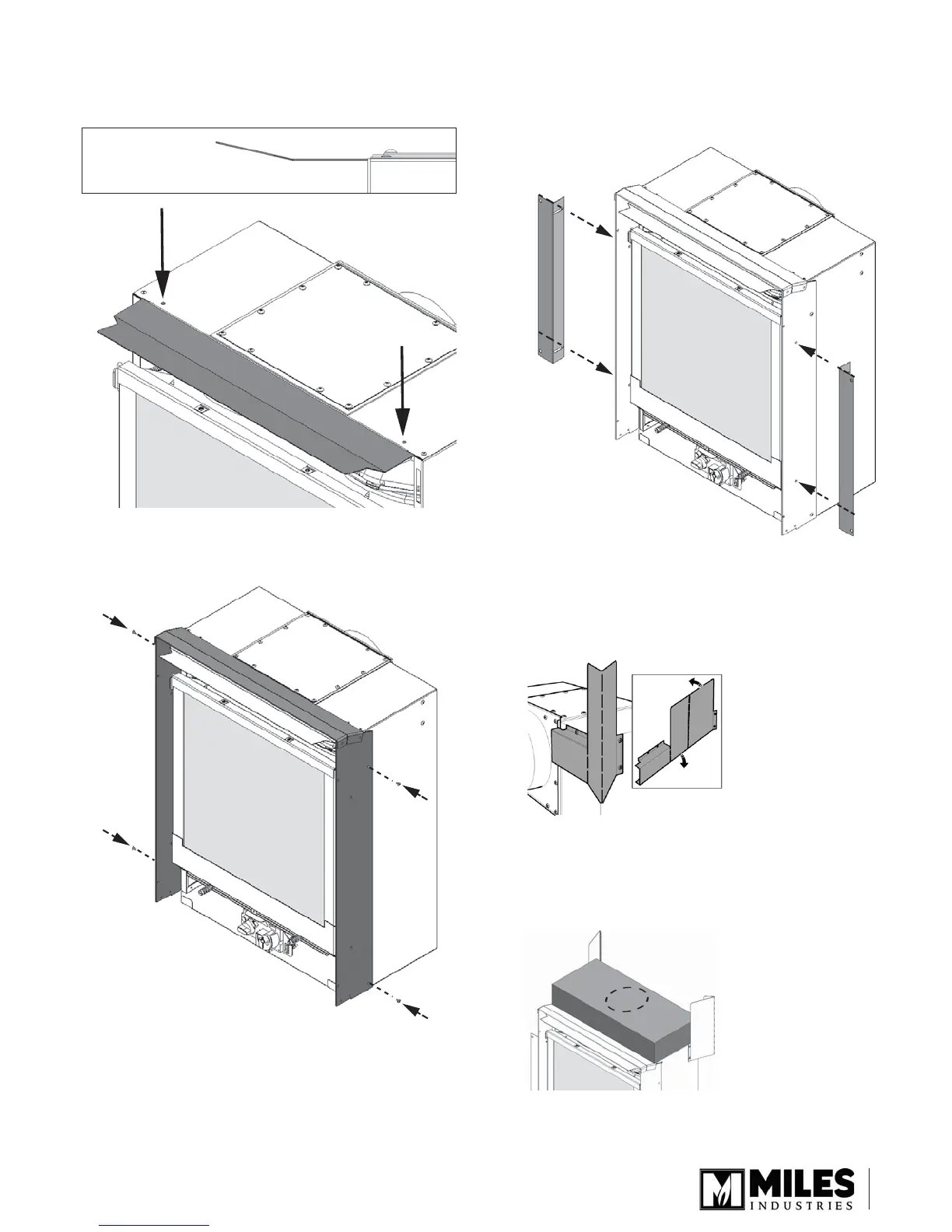

1. Placez le défl ecteur sous la paroi supérieure de la
caisse du foyer. Fixez-le avec deux vis fournies.
2. Placez l’encadrement de la plaque de fi nition
autour de la caisse du foyer et fi xez-le avec deux
vis de chaque côté.
3. Fixez les supports de montage sur l’encadrement
de plaque de fi nition à l’aide de 2 vis par côté.
Consultez la section Ajustabilité de la Devanture
Ledgeview ZC pour plus d’information.
4. Exigé pour installation dans une contruction
combustible. Pliez les écarteurs et fi xez-les à la
caisse de l’appareil tel qu’indiqué (4 vis par côté,
tirées de la caisse).
5. Exigé pour installation dans une contruction
combustible. Ajoutez le coussin isolant sur le
dessus de l’appareil, coupant une ouverture pour le
tuyau si l’évent à sortie sur le dessus est utilisé.
Orientation du défl ecteur
—vu de côté
