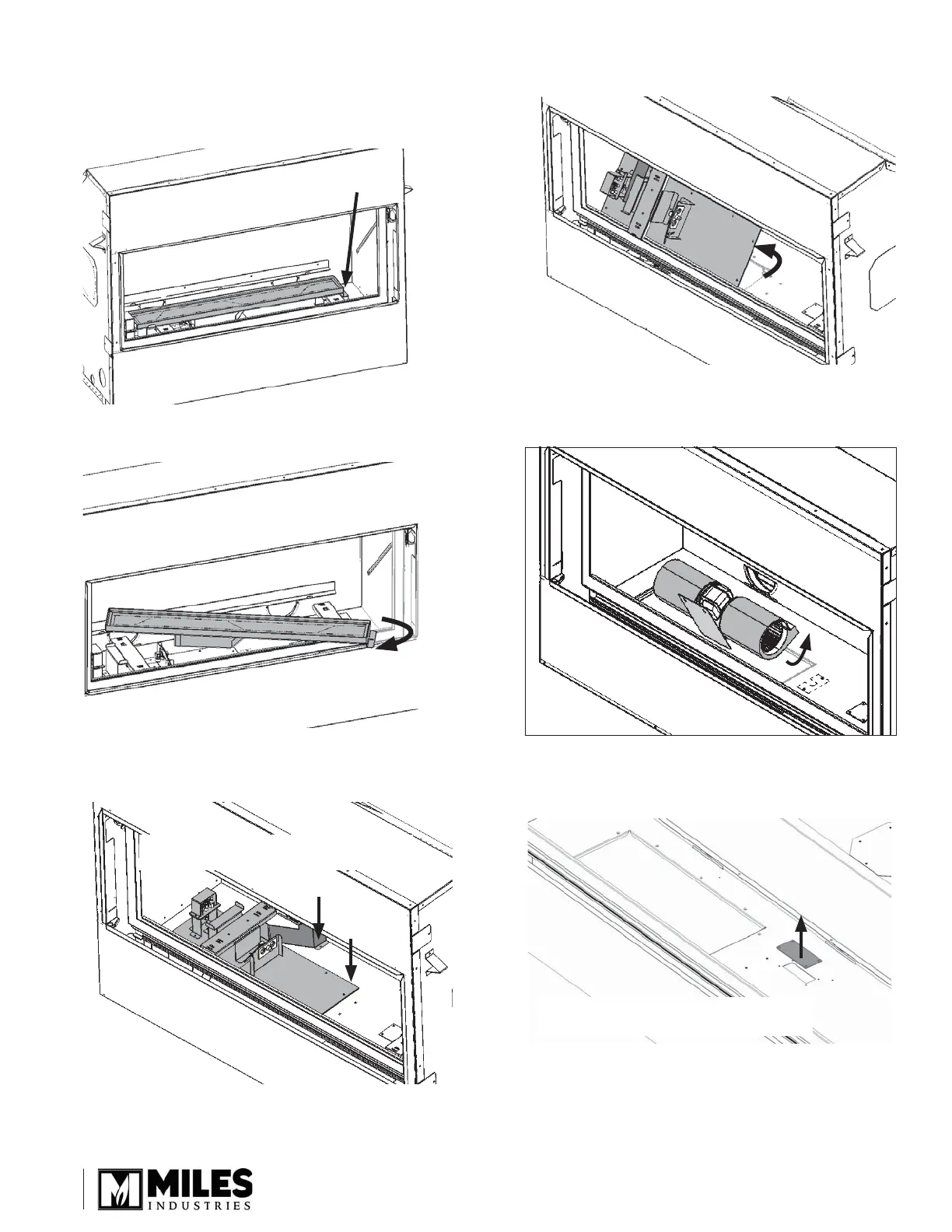

Enlevez la vis
Sortez le module du brûleur du foyer
Pivotez le ventilateur
Enlevez le brûleur du foyer
Installez le ventilateur
Pour accéder à la position du ventilateur
1. Enlevez la vis retenant le brûleur à son support.
2. Tirez le brûleur vers la droite pour le débrancher de
l’injecteur et sortez-le du foyer.
3. Enlevez la vis retenant le défl ecteur d’air à la paroi
du fond. Ensuite, enlevez les 10 vis retenant la
plaque du module du brûleur à la boîte de foyer.
4. Pivotez le bord arrière du module vers le haut et
tirez-le hors de la boîte de foyer.
Pour installer le ventilateur
1. Insérez le ventilateur dans l’ouverture au fond de la
boîte de foyer et pivotez-le en position.
Foyers 1700J et 1800J : Enlevez la petite plaque
à la droite de l’ouverture principale pour accéder
aux points de fi xation du ventilateur (4 vis).
Enlevez la vis retenant le défl ecteur d’air
et les 10 vis retenant la plaque du brûleur
Enlevez la petite plaque afi n d’accéder
aux points de fi xation du ventilateur (4 vis)
