7
Schéma des
connexions
VENTILATEUR VENTILATEUR
INTERRUPTEUR THERMIQUE
FIL DE MISE À TERRE, DU BOÎTIER DU
VENTILATEUR À LA CHEVILLE SUR LA
PLAQUE DE MONTAGE
NOTE - TOUT LE CÂBLAGE EST CONÇU
UNIQUEMENT POUR CE VENTILATEUR
ET NE DEVRAIT ÊTRE REMPLACÉ QU’AVEC
MODÈLE 1595CFK
VENTILATEUR DE CIRCULATION D’AIR
120 V CA, 60 Hz, MOINS DE 1 A
FABRIQUÉ PAR
MILES INDUSTRIES LTD.
NORTH VANCOUVER, BC, CANADA
Ventilateur
Plaque de montage
Interrupteur
thermique
Cordon
d’alimentation
Considérations
Nous recommandons fortement l’installation de ce
ventilateur avant d’avoir complété l’installation du foyer.
Autrement, l’alimentation de gaz doit être débranchée
et le module du brûleur doit être enlevé pour accéder à
l’endroit où doit être installé le ventilateur.
Si vous installez ce ventilateur après que le foyer soit
complètement installé, enlevez les pièces suivantes
à l’aide des directives indiquées dans le guide du
propriétaire fourni avec le foyer :
• Portes de chaque côté de la bordure, plinthe de la
bordure, fenêtre, lit de combustion, plateforme de
vermiculite, supports de plateforme du milieu (avant
et arrière).
• Débranchez l’alimentation de gaz de l’appareil à la
soupape.
NOTE : Le câblage électrique doit être déjà
installé dans la caisse du foyer pour compléter
l’installation du ventilateur.
Vérifi ez le ventilateur
Il peut être souhaitable de revérifi er le fonctionnement
du ventilateur avant de l’installer.
Pour cette vérifi cation, l’interrupteur thermique peut
être contourné temporairement en débranchant le fi l de
l’interrupteur et en le branchant directement au moteur
du ventilateur tel qu’indiqué à droite. Débranchez le
cordon d’alimentation de la prise de courant AVANT
de contourner l’interrupteur thermique. Confi rmez
le fonctionnement du ventilateur et du gradateur de
vitesse (si utilisé). Rebranchez ensuite l’interrupteur
thermique.
Note : Si désiré, l’interrupteur thermique peut être
contourné de façon permanente et le ventilateur ne
fonctionnera que lorsqu’il est activé à l’interrupteur
marche-arrêt ou gradateur mural.

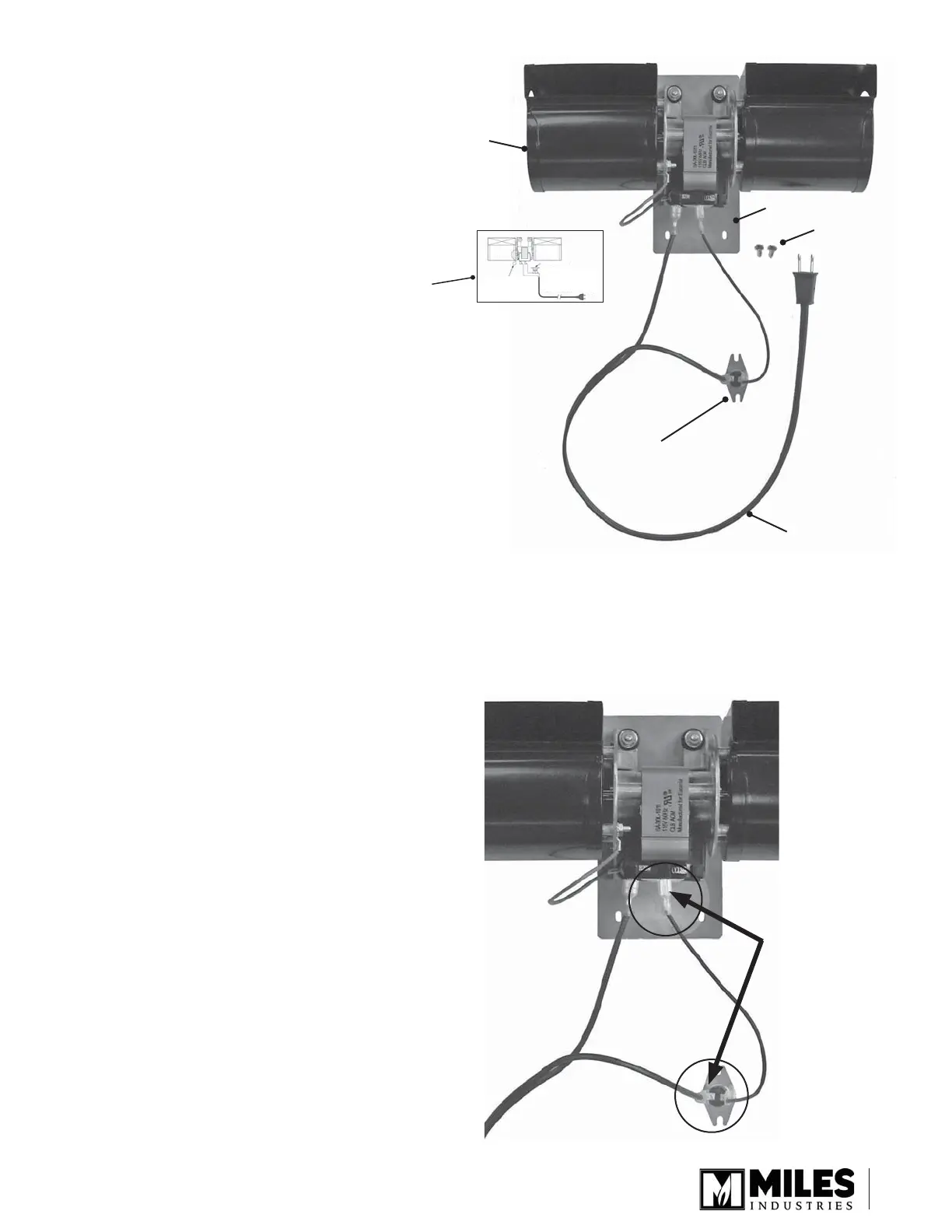

Contenu du kit
Le kit 1595CFK contient les pièces suivantes :
• Boîtier du ventilateur (moteur et boîtier)
• Plaque de montage
• Interrupteur thermique
• Cordon d’alimentation
• Schéma des connexions
• Vis à métaux (2)
Vis à
métaux (2)
Débranchez le fi l
de l’interrupteur
et branchez-
le directement
au moteur pour
vérifi cation
